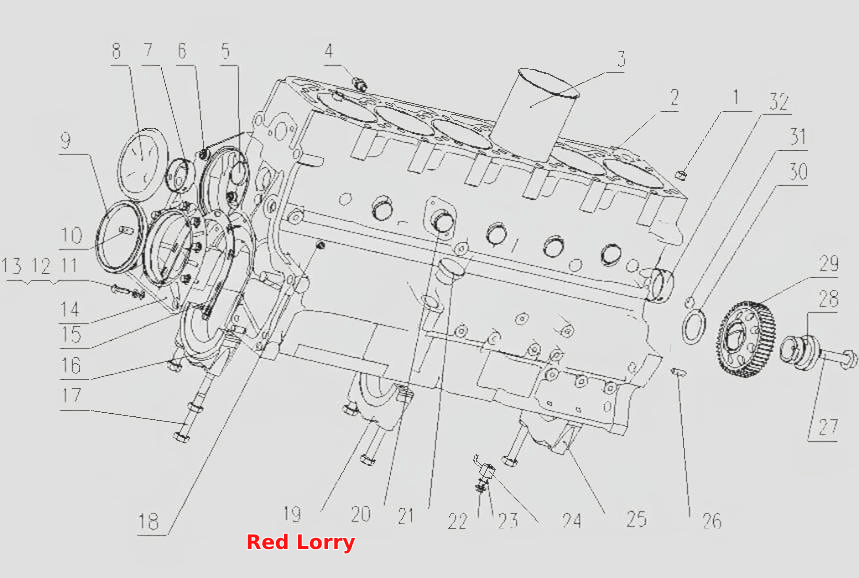

G6600-1002000/03 Блок цилиндров в сборе
100%
Название детали
Расположение подшипника
Заводской номер
150-1002011
Количество на модель
2
№
1
Название детали
Блок цилиндров
Заводской номер
150-1002015C
Количество на модель
1
№
2
Название детали
Гильза цилиндра
Заводской номер
G0100-1002026B
Количество на модель
№
3
Название детали
Соединение датчика давления масла
Заводской номер
150-1002072
Количество на модель
№
4
Название детали
Пробка шарового типа
Заводской номер
150-1002021
Количество на модель
1
№
5
Название детали
Резьбовая пробка главной масляной магистрали
Заводской номер
150-1002022A
Количество на модель
2
№
6
Название детали
Втулка распредвала I
Заводской номер
150-1002012A
Количество на модель
№
7
Название детали
Крышка осевого люфта распределительного вала
Заводской номер
150-1002073
Количество на модель
1
№
8
Название детали
Сальник 122x141
Заводской номер
YC209-B122141PL
Количество на модель
1
№
9
Название детали
Уплотнительное кольцо 122x141
Заводской номер
YC209-122141FL
Количество на модель
№
9
Название детали
Установочный штифт
Заводской номер
150-1002016
Количество на модель
2
№
10
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
№
11
Название детали
Шайба
Заводской номер
150-1002064
Количество на модель
№
12
Название детали
Болт-
Заводской номер
304682-S36
Количество на модель
8
№
13
Название детали
Сиденье заднего сальника распредвала
Заводской номер
150-1002061A
Количество на модель
1
№
14
Название детали
Прокладка заднего сиденья сальника
Заводской номер
150-1002063B
Количество на модель
№
15
Название детали
Основная крышка подшипника (Задняя)
Заводской номер
150-1002014
Количество на модель
1
№
16
Название детали
Болт основной крышки подшипника
Заводской номер
150-1002017B
Количество на модель
14
№
17
Название детали
Внутренняя шестигранная конусная пробка
Заводской номер
Q61902
Количество на модель
2
№
18
Название детали
Главная крышка подшипника осевого давления
Заводской номер
150-1002023
Количество на модель
1
№
19
Название детали
Пробка шарового типа
Заводской номер
150-1002019
Количество на модель
5
№
20
Название детали
Блокировка отверстия сиденья индикатора уровня масла
Заводской номер
232-1002111
Количество на модель
1
№
21
Название детали
Полый болт для масла
Заводской номер
G0100-1002162A
Количество на модель
6
№
22
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
№
23
Название детали
Сварной наконечник
Заводской номер
G0100-1002170
Количество на модель
6
№
24
Название детали
Основная крышка подшипника
Заводской номер
150-1002024
Количество на модель
5
№
25
Название детали
Установочный штифт
Заводской номер
150-1002025
Количество на модель
2
№
26
Название детали
Болт вала промежуточной шестерни
Заводской номер
G6000-1002304
Количество на модель
1
№
27
Название детали
Вал промежуточной шестерни
Заводской номер
G6000-1002306
Количество на модель
1
№
28
Название детали
Части большой промежуточной передачи
Заводской номер
G2100-1002350
Количество на модель
1
№
29
Название детали
Фрикционная пластина промежуточной шестерни
Заводской номер
150-1002045
Количество на модель
1
№
30
Название детали
Пробка шарового типа
Заводской номер
150-1002013A
Количество на модель
2
№
31
Название детали
Втулка распредвала II
Заводской номер
150-1002028
Количество на модель
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Расположение подшипника | 150-1002011 | 2 | 2 | 1 | |||
| 2 | Блок цилиндров | 150-1002015C | 1 | 1 | 2 | |||
| 3 | Гильза цилиндра | G0100-1002026B | 3 | |||||
| 4 | Соединение датчика давления масла | 150-1002072 | 4 | |||||
| 5 | Пробка шарового типа | 150-1002021 | 1 | 1 | 5 | |||
| 6 | Резьбовая пробка главной масляной магистрали | 150-1002022A | 2 | 2 | 6 | |||
| 7 | Втулка распредвала I | 150-1002012A | 7 | |||||
| 8 | Крышка осевого люфта распределительного вала | 150-1002073 | 1 | 1 | 8 | |||
| 9 | Сальник 122x141 | YC209-B122141PL | 1 | 1 | 9 | |||
| 9 | Уплотнительное кольцо 122x141 | YC209-122141FL | 9 | |||||
| 10 | Установочный штифт | 150-1002016 | 2 | 2 | 10 | |||
| 11 | Wаshеr | Q40108 | 11 | |||||
| 12 | Шайба | 150-1002064 | 12 | |||||
| 13 | Болт- | 304682-S36 | 8 | 8 | 13 | |||
| 14 | Сиденье заднего сальника распредвала | 150-1002061A | 1 | 1 | 14 | |||
| 15 | Прокладка заднего сиденья сальника | 150-1002063B | 15 | |||||
| 16 | Основная крышка подшипника (Задняя) | 150-1002014 | 1 | 1 | 16 | |||
| 17 | Болт основной крышки подшипника | 150-1002017B | 14 | 14 | 17 | |||
| 18 | Внутренняя шестигранная конусная пробка | Q61902 | 2 | 2 | 18 | |||
| 19 | Главная крышка подшипника осевого давления | 150-1002023 | 1 | 1 | 19 | |||
| 20 | Пробка шарового типа | 150-1002019 | 5 | 5 | 20 | |||
| 21 | Блокировка отверстия сиденья индикатора уровня масла | 232-1002111 | 1 | 1 | 21 | |||
| 22 | Полый болт для масла | G0100-1002162A | 6 | 6 | 22 | |||
| 23 | Шайба | 430-1002163 | 23 | |||||
| 24 | Сварной наконечник | G0100-1002170 | 6 | 6 | 24 | |||
| 25 | Основная крышка подшипника | 150-1002024 | 5 | 5 | 25 | |||
| 26 | Установочный штифт | 150-1002025 | 2 | 2 | 26 | |||
| 27 | Болт вала промежуточной шестерни | G6000-1002304 | 1 | 1 | 27 | |||
| 28 | Вал промежуточной шестерни | G6000-1002306 | 1 | 1 | 28 | |||
| 29 | Части большой промежуточной передачи | G2100-1002350 | 1 | 1 | 29 | |||
| 30 | Фрикционная пластина промежуточной шестерни | 150-1002045 | 1 | 1 | 30 | |||
| 31 | Пробка шарового типа | 150-1002013A | 2 | 2 | 31 | |||
| 32 | Втулка распредвала II | 150-1002028 | 32 |
