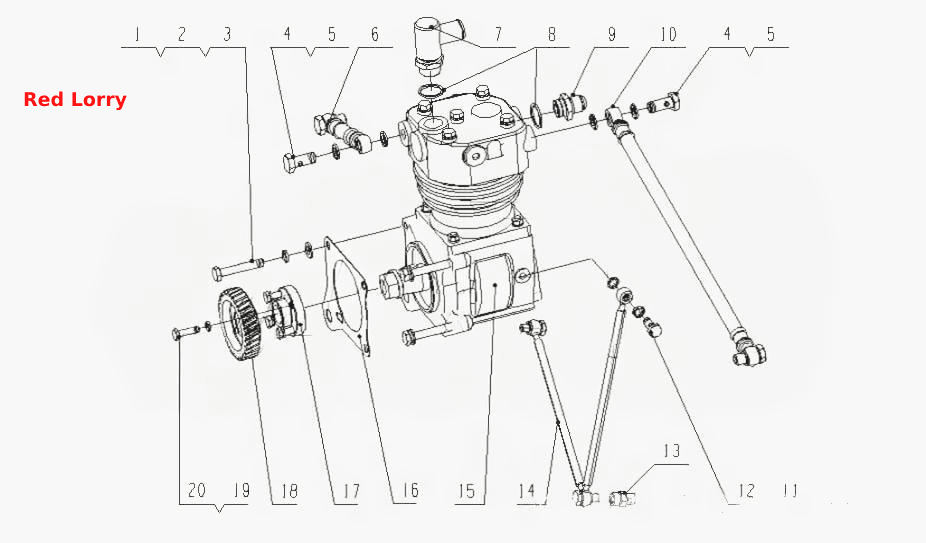

G47HF-3509000 Пневматический компрессор в сборе
100%
Название детали
Hex screw
Заводской номер
Q150B1060
Количество на модель
3
№
1
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
№
2
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
№
3
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
4
№
4
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
5
Название детали
Впускная водопроводная трубка воздушного компрессора
Заводской номер
231-3509024A
Количество на модель
1
№
6
Название детали
Соединение впуска газа воздушного компрессора в сборе
Заводской номер
A440B-3509060
Количество на модель
1
№
7
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
2
№
8
Название детали
Соединения выпуска воздуха
Заводской номер
G47HF-3509008
Количество на модель
1
№
9
Название детали
Трубка впуска в топливный фильтр в сборе
Заводской номер
6105Q-1104090B
Количество на модель
1
№
10
Название детали
Болт подачи масла
Заводской номер
150-3509023
Количество на модель
3
№
11
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
№
12
Название детали
Стык трубопровода впрыска топлива
Заводской номер
150-3509021
Количество на модель
1
№
13
Название детали
Смазочная трубка компрессора
Заводской номер
231-3509022E
Количество на модель
1
№
14
Название детали
Воздушный компрессор для торможения в сборе
Заводской номер
151-3509100
Количество на модель
1
№
15
Название детали
Прокладка воздушного компрессора
Заводской номер
231-3509003
Количество на модель
№
16
Название детали
Сиденье механизма компрессора
Заводской номер
231-3509002
Количество на модель
1
№
17
Название детали
Шестерня воздушного компрессора
Заводской номер
231-3509001
Количество на модель
1
№
18
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0828
Количество на модель
4
№
19
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Hex screw | Q150B1060 | 3 | 3 | 1 | |||
| 2 | Пружинная шайба | Q40310 | 2 | |||||
| 3 | Шайба | Q40110 | 3 | |||||
| 4 | Болт с водяной канавкой | 6QA6-1307017 | 4 | 4 | 4 | |||
| 5 | Комбинированная уплотнительная шайба | Q/YC149-14 | 5 | |||||
| 6 | Впускная водопроводная трубка воздушного компрессора | 231-3509024A | 1 | 1 | 6 | |||
| 7 | Соединение впуска газа воздушного компрессора в сборе | A440B-3509060 | 1 | 1 | 7 | |||
| 8 | Уплотнительная шайба | G4606-3509014 | 2 | 2 | 8 | |||
| 9 | Соединения выпуска воздуха | G47HF-3509008 | 1 | 1 | 9 | |||
| 10 | Трубка впуска в топливный фильтр в сборе | 6105Q-1104090B | 1 | 1 | 10 | |||
| 11 | Болт подачи масла | 150-3509023 | 3 | 3 | 11 | |||
| 12 | Уплотнительная шайба d10 | Q/YC149-10 | 12 | |||||
| 13 | Стык трубопровода впрыска топлива | 150-3509021 | 1 | 1 | 13 | |||
| 14 | Смазочная трубка компрессора | 231-3509022E | 1 | 1 | 14 | |||
| 15 | Воздушный компрессор для торможения в сборе | 151-3509100 | 1 | 1 | 15 | |||
| 16 | Прокладка воздушного компрессора | 231-3509003 | 16 | |||||
| 17 | Сиденье механизма компрессора | 231-3509002 | 1 | 1 | 17 | |||
| 18 | Шестерня воздушного компрессора | 231-3509001 | 1 | 1 | 18 | |||
| 19 | Болт с шестигранной головкой | Q150B0828 | 4 | 4 | 19 | |||
| 20 | Пружинная шайба | Q40308 | 4 | 4 | 20 |
