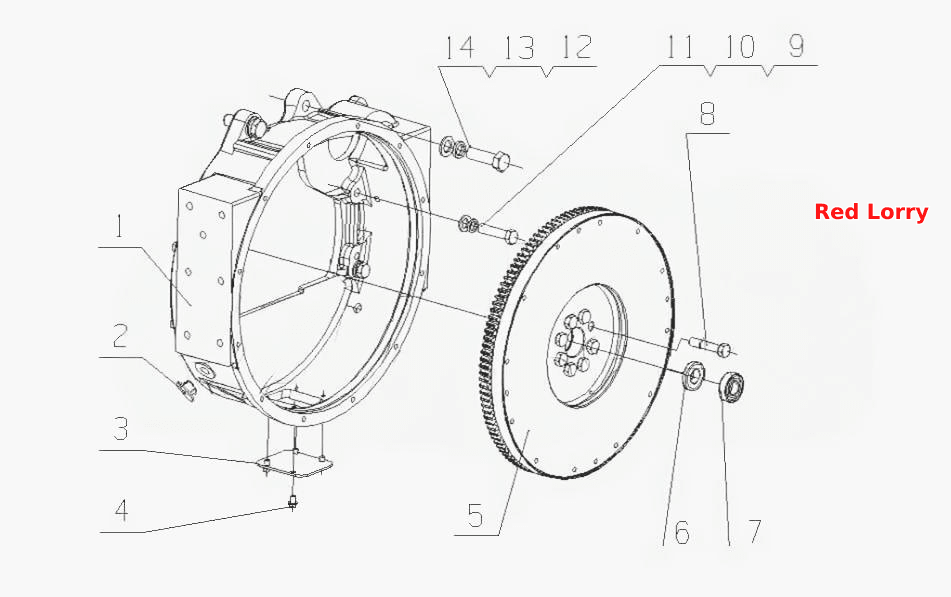

G4526- Автоматический механизм отбора в сборе
100%
Название детали
Корпус маховика
Заводской номер
G3100-1600015
Количество на модель
1
№
1
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
2
№
2
Название детали
Обшивочный лист
Заводской номер
237E-1600016
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
Q1840812
Количество на модель
4
№
4
Название детали
Сборочный узел маховика и колец передач
Заводской номер
173D-1005060
Количество на модель
1
№
5
Название детали
Стопорное кольцо подшипника
Заводской номер
237-1005065
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
GB/T276-6205-2RS
Количество на модель
1
№
7
Название детали
Болт маховика
Заводской номер
188-1005063
Количество на модель
8
№
8
Название детали
Болт M16x70
Заводской номер
Q150B1670TF2
Количество на модель
4
№
9
Название детали
Шайба пружинная
Заводской номер
Q40316
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
Q40116
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
150-1600017
Количество на модель
2
№
12
Название детали
Шайба пружинная
Заводской номер
Q40320
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
Q40120
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус маховика | G3100-1600015 | 1 | 1 | 1 | |||
| 2 | Блокировка | L3800-1600411 | 2 | 2 | 2 | |||
| 3 | Обшивочный лист | 237E-1600016 | 1 | 1 | 3 | |||
| 4 | Болт | Q1840812 | 4 | 4 | 4 | |||
| 5 | Сборочный узел маховика и колец передач | 173D-1005060 | 1 | 1 | 5 | |||
| 6 | Стопорное кольцо подшипника | 237-1005065 | 1 | 1 | 6 | |||
| 7 | Подшипник | GB/T276-6205-2RS | 1 | 1 | 7 | |||
| 8 | Болт маховика | 188-1005063 | 8 | 8 | 8 | |||
| 9 | Болт M16x70 | Q150B1670TF2 | 4 | 4 | 9 | |||
| 10 | Шайба пружинная | Q40316 | 4 | 4 | 10 | |||
| 11 | Шайба | Q40116 | 4 | 4 | 11 | |||
| 12 | Болт | 150-1600017 | 2 | 2 | 12 | |||
| 13 | Шайба пружинная | Q40320 | 2 | 2 | 13 | |||
| 14 | Шайба | Q40120 | 2 | 2 | 14 |
