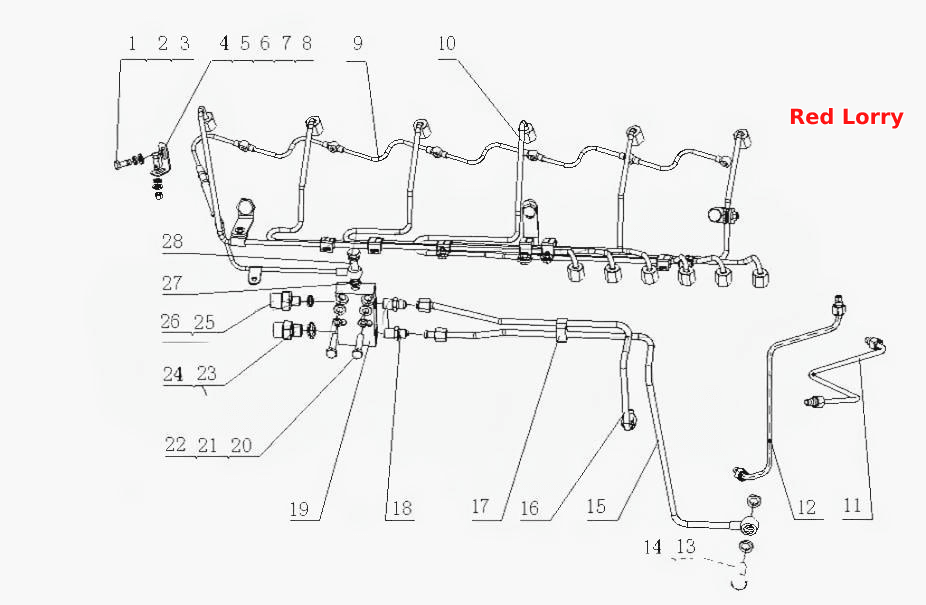

G470B- Топливопровод в сборе
100%
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
1
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
2
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
Q150B0616
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
150-1104068
Количество на модель
1
№
5
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
1
№
7
Название детали
гайка
Заводской номер
Q340B06
Количество на модель
1
№
8
Название детали
Части трубы возврата масла
Заводской номер
150-1104060C
Количество на модель
1
№
9
Название детали
Части трубки высокого давления
Заводской номер
G4600-1104100
Количество на модель
1
№
10
Название детали
Части от насоса к топливному фильтру
Заводской номер
150-1104070C
Количество на модель
1
№
11
Название детали
Части от топливного фильтра к топливному насосу
Заводской номер
150-1104080B
Количество на модель
1
№
12
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
6
№
13
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
3
№
14
Название детали
Части от поставщика топлива к топливному насосу
Заводской номер
150-1104040C
Количество на модель
1
№
15
Название детали
Части от поставщика топлива к топливному насосу
Заводской номер
150-1104050B
Количество на модель
1
№
16
Название детали
Хомут тормозного рукава
Заводской номер
150-1104037
Количество на модель
2
№
17
Название детали
Соединение топливной трубки распределителя
Заводской номер
150-1104091
Количество на модель
2
№
18
Название детали
Топливный распределитель
Заводской номер
150-1104036B
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
Q150B0840
Количество на модель
2
№
20
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
1
№
23
Название детали
Соединение впуска топлива
Заводской номер
150-1104038B
Количество на модель
1
№
24
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
1
№
25
Название детали
Соединение возврата топлива
Заводской номер
150-1104039B
Количество на модель
1
№
26
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
1
№
27
Название детали
Болт подачи масла
Заводской номер
150-3509023
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | болт | Q150B0816 | 1 | 1 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 1 | 1 | 2 | |||
| 3 | Wаshеr | Q40108 | 1 | 1 | 3 | |||
| 4 | Болт | Q150B0616 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 150-1104068 | 1 | 1 | 5 | |||
| 6 | Шайба 8х16х2-SТ-А3С | Q40106 | 2 | 2 | 6 | |||
| 7 | Шайба | Q40306 | 1 | 1 | 7 | |||
| 8 | гайка | Q340B06 | 1 | 1 | 8 | |||
| 9 | Части трубы возврата масла | 150-1104060C | 1 | 1 | 9 | |||
| 10 | Части трубки высокого давления | G4600-1104100 | 1 | 1 | 10 | |||
| 11 | Части от насоса к топливному фильтру | 150-1104070C | 1 | 1 | 11 | |||
| 12 | Части от топливного фильтра к топливному насосу | 150-1104080B | 1 | 1 | 12 | |||
| 13 | Комбинированная уплотнительная шайба | Q/YC149-14 | 6 | 6 | 13 | |||
| 14 | Болт M14x1.5 | Q/YC901-1C1415 | 3 | 3 | 14 | |||
| 15 | Части от поставщика топлива к топливному насосу | 150-1104040C | 1 | 1 | 15 | |||
| 16 | Части от поставщика топлива к топливному насосу | 150-1104050B | 1 | 1 | 16 | |||
| 17 | Хомут тормозного рукава | 150-1104037 | 2 | 2 | 17 | |||
| 18 | Соединение топливной трубки распределителя | 150-1104091 | 2 | 2 | 18 | |||
| 19 | Топливный распределитель | 150-1104036B | 1 | 1 | 19 | |||
| 20 | Болт | Q150B0840 | 2 | 2 | 20 | |||
| 23 | Уплотнительное кольцо d16 | Q/YC149-16 | 1 | 1 | 23 | |||
| 24 | Соединение впуска топлива | 150-1104038B | 1 | 1 | 24 | |||
| 25 | Комбинированная уплотнительная шайба | Q/YC149-12 | 1 | 1 | 25 | |||
| 26 | Соединение возврата топлива | 150-1104039B | 1 | 1 | 26 | |||
| 27 | Уплотнительная шайба d10 | Q/YC149-10 | 1 | 1 | 27 | |||
| 28 | Болт подачи масла | 150-3509023 | 1 | 1 | 28 |
