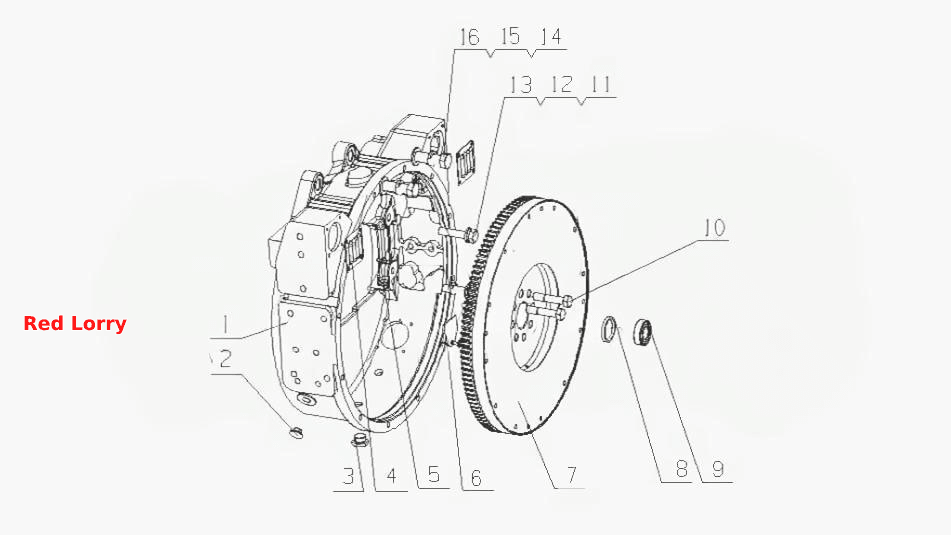

G60QA- Автоматический механизм отбора в сборе
100%
Название детали
Картер маховика
Заводской номер
G60AB-1600401
Количество на модель
1
№
1
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
2
№
2
Название детали
Забойная пробка
Заводской номер
188-1600020
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
B3000-1600021
Количество на модель
3
№
4
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
13
№
5
Название детали
Задняя крышка
Заводской номер
237E-1600017
Количество на модель
1
№
6
Название детали
Маховик и кольцо шестерни
Заводской номер
188-1005360B
Количество на модель
1
№
7
Название детали
Стопорное кольцо подшипника
Заводской номер
237-1005065
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
GB/T276-6205-2RS
Количество на модель
1
№
9
Название детали
Болт маховика
Заводской номер
188-1005063
Количество на модель
8
№
10
Название детали
Болт M16x70
Заводской номер
Q150B1670TF2
Количество на модель
4
№
11
Название детали
Шайба пружинная
Заводской номер
Q40316
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
Q40116
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
150-1600017
Количество на модель
2
№
14
Название детали
Шайба пружинная
Заводской номер
Q40320
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
Q40120
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер маховика | G60AB-1600401 | 1 | 1 | 1 | |||
| 2 | Блокировка | L3800-1600411 | 2 | 2 | 2 | |||
| 3 | Забойная пробка | 188-1600020 | 1 | 1 | 3 | |||
| 4 | Крышка | B3000-1600021 | 3 | 3 | 4 | |||
| 5 | Болт | Q1840612 | 13 | 13 | 5 | |||
| 6 | Задняя крышка | 237E-1600017 | 1 | 1 | 6 | |||
| 7 | Маховик и кольцо шестерни | 188-1005360B | 1 | 1 | 7 | |||
| 8 | Стопорное кольцо подшипника | 237-1005065 | 1 | 1 | 8 | |||
| 9 | Подшипник | GB/T276-6205-2RS | 1 | 1 | 9 | |||
| 10 | Болт маховика | 188-1005063 | 8 | 8 | 10 | |||
| 11 | Болт M16x70 | Q150B1670TF2 | 4 | 4 | 11 | |||
| 12 | Шайба пружинная | Q40316 | 4 | 4 | 12 | |||
| 13 | Шайба | Q40116 | 4 | 4 | 13 | |||
| 14 | Болт | 150-1600017 | 2 | 2 | 14 | |||
| 15 | Шайба пружинная | Q40320 | 2 | 2 | 15 | |||
| 16 | Шайба | Q40120 | 2 | 2 | 16 |
