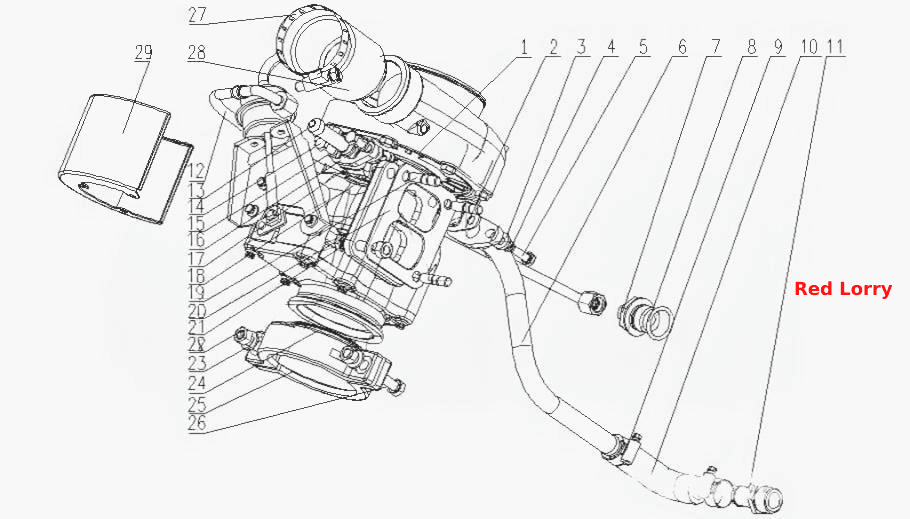

G65QA- Турбонагнетатель в сборе
100%
Название детали
Турбонагнетатель
Заводской номер
G6500-1118100
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
M3600-1118301
Количество на модель
№
2
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
2
№
3
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
4
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
2
№
5
Название детали
Сварной элемент возврата масла
Заводской номер
G4400-1118060A
Количество на модель
1
№
6
Название детали
Соединение трубки впуска масла турбоускорителя
Заводской номер
G5200-1013045A
Количество на модель
1
№
7
Название детали
Кольцевая прокладка
Заводской номер
YC208-C02800F
Количество на модель
№
8
Название детали
Хомут
Заводской номер
Q67632
Количество на модель
2
№
9
Название детали
Изогнутая резиновая трубка
Заводской номер
150-1118052A
Количество на модель
1
№
10
Название детали
Коническое соединение труб
Заводской номер
150-1118053
Количество на модель
1
№
11
Название детали
Впускная трубка маслопровода турбонагнетателя
Заводской номер
G5200-1118040
Количество на модель
1
№
12
Название детали
Шланг подачи масла
Заводской номер
G5200-1118021
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
475D-1118022
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
№
17
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
18
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
3
№
19
Название детали
Прокладка турбокомпрессора
Заводской номер
G4600-1118012
Количество на модель
№
20
Название детали
Болт
Заводской номер
231-1118013
Количество на модель
1
№
21
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
23
Название детали
прокладка
Заводской номер
A30-1118022
Количество на модель
1
№
24
Название детали
Турбинное заднее стопорное кольцо
Заводской номер
A30-1008024A
Количество на модель
2
№
25
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B1040TF2
Количество на модель
2
№
26
Название детали
Обруч
Заводской номер
Q/YC147.1-76
Количество на модель
2
№
27
Название детали
Мягкая трубка связаная с выходом вентилятора
Заводской номер
151-1118018
Количество на модель
1
№
28
Название детали
Турбинная теплоизоляционная крышка
Заводской номер
G4700-1118403B
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбонагнетатель | G6500-1118100 | 1 | 1 | 1 | |||
| 2 | прокладка | M3600-1118301 | 2 | |||||
| 3 | Шайба | 6105Q-3509013 | 2 | 2 | 3 | |||
| 4 | Пружинная шайба | Q40308 | 2 | 2 | 4 | |||
| 5 | болт | Q150B0825 | 2 | 2 | 5 | |||
| 6 | Сварной элемент возврата масла | G4400-1118060A | 1 | 1 | 6 | |||
| 7 | Соединение трубки впуска масла турбоускорителя | G5200-1013045A | 1 | 1 | 7 | |||
| 8 | Кольцевая прокладка | YC208-C02800F | 8 | |||||
| 9 | Хомут | Q67632 | 2 | 2 | 9 | |||
| 10 | Изогнутая резиновая трубка | 150-1118052A | 1 | 1 | 10 | |||
| 11 | Коническое соединение труб | 150-1118053 | 1 | 1 | 11 | |||
| 12 | Впускная трубка маслопровода турбонагнетателя | G5200-1118040 | 1 | 1 | 12 | |||
| 13 | Шланг подачи масла | G5200-1118021 | 1 | 1 | 13 | |||
| 16 | Фланец | 475D-1118022 | 1 | 1 | 16 | |||
| 17 | Шайба | 150-1118031B | 17 | |||||
| 18 | Гайка | M3000-1008206B | 4 | 4 | 18 | |||
| 19 | Шпилька | 150-1118001 | 3 | 3 | 19 | |||
| 20 | Прокладка турбокомпрессора | G4600-1118012 | 20 | |||||
| 21 | Болт | 231-1118013 | 1 | 1 | 21 | |||
| 22 | Nut | Q340B10 | 2 | 2 | 22 | |||
| 23 | Шайба | Q40110 | 2 | 2 | 23 | |||
| 24 | прокладка | A30-1118022 | 1 | 1 | 24 | |||
| 25 | Турбинное заднее стопорное кольцо | A30-1008024A | 2 | 2 | 25 | |||
| 26 | Болт с шестигранной головкой | Q150B1040TF2 | 2 | 2 | 26 | |||
| 27 | Обруч | Q/YC147.1-76 | 2 | 2 | 27 | |||
| 28 | Мягкая трубка связаная с выходом вентилятора | 151-1118018 | 1 | 1 | 28 | |||
| 29 | Турбинная теплоизоляционная крышка | G4700-1118403B | 1 | 1 | 29 |
