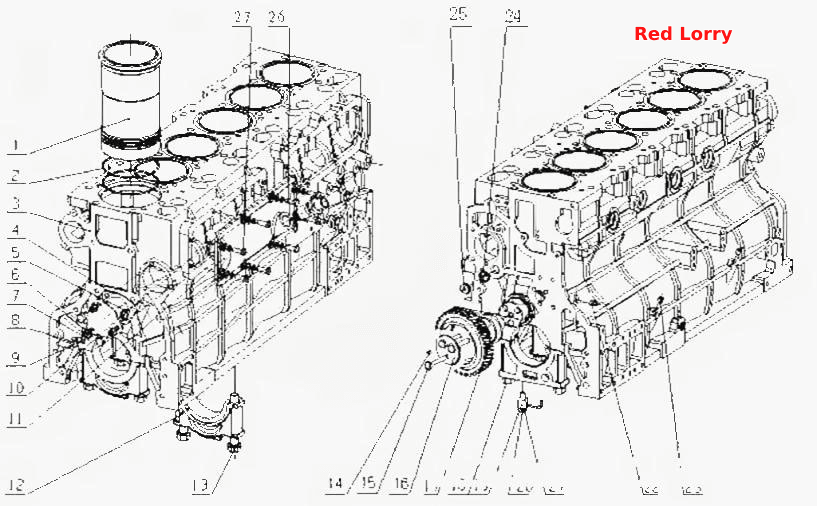

J4090- Блок цилиндров в сборе
100%
Название детали
Крышка цилиндров
Заводской номер
J3300-1002064A
Количество на модель
6
№
1
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
6
№
2
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
6
№
2
Название детали
Блок цилиндров
Заводской номер
J4000-1002114
Количество на модель
1
№
3
Название детали
Прокладка торцевой крышки распределительного вала
Заводской номер
J3200-1002062
Количество на модель
1
№
4
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
5
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
11
№
6
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
11
№
7
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
3
№
8
Название детали
Торцевая крышка распределительного вала
Заводской номер
630-1002061
Количество на модель
1
№
9
Название детали
Шайба крышки корпуса толкателя
Заводской номер
J3200-1002066
Количество на модель
1
№
10
Название детали
Крышка корпуса толкателя
Заводской номер
475D-1002065
Количество на модель
1
№
11
Название детали
Шпилька B4x8
Заводской номер
YC24-0408
Количество на модель
2
№
12
Название детали
Болт коренного подшипника
Заводской номер
330-1002021A
Количество на модель
12
№
13
Название детали
Резьбовая заглушка M8x1
Заводской номер
Q61508
Количество на модель
1
№
14
Название детали
Болт промежуточной шестерни
Заводской номер
J3608-1002303
Количество на модель
3
№
15
Название детали
Пластина регулировки промежуточной шестерни
Заводской номер
J3608-1002304
Количество на модель
1
№
16
Название детали
Регулировка промежуточной шестерни
Заводской номер
J3608-1002301
Количество на модель
1
№
17
Название детали
Болт крышки коренного подшипника
Заводской номер
330-1002018A
Количество на модель
2
№
18
Название детали
Сварной наконечник
Заводской номер
A3100-1002170
Количество на модель
6
№
19
Название детали
Полый болт для масла
Заводской номер
430-1002162B
Количество на модель
6
№
20
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
6
№
21
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
22
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
2
№
23
Название детали
О- образное кольцо х
Заводской номер
YC208-B01600F
Количество на модель
1
№
24
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
25
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
4
№
26
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
4
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка цилиндров | J3300-1002064A | 6 | 6 | 1 | |||
| 2 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 6 | 6 | 2 | |||
| 2 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 6 | 6 | 2 | |||
| 3 | Блок цилиндров | J4000-1002114 | 1 | 1 | 3 | |||
| 4 | Прокладка торцевой крышки распределительного вала | J3200-1002062 | 1 | 1 | 4 | |||
| 5 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 5 | |||
| 6 | Wаshеr | Q40108 | 11 | 11 | 6 | |||
| 7 | Пружинная шайба | Q40308 | 11 | 11 | 7 | |||
| 8 | болт | Q150B0816 | 3 | 3 | 8 | |||
| 9 | Торцевая крышка распределительного вала | 630-1002061 | 1 | 1 | 9 | |||
| 10 | Шайба крышки корпуса толкателя | J3200-1002066 | 1 | 1 | 10 | |||
| 11 | Крышка корпуса толкателя | 475D-1002065 | 1 | 1 | 11 | |||
| 12 | Шпилька B4x8 | YC24-0408 | 2 | 2 | 12 | |||
| 13 | Болт коренного подшипника | 330-1002021A | 12 | 12 | 13 | |||
| 14 | Резьбовая заглушка M8x1 | Q61508 | 1 | 1 | 14 | |||
| 15 | Болт промежуточной шестерни | J3608-1002303 | 3 | 3 | 15 | |||
| 16 | Пластина регулировки промежуточной шестерни | J3608-1002304 | 1 | 1 | 16 | |||
| 17 | Регулировка промежуточной шестерни | J3608-1002301 | 1 | 1 | 17 | |||
| 18 | Болт крышки коренного подшипника | 330-1002018A | 2 | 2 | 18 | |||
| 19 | Сварной наконечник | A3100-1002170 | 6 | 6 | 19 | |||
| 20 | Полый болт для масла | 430-1002162B | 6 | 6 | 20 | |||
| 21 | Шайба | 430-1002163 | 6 | 6 | 21 | |||
| 22 | Пробка | Q618B01 | 1 | 1 | 22 | |||
| 23 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 2 | 2 | 23 | |||
| 24 | О- образное кольцо х | YC208-B01600F | 1 | 1 | 24 | |||
| 25 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 25 | |||
| 26 | болт | Q150B0825 | 4 | 4 | 26 | |||
| 27 | болт с головкой | Q150B0822 | 4 | 4 | 27 |
