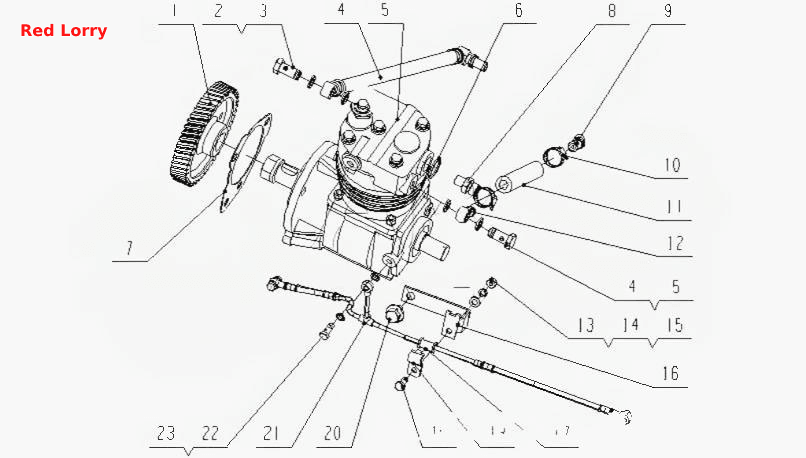

J4090- Пневматический компрессор в сборе
100%
Название детали
Приводная шестерня топливовпрыскивающего насоса
Заводской номер
6105Q-3509011
Количество на модель
1
№
1
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
3
№
2
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
6
№
3
Название детали
Трубка возврата воды воздушного компрессора
Заводской номер
373-3509002
Количество на модель
1
№
4
Название детали
Воздушный компрессор
Заводской номер
B4000-3509100A
Количество на модель
1
№
5
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
2
№
6
Название детали
Прокладка компрессора
Заводской номер
630-1002041A
Количество на модель
1
№
7
Название детали
Впускной соедениетель воздушного компрессора
Заводской номер
A4130-3509011
Количество на модель
2
№
8
Название детали
Соеденитель водной трубки II
Заводской номер
B3000-3509005
Количество на модель
1
№
9
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
2
№
10
Название детали
Резиновая трубка впуска воды воздушного компрессора
Заводской номер
B3000-3509003
Количество на модель
2
№
11
Название детали
Соеденитель водной трубки I
Заводской номер
B3000-3509004
Количество на модель
1
№
12
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
1
№
13
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
14
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
330-1111371
Количество на модель
4
№
16
Название детали
Резиновая втулка
Заводской номер
M3200-1104363
Количество на модель
1
№
17
Название детали
Зажим трубы
Заводской номер
M3200-1104362
Количество на модель
1
№
18
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
1
№
19
Название детали
Hex flange bolt
Заводской номер
Q1841216
Количество на модель
1
№
20
Название детали
Смазочная трубка воздушного компрессора
Заводской номер
J4101-3509240
Количество на модель
1
№
21
Название детали
Болт патрубка
Заводской номер
6105Q-1007073
Количество на модель
2
№
22
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Приводная шестерня топливовпрыскивающего насоса | 6105Q-3509011 | 1 | 1 | 1 | |||
| 2 | Болт с водяной канавкой | 6QA6-1307017 | 3 | 3 | 2 | |||
| 3 | Комбинированная уплотнительная шайба | Q/YC149-14 | 6 | 6 | 3 | |||
| 4 | Трубка возврата воды воздушного компрессора | 373-3509002 | 1 | 1 | 4 | |||
| 5 | Воздушный компрессор | B4000-3509100A | 1 | 1 | 5 | |||
| 6 | Уплотнительная шайба | G4606-3509014 | 2 | 2 | 6 | |||
| 7 | Прокладка компрессора | 630-1002041A | 1 | 1 | 7 | |||
| 8 | Впускной соедениетель воздушного компрессора | A4130-3509011 | 2 | 2 | 8 | |||
| 9 | Соеденитель водной трубки II | B3000-3509005 | 1 | 1 | 9 | |||
| 10 | Хомут червячный | Q67627 | 2 | 2 | 10 | |||
| 11 | Резиновая трубка впуска воды воздушного компрессора | B3000-3509003 | 2 | 2 | 11 | |||
| 12 | Соеденитель водной трубки I | B3000-3509004 | 1 | 1 | 12 | |||
| 13 | гайка | Q340B08 | 1 | 1 | 13 | |||
| 14 | Пружинная шайба | Q40308 | 1 | 1 | 14 | |||
| 15 | Wаshеr | Q40108 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 330-1111371 | 4 | 4 | 16 | |||
| 17 | Резиновая втулка | M3200-1104363 | 1 | 1 | 17 | |||
| 18 | Зажим трубы | M3200-1104362 | 1 | 1 | 18 | |||
| 19 | болт | Q150B0820 | 1 | 1 | 19 | |||
| 20 | Hex flange bolt | Q1841216 | 1 | 1 | 20 | |||
| 21 | Смазочная трубка воздушного компрессора | J4101-3509240 | 1 | 1 | 21 | |||
| 22 | Болт патрубка | 6105Q-1007073 | 2 | 2 | 22 | |||
| 23 | Комбинированная уплотнительная шайба | Q/YC149-8 | 4 | 4 | 23 |
