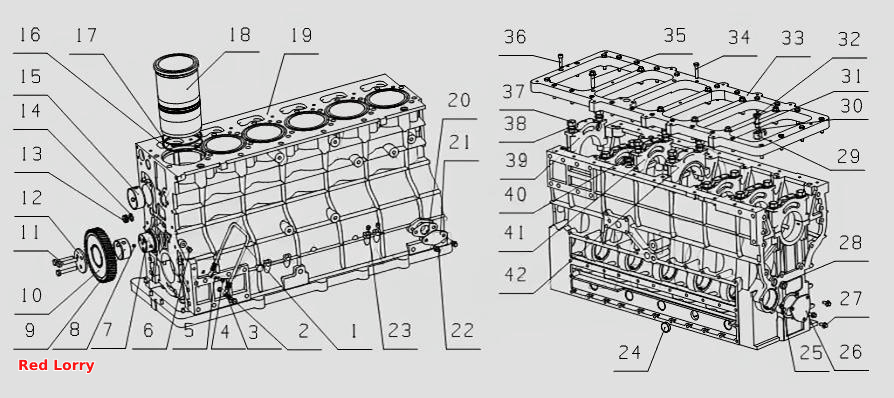

J5600- Блок цилиндров
100%
Название детали
Трубка подвота масла к промежуточной шестерни
Заводской номер
J5600-1002370D
Количество на модель
1
№
1
Название детали
Болт M8x1
Заводской номер
Q/YC901-1C0810
Количество на модель
1
№
2
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
2
№
3
Название детали
Bolt
Заводской номер
150-1112012
Количество на модель
1
№
4
Название детали
Gasket
Заводской номер
150-1112011
Количество на модель
2
№
5
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
6
Название детали
Вал промежуточной шестерни
Заводской номер
J5600-1002052
Количество на модель
1
№
7
Название детали
Резьбовая заглушка M8x1
Заводской номер
Q61508
Количество на модель
1
№
8
Название детали
Втулка распредвала
Заводской номер
6105QA-1002011
Количество на модель
1
№
9
Название детали
Промежуточная шестерня
Заводской номер
A3000-1002051
Количество на модель
1
№
10
Название детали
Болт M10x55
Заводской номер
Q150B1055TF2
Количество на модель
3
№
11
Название детали
Пластина промежуточной шестерни
Заводской номер
A3100-1002054A
Количество на модель
1
№
12
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
13
Название детали
Уплотнительное кольцо, 65x18
Заводской номер
YC208-B01800F
Количество на модель
1
№
14
Название детали
Втулка распределительного вала
Заводской номер
L3000-1002011
Количество на модель
7
№
15
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
6
№
16
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
6
№
17
Название детали
Гильза цилиндра
Заводской номер
J5600-1002106
Количество на модель
6
№
18
Название детали
Блок цилиндров
Заводской номер
J5600-1002114A
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
6105Q-1014001
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
A7100-1319K-0
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
2
№
22
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
2
№
23
Название детали
Шайба d30
Заводской номер
Q72230
Количество на модель
6
№
24
Название детали
Прокладка крышки распредвала
Заводской номер
A3100-1002103
Количество на модель
1
№
25
Название детали
Крышка распредвала
Заводской номер
A3100-1002102
Количество на модель
1
№
26
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
J5600-1002740
Количество на модель
6
№
29
Название детали
Болт 5x10
Заводской номер
Q5220510
Количество на модель
6
№
30
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
6
№
31
Название детали
Болт с масляной канавкой
Заводской номер
A3100-1002180
Количество на модель
6
№
32
Название детали
Усиленная пластина блока
Заводской номер
J5600-1002161
Количество на модель
1
№
33
Название детали
Болт M8x40
Заводской номер
Q150B0840TF2
Количество на модель
15
№
34
Название детали
Болт Mx
Заводской номер
Q1841040TF2
Количество на модель
8
№
35
Название детали
Винт M8x30
Заводской номер
Q218B0830TF2
Количество на модель
13
№
36
Название детали
Болт крышки коренного вкладыша
Заводской номер
A30-1002021
Количество на модель
14
№
37
Название детали
Шайба болта крышки коренного вкладыша
Заводской номер
A30-1002019
Количество на модель
14
№
38
Название детали
Передняя крышка коренного вкладыша
Заводской номер
A30-1002012
Количество на модель
1
№
39
Название детали
Уплотнительное кольцо, 55x25,
Заводской номер
YC208-C02580F
Количество на модель
1
№
40
Название детали
Крышка коренного вкладыша
Заводской номер
A30-1002014
Количество на модель
5
№
41
Название детали
Средняя крышка коренного вкладыша
Заводской номер
A30-1002013
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка подвота масла к промежуточной шестерни | J5600-1002370D | 1 | 1 | 1 | |||
| 2 | Болт M8x1 | Q/YC901-1C0810 | 1 | 1 | 2 | |||
| 3 | Комбинированная уплотнительная шайба | Q/YC149-8 | 2 | 2 | 3 | |||
| 4 | Bolt | 150-1112012 | 1 | 1 | 4 | |||
| 5 | Gasket | 150-1112011 | 2 | 2 | 5 | |||
| 6 | Пробка | Q618B01 | 1 | 1 | 6 | |||
| 7 | Вал промежуточной шестерни | J5600-1002052 | 1 | 1 | 7 | |||
| 8 | Резьбовая заглушка M8x1 | Q61508 | 1 | 1 | 8 | |||
| 9 | Втулка распредвала | 6105QA-1002011 | 1 | 1 | 9 | |||
| 10 | Промежуточная шестерня | A3000-1002051 | 1 | 1 | 10 | |||
| 11 | Болт M10x55 | Q150B1055TF2 | 3 | 3 | 11 | |||
| 12 | Пластина промежуточной шестерни | A3100-1002054A | 1 | 1 | 12 | |||
| 13 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 13 | |||
| 14 | Уплотнительное кольцо, 65x18 | YC208-B01800F | 1 | 1 | 14 | |||
| 15 | Втулка распределительного вала | L3000-1002011 | 7 | 7 | 15 | |||
| 16 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 6 | 6 | 16 | |||
| 17 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 6 | 6 | 17 | |||
| 18 | Гильза цилиндра | J5600-1002106 | 6 | 6 | 18 | |||
| 19 | Блок цилиндров | J5600-1002114A | 1 | 1 | 19 | |||
| 20 | прокладка | 6105Q-1014001 | 1 | 1 | 20 | |||
| 21 | Крышка | A7100-1319K-0 | 1 | 1 | 21 | |||
| 22 | Болт | Q1840816 | 2 | 2 | 22 | |||
| 23 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 2 | 2 | 23 | |||
| 24 | Шайба d30 | Q72230 | 6 | 6 | 24 | |||
| 25 | Прокладка крышки распредвала | A3100-1002103 | 1 | 1 | 25 | |||
| 26 | Крышка распредвала | A3100-1002102 | 1 | 1 | 26 | |||
| 28 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 28 | |||
| 29 | Кронштейн | J5600-1002740 | 6 | 6 | 29 | |||
| 30 | Болт 5x10 | Q5220510 | 6 | 6 | 30 | |||
| 31 | Шайба | 430-1002163 | 6 | 6 | 31 | |||
| 32 | Болт с масляной канавкой | A3100-1002180 | 6 | 6 | 32 | |||
| 33 | Усиленная пластина блока | J5600-1002161 | 1 | 1 | 33 | |||
| 34 | Болт M8x40 | Q150B0840TF2 | 15 | 15 | 34 | |||
| 35 | Болт Mx | Q1841040TF2 | 8 | 8 | 35 | |||
| 36 | Винт M8x30 | Q218B0830TF2 | 13 | 13 | 36 | |||
| 37 | Болт крышки коренного вкладыша | A30-1002021 | 14 | 14 | 37 | |||
| 38 | Шайба болта крышки коренного вкладыша | A30-1002019 | 14 | 14 | 38 | |||
| 39 | Передняя крышка коренного вкладыша | A30-1002012 | 1 | 1 | 39 | |||
| 40 | Уплотнительное кольцо, 55x25, | YC208-C02580F | 1 | 1 | 40 | |||
| 41 | Крышка коренного вкладыша | A30-1002014 | 5 | 5 | 41 | |||
| 42 | Средняя крышка коренного вкладыша | A30-1002013 | 1 | 1 | 42 |
