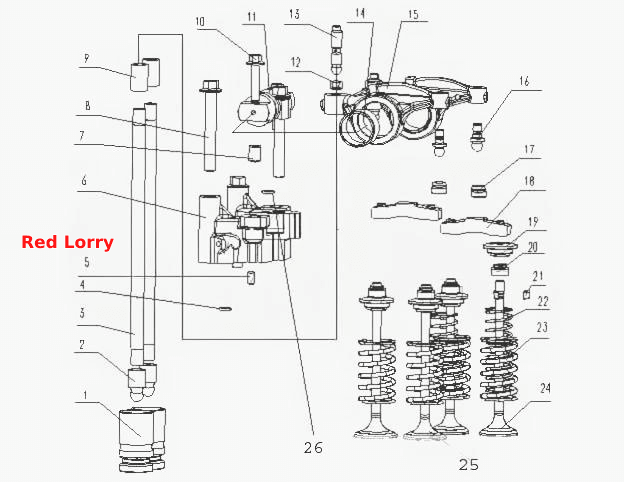

L3000- Корпус клапана в сборе
100%
Название детали
Толкатель
Заводской номер
L3000-1007090C
Количество на модель
№
1
Название детали
Наконечник толкателя
Заводской номер
M3000-1007083
Количество на модель
№
2
Название детали
Штанга толкателя
Заводской номер
L3000-1007082C
Количество на модель
№
3
Название детали
Уплотнительное кольцо, 8x8
Заводской номер
YC208-A00800F
Количество на модель
№
4
Название детали
Штифт 6x12
Заводской номер
Q5280612
Количество на модель
1
№
5
Название детали
Сиденье коромысла
Заводской номер
L3000-1007025C
Количество на модель
1
№
6
Название детали
Установочная втулка
Заводской номер
L3000-1007027
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
Q/YC207-1075
Количество на модель
3
№
8
Название детали
Наконечник толкателя
Заводской номер
L3000-1007081C
Количество на модель
№
9
Название детали
Болт
Заводской номер
Q1840835TF2
Количество на модель
2
№
10
Название детали
Ось корамысел
Заводской номер
L3000-1007026D
Количество на модель
1
№
11
Название детали
Контргайка
Заводской номер
6105Q-1007054
Количество на модель
2
№
12
Название детали
Регулировочный болт
Заводской номер
L3000-1007053
Количество на модель
2
№
13
Название детали
Втулка коромысла
Заводской номер
L3000-1007062C
Количество на модель
№
14
Название детали
Коромысло
Заводской номер
L3000-1007061A
Количество на модель
2
№
15
Название детали
Сферическая цапфа
Заводской номер
L3000-1007071B
Количество на модель
2
№
16
Название детали
Блок подушки сферической цапфы
Заводской номер
L3000-1007072C
Количество на модель
2
№
17
Название детали
Шток клапана
Заводской номер
L3000-1007028A
Количество на модель
2
№
18
Название детали
Место пружины клапана
Заводской номер
L3000-1007014
Количество на модель
4
№
19
Название детали
Уплотнительный элемент стержня клапана
Заводской номер
L3000-1007016
Количество на модель
№
20
Название детали
Сухарь клапана
Заводской номер
L3000-1007013
Количество на модель
№
21
Название детали
Внутренняя пружина клапана
Заводской номер
L3000-1007023
Количество на модель
№
22
Название детали
Внешняя пружина клапана
Заводской номер
L3000-1007022A
Количество на модель
№
23
Название детали
Выпускной клапан
Заводской номер
L3000-1007012B
Количество на модель
№
24
Название детали
Выпускной клапан
Заводской номер
L3000-1007011B
Количество на модель
№
25
Название детали
Уплотнительное кольцо, 8x5
Заводской номер
YC208-A00500F
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Толкатель | L3000-1007090C | 1 | |||||
| 2 | Наконечник толкателя | M3000-1007083 | 2 | |||||
| 3 | Штанга толкателя | L3000-1007082C | 3 | |||||
| 4 | Уплотнительное кольцо, 8x8 | YC208-A00800F | 4 | |||||
| 5 | Штифт 6x12 | Q5280612 | 1 | 1 | 5 | |||
| 6 | Сиденье коромысла | L3000-1007025C | 1 | 1 | 6 | |||
| 7 | Установочная втулка | L3000-1007027 | 2 | 2 | 7 | |||
| 8 | Болт | Q/YC207-1075 | 3 | 3 | 8 | |||
| 9 | Наконечник толкателя | L3000-1007081C | 9 | |||||
| 10 | Болт | Q1840835TF2 | 2 | 2 | 10 | |||
| 11 | Ось корамысел | L3000-1007026D | 1 | 1 | 11 | |||
| 12 | Контргайка | 6105Q-1007054 | 2 | 2 | 12 | |||
| 13 | Регулировочный болт | L3000-1007053 | 2 | 2 | 13 | |||
| 14 | Втулка коромысла | L3000-1007062C | 14 | |||||
| 15 | Коромысло | L3000-1007061A | 2 | 2 | 15 | |||
| 16 | Сферическая цапфа | L3000-1007071B | 2 | 2 | 16 | |||
| 17 | Блок подушки сферической цапфы | L3000-1007072C | 2 | 2 | 17 | |||
| 18 | Шток клапана | L3000-1007028A | 2 | 2 | 18 | |||
| 19 | Место пружины клапана | L3000-1007014 | 4 | 4 | 19 | |||
| 20 | Уплотнительный элемент стержня клапана | L3000-1007016 | 20 | |||||
| 21 | Сухарь клапана | L3000-1007013 | 21 | |||||
| 22 | Внутренняя пружина клапана | L3000-1007023 | 22 | |||||
| 23 | Внешняя пружина клапана | L3000-1007022A | 23 | |||||
| 24 | Выпускной клапан | L3000-1007012B | 24 | |||||
| 25 | Выпускной клапан | L3000-1007011B | 25 | |||||
| 26 | Уплотнительное кольцо, 8x5 | YC208-A00500F | 1 | 1 | 26 |
