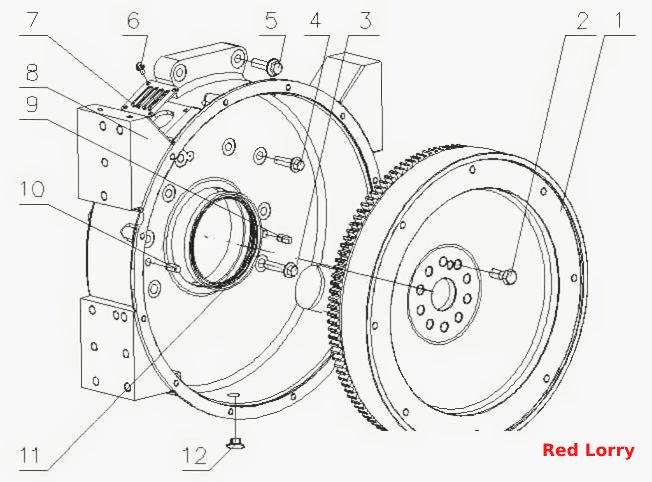

L7000- Автоматический механизм отбора в сборе
100%
Название детали
Сборочный узел маховика и колец передач
Заводской номер
L7000-1005360
Количество на модель
1
№
1
Название детали
Болт маховика
Заводской номер
6QA1-1005044A
Количество на модель
10
№
2
Название детали
Болт M12x55
Заводской номер
Q1841255TF2
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
Q1841245TF2
Количество на модель
6
№
4
Название детали
Hexagon flange bolt
Заводской номер
Q1841445TF2
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
4
№
6
Название детали
Крышка
Заводской номер
B3000-1600021
Количество на модель
1
№
7
Название детали
Корпус маховика
Заводской номер
L3001-1600015F
Количество на модель
1
№
8
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
9
Название детали
Цилиндрический палец х
Заводской номер
YC24-B1224
Количество на модель
1
№
10
Название детали
Задний масляный уплотнитель коленвала
Заводской номер
L3000-1600019B
Количество на модель
1
№
11
Название детали
Задний масляный уплотнитель коленвала
Заводской номер
L3000-1600019A
Количество на модель
№
11
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборочный узел маховика и колец передач | L7000-1005360 | 1 | 1 | 1 | |||
| 2 | Болт маховика | 6QA1-1005044A | 10 | 10 | 2 | |||
| 3 | Болт M12x55 | Q1841255TF2 | 2 | 2 | 3 | |||
| 4 | Болт | Q1841245TF2 | 6 | 6 | 4 | |||
| 5 | Hexagon flange bolt | Q1841445TF2 | 2 | 2 | 5 | |||
| 6 | Болт | Q1840612 | 4 | 4 | 6 | |||
| 7 | Крышка | B3000-1600021 | 1 | 1 | 7 | |||
| 8 | Корпус маховика | L3001-1600015F | 1 | 1 | 8 | |||
| 9 | Плоский палец | 6105Q-1600011 | 1 | 1 | 9 | |||
| 10 | Цилиндрический палец х | YC24-B1224 | 1 | 1 | 10 | |||
| 11 | Задний масляный уплотнитель коленвала | L3000-1600019B | 1 | 1 | 11 | |||
| 11 | Задний масляный уплотнитель коленвала | L3000-1600019A | 11 | |||||
| 12 | Блокировка | L3800-1600411 | 1 | 1 | 12 |
