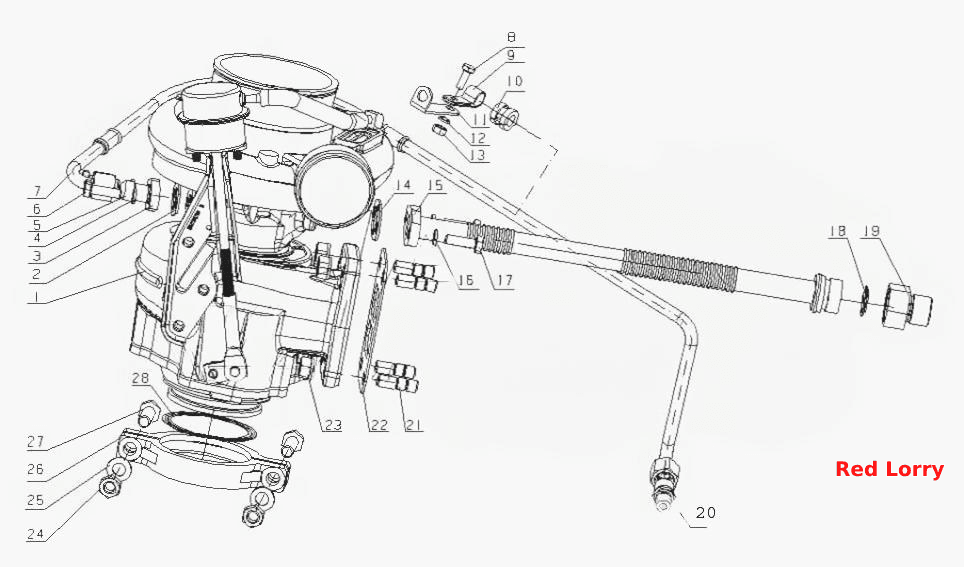

L7000- Турбонагнетатель в сборе
100%
Название детали
Турбонагнетатель
Заводской номер
L7000-1118100A-135
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
№
2
Название детали
Фланец
Заводской номер
475D-1118022
Количество на модель
1
№
3
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
4
Название детали
Масловпускное соединение
Заводской номер
475D-1118211
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
Q150B0820TF2
Количество на модель
2
№
6
Название детали
Впускной шланг масла турбоускорителя
Заводской номер
L3000-1118030A
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Q150B0616
Количество на модель
1
№
8
Название детали
Зажим трубы
Заводской номер
M3000-1118252
Количество на модель
1
№
9
Название детали
Оболочка зажима
Заводской номер
M3000-1118251
Количество на модель
№
10
Название детали
Зажим I
Заводской номер
L3000-1118271
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
1
№
12
Название детали
гайка
Заводской номер
Q340B06
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
L3400-1118301A
Количество на модель
№
14
Название детали
Возвратная трубка маслопровода турбонагнетателя
Заводской номер
L3000-1118050B
Количество на модель
1
№
15
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
430D-1118301B
Количество на модель
№
18
Название детали
Болт муфты возврата масла
Заводской номер
430D-1118343A
Количество на модель
1
№
19
Название детали
Соединитель впуска масла
Заводской номер
L3000-1118031
Количество на модель
1
№
20
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
4
№
21
Название детали
Прокладка турбокомпрессора
Заводской номер
L3000-1118002
Количество на модель
№
22
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
23
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
25
Название детали
Стопорное кольцо
Заводской номер
G0100-1118072C
Количество на модель
2
№
26
Название детали
Болт M10x45
Заводской номер
Q150B1045TF2
Количество на модель
2
№
27
Название детали
прокладка
Заводской номер
G0100-1118073A
Количество на модель
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбонагнетатель | L7000-1118100A-135 | 1 | 1 | 1 | |||
| 2 | Шайба | 150-1118031B | 2 | |||||
| 3 | Фланец | 475D-1118022 | 1 | 1 | 3 | |||
| 4 | Пружинная шайба | Q40308 | 2 | 2 | 4 | |||
| 5 | Масловпускное соединение | 475D-1118211 | 1 | 1 | 5 | |||
| 6 | Болт | Q150B0820TF2 | 2 | 2 | 6 | |||
| 7 | Впускной шланг масла турбоускорителя | L3000-1118030A | 1 | 1 | 7 | |||
| 8 | Болт | Q150B0616 | 1 | 1 | 8 | |||
| 9 | Зажим трубы | M3000-1118252 | 1 | 1 | 9 | |||
| 10 | Оболочка зажима | M3000-1118251 | 10 | |||||
| 11 | Зажим I | L3000-1118271 | 1 | 1 | 11 | |||
| 12 | Шайба | Q40306 | 1 | 1 | 12 | |||
| 13 | гайка | Q340B06 | 1 | 1 | 13 | |||
| 14 | прокладка | L3400-1118301A | 14 | |||||
| 15 | Возвратная трубка маслопровода турбонагнетателя | L3000-1118050B | 1 | 1 | 15 | |||
| 17 | Hex.screw | Q150B0825TF2 | 2 | 2 | 17 | |||
| 18 | Шайба | 430D-1118301B | 18 | |||||
| 19 | Болт муфты возврата масла | 430D-1118343A | 1 | 1 | 19 | |||
| 20 | Соединитель впуска масла | L3000-1118031 | 1 | 1 | 20 | |||
| 21 | Шпилька | 150-1118001 | 4 | 4 | 21 | |||
| 22 | Прокладка турбокомпрессора | L3000-1118002 | 22 | |||||
| 23 | Гайка | M3000-1008206B | 4 | 4 | 23 | |||
| 24 | Nut | Q340B10 | 2 | 2 | 24 | |||
| 25 | Шайба | Q40110 | 2 | 2 | 25 | |||
| 26 | Стопорное кольцо | G0100-1118072C | 2 | 2 | 26 | |||
| 27 | Болт M10x45 | Q150B1045TF2 | 2 | 2 | 27 | |||
| 28 | прокладка | G0100-1118073A | 28 |
