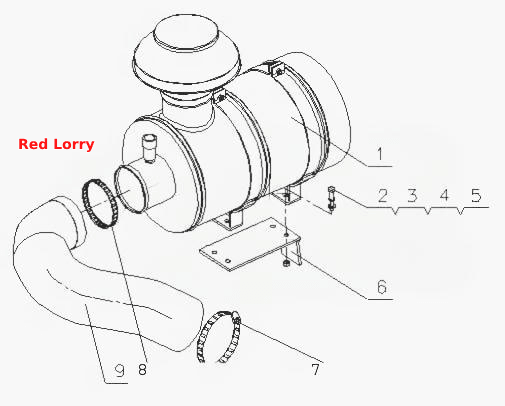

L7000- Очиститель воздуха в сборе
100%
Название детали
Ядро фильтра
Заводской номер
M7600-1109101
Количество на модель
1
№
Название детали
Ядро фильтра безопасности
Заводской номер
M7600-1109102
Количество на модель
1
№
Название детали
Части воздухоочистителя
Заводской номер
M7600-1109100
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
4
№
2
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
4
№
4
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
4
№
5
Название детали
Сборочный узел сварного элемента поддержки
Заводской номер
L7000-1109040A
Количество на модель
1
№
6
Название детали
B-TYPE WORM TRANSMISSION HOSE CLAMP
Заводской номер
Q676152
Количество на модель
1
№
7
Название детали
Кольцевой хомут
Заводской номер
Q676127
Количество на модель
1
№
8
Название детали
Соеденительная резиновая трубка воздухоочистителя
Заводской номер
L7000-1109001A
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ядро фильтра | M7600-1109101 | 1 | 1 | |||||
| Ядро фильтра безопасности | M7600-1109102 | 1 | 1 | |||||
| 1 | Части воздухоочистителя | M7600-1109100 | 1 | 1 | 1 | |||
| 2 | Болт | Q150B1025 | 4 | 4 | 2 | |||
| 3 | Пружинная шайба | Q40310 | 4 | 4 | 3 | |||
| 4 | Шайба | Q40110 | 4 | 4 | 4 | |||
| 5 | Nut | Q340B10 | 4 | 4 | 5 | |||
| 6 | Сборочный узел сварного элемента поддержки | L7000-1109040A | 1 | 1 | 6 | |||
| 7 | B-TYPE WORM TRANSMISSION HOSE CLAMP | Q676152 | 1 | 1 | 7 | |||
| 8 | Кольцевой хомут | Q676127 | 1 | 1 | 8 | |||
| 9 | Соеденительная резиновая трубка воздухоочистителя | L7000-1109001A | 1 | 1 | 9 |
