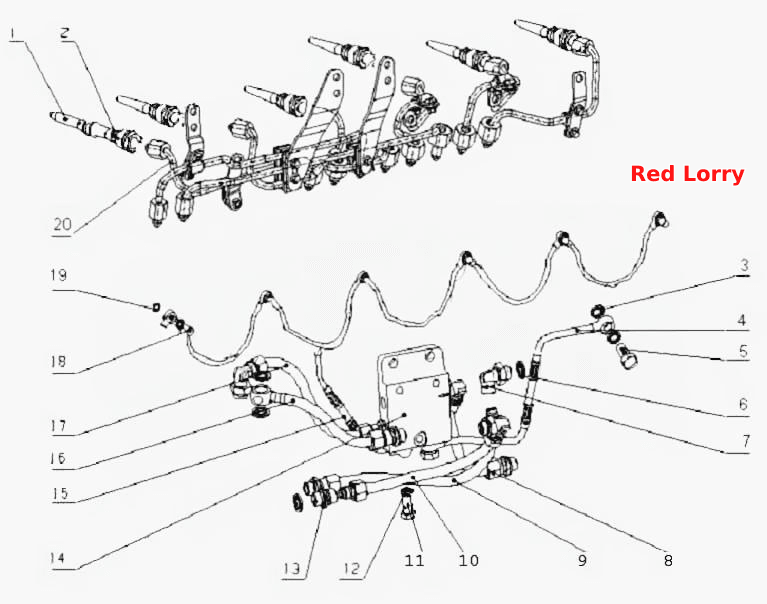

L4700- Система подачи топлива в сборе
100%
Название детали
Соеденительный шланг высокого давления в сборе
Заводской номер
G2100-1104050A
Количество на модель
6
№
1
Название детали
Болт для соединения труб
Заводской номер
L3000-1104131
Количество на модель
6
№
2
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
№
3
Название детали
Компонент трубки возврата масла аккумуляторной системы подачи
Заводской номер
L4700-1104C00
Количество на модель
1
№
4
Название детали
Болт патрубка
Заводской номер
430-1111034
Количество на модель
2
№
5
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
№
6
Название детали
Соединитель
Заводской номер
M4000-1104304C
Количество на модель
4
№
7
Название детали
Части топливной трубки от топливного распределителя к блоку управления
Заводской номер
L4700-1104G00C
Количество на модель
№
8
Название детали
Части топливной трубки от блока управления к насосу подачи топлива
Заводской номер
L4700-1104F00
Количество на модель
1
№
9
Название детали
Части трубки между топливным фильтром и трубкой подачи топлива
Заводской номер
L4700-1104300
Количество на модель
1
№
10
Название детали
Шарнирный болт M10x1
Заводской номер
Q/YC901-1C1010
Количество на модель
1
№
11
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
2
№
12
Название детали
Соеденитель перехода
Заводской номер
L4700-1104004
Количество на модель
5
№
13
Название детали
Топливный распределитель
Заводской номер
J5600-1104541C
Количество на модель
1
№
14
Название детали
Трубка возврата топлива в сборе
Заводской номер
L4700-1104240A
Количество на модель
№
15
Название детали
Части топливной трубки от топливного фильтра к иньекционному насосу
Заводской номер
L4700-1104400C
Количество на модель
№
16
Название детали
Части топливной трубки от иньекционного насоса к топливному распределителю
Заводской номер
L4700-1104700
Количество на модель
№
17
Название детали
Bolt
Заводской номер
150-1112012
Количество на модель
6
№
18
Название детали
Соеденительная изоляционная прокладка
Заводской номер
Q/YC149-6
Количество на модель
№
19
Название детали
Части топливной трубки высокого давления
Заводской номер
L4700-1104100A
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соеденительный шланг высокого давления в сборе | G2100-1104050A | 6 | 6 | 1 | |||
| 2 | Болт для соединения труб | L3000-1104131 | 6 | 6 | 2 | |||
| 3 | Комбинированная уплотнительная шайба | Q/YC149-12 | 3 | |||||
| 4 | Компонент трубки возврата масла аккумуляторной системы подачи | L4700-1104C00 | 1 | 1 | 4 | |||
| 5 | Болт патрубка | 430-1111034 | 2 | 2 | 5 | |||
| 6 | Уплотнительное кольцо d16 | Q/YC149-16 | 6 | |||||
| 7 | Соединитель | M4000-1104304C | 4 | 4 | 7 | |||
| 8 | Части топливной трубки от топливного распределителя к блоку управления | L4700-1104G00C | 8 | |||||
| 9 | Части топливной трубки от блока управления к насосу подачи топлива | L4700-1104F00 | 1 | 1 | 9 | |||
| 10 | Части трубки между топливным фильтром и трубкой подачи топлива | L4700-1104300 | 1 | 1 | 10 | |||
| 11 | Шарнирный болт M10x1 | Q/YC901-1C1010 | 1 | 1 | 11 | |||
| 12 | Уплотнительная шайба d10 | Q/YC149-10 | 2 | 2 | 12 | |||
| 13 | Соеденитель перехода | L4700-1104004 | 5 | 5 | 13 | |||
| 14 | Топливный распределитель | J5600-1104541C | 1 | 1 | 14 | |||
| 15 | Трубка возврата топлива в сборе | L4700-1104240A | 15 | |||||
| 16 | Части топливной трубки от топливного фильтра к иньекционному насосу | L4700-1104400C | 16 | |||||
| 17 | Части топливной трубки от иньекционного насоса к топливному распределителю | L4700-1104700 | 17 | |||||
| 18 | Bolt | 150-1112012 | 6 | 6 | 18 | |||
| 19 | Соеденительная изоляционная прокладка | Q/YC149-6 | 19 | |||||
| 20 | Части топливной трубки высокого давления | L4700-1104100A | 1 | 1 | 20 |
