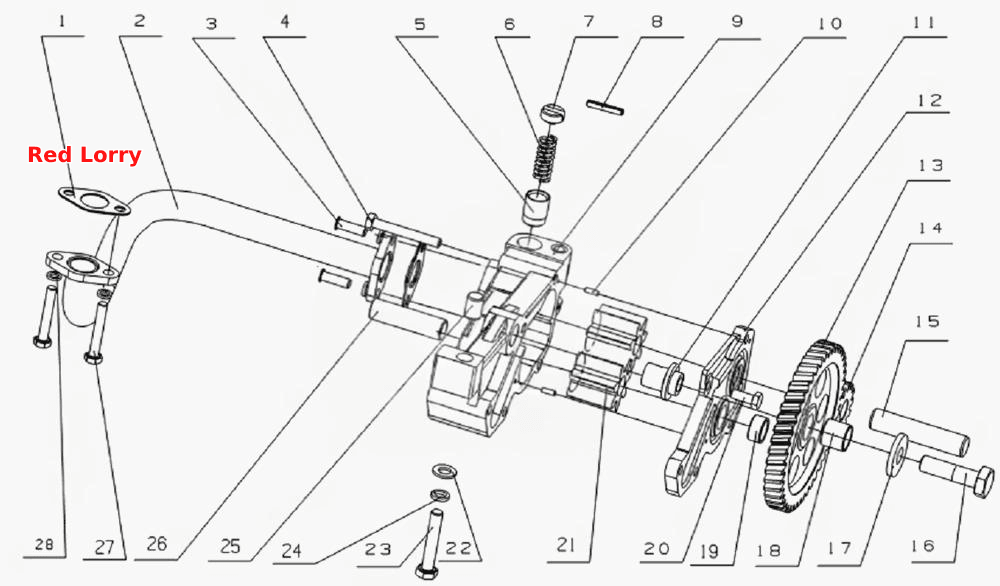

L30YA- Масляный насос в сборе
100%
Название детали
Компонент прокладки II
Заводской номер
L3000-1011080A
Количество на модель
2
№
1
Название детали
Трубка для отвода масла в сборе
Заводской номер
L3000-1011050C
Количество на модель
1
№
2
Название детали
Болт M8x25
Заводской номер
Q150B0825FT2
Количество на модель
2
№
3
Название детали
Болт Mx
Заводской номер
Q150B0860TF2
Количество на модель
2
№
4
Название детали
Втулка редукционного клапана
Заводской номер
A30-1011028
Количество на модель
1
№
5
Название детали
Пружина перепускного клапана масляного насоса
Заводской номер
L3000-1011029
Количество на модель
1
№
6
Название детали
Фиксатор
Заводской номер
A30-1011031
Количество на модель
1
№
7
Название детали
Штифт 5x32
Заводской номер
Q5280532
Количество на модель
1
№
8
Название детали
Корпус масляного насоса
Заводской номер
L3000-1011021D
Количество на модель
1
№
9
Название детали
Штифт 4x12
Заводской номер
Q5210412
Количество на модель
2
№
10
Название детали
Ведомый вал масляного насоса
Заводской номер
L3000-1011034B
Количество на модель
1
№
11
Название детали
Крышка масляного насоса
Заводской номер
L3000-1011024A
Количество на модель
1
№
12
Название детали
Шестерня холостого хода масляного насоса
Заводской номер
L3000-1011041A
Количество на модель
1
№
13
Название детали
Шестерня масляного насоса
Заводской номер
L3000-1011023
Количество на модель
1
№
14
Название детали
Вал шестерни масляного насоса
Заводской номер
A30-1011025
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
L3000-1011027B
Количество на модель
1
№
16
Название детали
износостойкая пластина
Заводской номер
L3000-1011032B
Количество на модель
1
№
17
Название детали
Втулка ведомой шестерни
Заводской номер
L3000-1011042A
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
L3000-1011022
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
Q150B0820TF2
Количество на модель
1
№
20
Название детали
Шестерня масляного насоса
Заводской номер
A30-1011022
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
22
Название детали
Болт M10x55
Заводской номер
Q150B1055TF2
Количество на модель
2
№
23
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
2
№
24
Название детали
Фиксирующий штифт
Заводской номер
L3000-1011035
Количество на модель
2
№
25
Название детали
Вал шестерни масляного насоса
Заводской номер
A30-1011026
Количество на модель
1
№
26
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0850TF2
Количество на модель
2
№
27
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компонент прокладки II | L3000-1011080A | 2 | 2 | 1 | |||
| 2 | Трубка для отвода масла в сборе | L3000-1011050C | 1 | 1 | 2 | |||
| 3 | Болт M8x25 | Q150B0825FT2 | 2 | 2 | 3 | |||
| 4 | Болт Mx | Q150B0860TF2 | 2 | 2 | 4 | |||
| 5 | Втулка редукционного клапана | A30-1011028 | 1 | 1 | 5 | |||
| 6 | Пружина перепускного клапана масляного насоса | L3000-1011029 | 1 | 1 | 6 | |||
| 7 | Фиксатор | A30-1011031 | 1 | 1 | 7 | |||
| 8 | Штифт 5x32 | Q5280532 | 1 | 1 | 8 | |||
| 9 | Корпус масляного насоса | L3000-1011021D | 1 | 1 | 9 | |||
| 10 | Штифт 4x12 | Q5210412 | 2 | 2 | 10 | |||
| 11 | Ведомый вал масляного насоса | L3000-1011034B | 1 | 1 | 11 | |||
| 12 | Крышка масляного насоса | L3000-1011024A | 1 | 1 | 12 | |||
| 13 | Шестерня холостого хода масляного насоса | L3000-1011041A | 1 | 1 | 13 | |||
| 14 | Шестерня масляного насоса | L3000-1011023 | 1 | 1 | 14 | |||
| 15 | Вал шестерни масляного насоса | A30-1011025 | 1 | 1 | 15 | |||
| 16 | Болт | L3000-1011027B | 1 | 1 | 16 | |||
| 17 | износостойкая пластина | L3000-1011032B | 1 | 1 | 17 | |||
| 18 | Втулка ведомой шестерни | L3000-1011042A | 1 | 1 | 18 | |||
| 19 | Втулка | L3000-1011022 | 4 | 4 | 19 | |||
| 20 | Болт | Q150B0820TF2 | 1 | 1 | 20 | |||
| 21 | Шестерня масляного насоса | A30-1011022 | 2 | 2 | 21 | |||
| 22 | Шайба | Q40110 | 2 | 2 | 22 | |||
| 23 | Болт M10x55 | Q150B1055TF2 | 2 | 2 | 23 | |||
| 24 | Пружинная шайба | Q40310 | 2 | 2 | 24 | |||
| 25 | Фиксирующий штифт | L3000-1011035 | 2 | 2 | 25 | |||
| 26 | Вал шестерни масляного насоса | A30-1011026 | 1 | 1 | 26 | |||
| 27 | Болт с шестигранной головкой | Q150B0850TF2 | 2 | 2 | 27 | |||
| 28 | Пружинная шайба | Q40308 | 4 | 4 | 28 |
