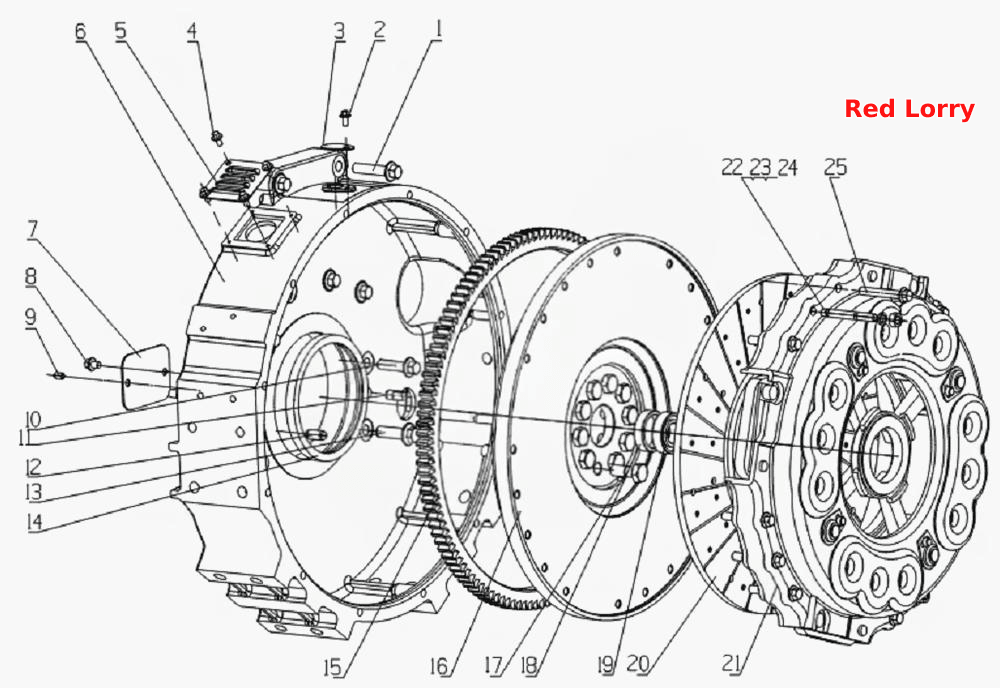

L370F- Отбор мощности в сборе
100%
Название детали
Болт M12x55
Заводской номер
Q1841255TF2
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
1
№
2
Название детали
Крышка корпуса маховика
Заводской номер
L3000-1600016
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
B3000-1600021
Количество на модель
1
№
5
Название детали
Картер маховика
Заводской номер
L3800-1600401C
Количество на модель
1
№
6
Название детали
Обшивочный лист
Заводской номер
150-1600018
Количество на модель
1
№
7
Название детали
Болт M8x10
Заводской номер
Q1840810
Количество на модель
1
№
8
Название детали
Крепежный винт M8x12
Заводской номер
Q2820812
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Q1841245TF2
Количество на модель
6
№
10
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
11
Название детали
Цилиндрический палец х
Заводской номер
YC24-B1224
Количество на модель
1
№
12
Название детали
Hexagon flange bolt
Заводской номер
Q1841445TF2
Количество на модель
2
№
13
Название детали
Задний масляный уплотнитель коленвала
Заводской номер
L3000-1600019B
Количество на модель
1
№
14
Название детали
Зубчатое кольцо маховика
Заводской номер
188-1005062
Количество на модель
1
№
15
Название детали
FLYWHEEL
Заводской номер
L3000-1005361B
Количество на модель
1
№
16
Название детали
Болт маховика
Заводской номер
6QA1-1005044A
Количество на модель
10
№
17
Название детали
Втулка подшипника
Заводской номер
397A-1005011
Количество на модель
1
№
18
Название детали
Подшипник
Заводской номер
GB/T276-6205-2RS
Количество на модель
1
№
19
Название детали
Сборочный узел ведомого диска сцепления
Заводской номер
G4404-1600740
Количество на модель
1
№
20
Название детали
Сборочный узел крышки сцепления и нажимного диска
Заводской номер
G4404-1600750
Количество на модель
1
№
21
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
22
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
2
№
23
Название детали
Шпилька M10x65
Заводской номер
Q1201065
Количество на модель
2
№
24
Название детали
Болт M10x65
Заводской номер
Q1841065TF2
Количество на модель
10
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M12x55 | Q1841255TF2 | 2 | 2 | 1 | |||
| 2 | Болт | Q1840612 | 1 | 1 | 2 | |||
| 3 | Крышка корпуса маховика | L3000-1600016 | 1 | 1 | 3 | |||
| 5 | Крышка | B3000-1600021 | 1 | 1 | 5 | |||
| 6 | Картер маховика | L3800-1600401C | 1 | 1 | 6 | |||
| 7 | Обшивочный лист | 150-1600018 | 1 | 1 | 7 | |||
| 8 | Болт M8x10 | Q1840810 | 1 | 1 | 8 | |||
| 9 | Крепежный винт M8x12 | Q2820812 | 1 | 1 | 9 | |||
| 10 | Болт | Q1841245TF2 | 6 | 6 | 10 | |||
| 11 | Плоский палец | 6105Q-1600011 | 1 | 1 | 11 | |||
| 12 | Цилиндрический палец х | YC24-B1224 | 1 | 1 | 12 | |||
| 13 | Hexagon flange bolt | Q1841445TF2 | 2 | 2 | 13 | |||
| 14 | Задний масляный уплотнитель коленвала | L3000-1600019B | 1 | 1 | 14 | |||
| 15 | Зубчатое кольцо маховика | 188-1005062 | 1 | 1 | 15 | |||
| 16 | FLYWHEEL | L3000-1005361B | 1 | 1 | 16 | |||
| 17 | Болт маховика | 6QA1-1005044A | 10 | 10 | 17 | |||
| 18 | Втулка подшипника | 397A-1005011 | 1 | 1 | 18 | |||
| 19 | Подшипник | GB/T276-6205-2RS | 1 | 1 | 19 | |||
| 20 | Сборочный узел ведомого диска сцепления | G4404-1600740 | 1 | 1 | 20 | |||
| 21 | Сборочный узел крышки сцепления и нажимного диска | G4404-1600750 | 1 | 1 | 21 | |||
| 22 | Nut | Q340B10 | 2 | 2 | 22 | |||
| 23 | Пружинная шайба | Q40310 | 2 | 2 | 23 | |||
| 24 | Шпилька M10x65 | Q1201065 | 2 | 2 | 24 | |||
| 25 | Болт M10x65 | Q1841065TF2 | 10 | 10 | 25 |
