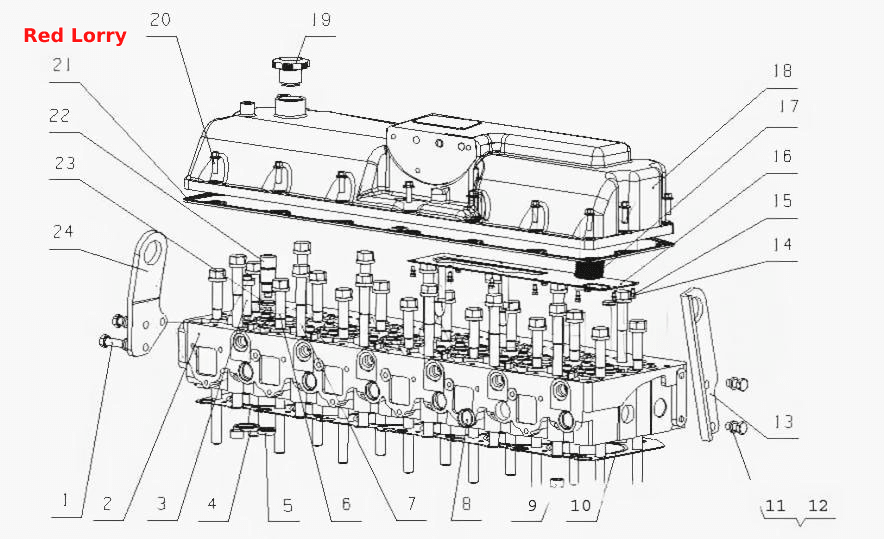

L3001-1003000 Головка цилиндров и ее крышка в сборе
100%
Название детали
Сборочный узел головки цилиндров
Заводской номер
L3000-1003170
Количество на модель
1
№
Название детали
Болт M12x28
Заводской номер
Q150B1228TF2
Количество на модель
3
№
1
Название детали
Головка блока цилиндров
Заводской номер
L3000-1003171A
Количество на модель
1
№
2
Название детали
Труба направляющей втулки клапана
Заводской номер
L3000-1007018A
Количество на модель
24
№
3
Название детали
Седло впускного клапана
Заводской номер
L3000-1007019A
Количество на модель
12
№
4
Название детали
Седло выпускного клапана
Заводской номер
L3000-1007021A
Количество на модель
12
№
5
Название детали
Длиный болт головки цилиндров
Заводской номер
L3000-1003032B
Количество на модель
14
№
6
Название детали
Короткий болт головки цилиндров
Заводской номер
L4700-1003003
Количество на модель
12
№
7
Название детали
Шайба d30
Заводской номер
Q72230
Количество на модель
15
№
8
Название детали
Установочная втулка
Заводской номер
L3000-1003088
Количество на модель
2
№
9
Название детали
Прокладка головки цилиндра
Заводской номер
L3000-1003031
Количество на модель
№
10
Название детали
Болт M12x25
Заводской номер
Q150B1225TF2
Количество на модель
2
№
11
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
5
№
12
Название детали
Задний кронштейн
Заводской номер
L3000-1003151
Количество на модель
1
№
13
Название детали
Болт M5x12
Заводской номер
Q150B0512
Количество на модель
11
№
14
Название детали
Пружинная шайба
Заводской номер
Q40305
Количество на модель
11
№
15
Название детали
Крышка в сборе
Заводской номер
L3000-1003050A
Количество на модель
1
№
16
Название детали
Стальная проволока
Заводской номер
L3000-1003206
Количество на модель
1
№
17
Название детали
Крышка головки блока цилиндров
Заводской номер
L3000-1003021B
Количество на модель
1
№
18
Название детали
Чашка маслофильтра в сборе
Заводской номер
150-1003040F
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
Q1840825
Количество на модель
17
№
20
Название детали
Прокладка крышки блока цилиндров
Заводской номер
L3000-1003022A
Количество на модель
№
21
Название детали
Втулка форсунки
Заводской номер
J5600-1003176
Количество на модель
6
№
22
Название детали
Кольцевая прокладка
Заводской номер
YC208-B02580S
Количество на модель
№
23
Название детали
Передний кронштейн
Заводской номер
L3000-1003036A
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сборочный узел головки цилиндров | L3000-1003170 | 1 | 1 | |||||
| 1 | Болт M12x28 | Q150B1228TF2 | 3 | 3 | 1 | |||
| 2 | Головка блока цилиндров | L3000-1003171A | 1 | 1 | 2 | |||
| 3 | Труба направляющей втулки клапана | L3000-1007018A | 24 | 24 | 3 | |||
| 4 | Седло впускного клапана | L3000-1007019A | 12 | 12 | 4 | |||
| 5 | Седло выпускного клапана | L3000-1007021A | 12 | 12 | 5 | |||
| 6 | Длиный болт головки цилиндров | L3000-1003032B | 14 | 14 | 6 | |||
| 7 | Короткий болт головки цилиндров | L4700-1003003 | 12 | 12 | 7 | |||
| 8 | Шайба d30 | Q72230 | 15 | 15 | 8 | |||
| 9 | Установочная втулка | L3000-1003088 | 2 | 2 | 9 | |||
| 10 | Прокладка головки цилиндра | L3000-1003031 | 10 | |||||
| 11 | Болт M12x25 | Q150B1225TF2 | 2 | 2 | 11 | |||
| 12 | Пружинная шайба | Q40312 | 5 | 5 | 12 | |||
| 13 | Задний кронштейн | L3000-1003151 | 1 | 1 | 13 | |||
| 14 | Болт M5x12 | Q150B0512 | 11 | 11 | 14 | |||
| 15 | Пружинная шайба | Q40305 | 11 | 11 | 15 | |||
| 16 | Крышка в сборе | L3000-1003050A | 1 | 1 | 16 | |||
| 17 | Стальная проволока | L3000-1003206 | 1 | 1 | 17 | |||
| 18 | Крышка головки блока цилиндров | L3000-1003021B | 1 | 1 | 18 | |||
| 19 | Чашка маслофильтра в сборе | 150-1003040F | 1 | 1 | 19 | |||
| 20 | Болт | Q1840825 | 17 | 17 | 20 | |||
| 21 | Прокладка крышки блока цилиндров | L3000-1003022A | 21 | |||||
| 22 | Втулка форсунки | J5600-1003176 | 6 | 6 | 22 | |||
| 23 | Кольцевая прокладка | YC208-B02580S | 23 | |||||
| 24 | Передний кронштейн | L3000-1003036A | 1 | 1 | 24 |
