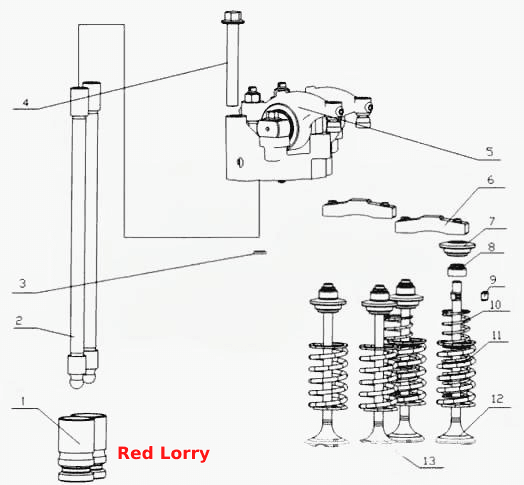

L3000-1007000 Кулак клапана в сборе
100%
Название детали
Толкатель
Заводской номер
L3000-1007090C
Количество на модель
12
№
1
Название детали
Сборочный узел нажимного стерженя клапана
Заводской номер
L3000-1007080C
Количество на модель
12
№
2
Название детали
Уплотнительное кольцо, 8x8
Заводской номер
YC208-A00800F
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
Q/YC207-1075
Количество на модель
18
№
4
Название детали
Сборочный узел места коромысла
Заводской номер
L3000-1007030D
Количество на модель
6
№
5
Название детали
Шток клапана
Заводской номер
L3000-1007028A
Количество на модель
12
№
6
Название детали
Место пружины клапана
Заводской номер
L3000-1007014
Количество на модель
24
№
7
Название детали
Уплотнительный элемент стержня клапана
Заводской номер
L3000-1007016
Количество на модель
24
№
8
Название детали
Сухарь клапана
Заводской номер
L3000-1007013
Количество на модель
48
№
9
Название детали
Внутренняя пружина клапана
Заводской номер
L3000-1007023
Количество на модель
12
№
10
Название детали
Внешняя пружина клапана
Заводской номер
L3000-1007022
Количество на модель
24
№
11
Название детали
Выпускной клапан
Заводской номер
L3000-1007012B
Количество на модель
12
№
12
Название детали
Выпускной клапан
Заводской номер
L3000-1007011B
Количество на модель
12
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Толкатель | L3000-1007090C | 12 | 12 | 1 | |||
| 2 | Сборочный узел нажимного стерженя клапана | L3000-1007080C | 12 | 12 | 2 | |||
| 3 | Уплотнительное кольцо, 8x8 | YC208-A00800F | 6 | 6 | 3 | |||
| 4 | Болт | Q/YC207-1075 | 18 | 18 | 4 | |||
| 5 | Сборочный узел места коромысла | L3000-1007030D | 6 | 6 | 5 | |||
| 6 | Шток клапана | L3000-1007028A | 12 | 12 | 6 | |||
| 7 | Место пружины клапана | L3000-1007014 | 24 | 24 | 7 | |||
| 8 | Уплотнительный элемент стержня клапана | L3000-1007016 | 24 | 24 | 8 | |||
| 9 | Сухарь клапана | L3000-1007013 | 48 | 48 | 9 | |||
| 10 | Внутренняя пружина клапана | L3000-1007023 | 12 | 12 | 10 | |||
| 11 | Внешняя пружина клапана | L3000-1007022 | 24 | 24 | 11 | |||
| 12 | Выпускной клапан | L3000-1007012B | 12 | 12 | 12 | |||
| 13 | Выпускной клапан | L3000-1007011B | 12 | 12 | 13 |
