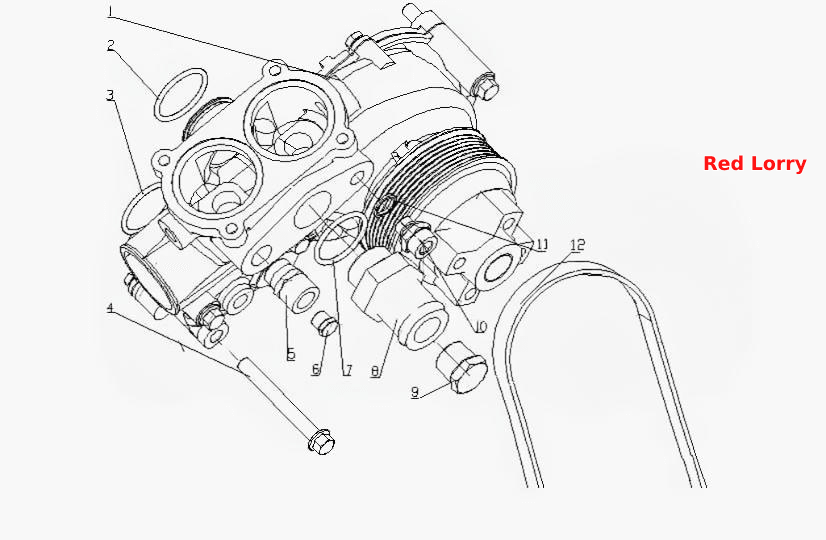

L36MA-1307000 Водный насос в сборе
100%
Название детали
Части водной трубки
Заводской номер
L3000-1307100C
Количество на модель
1
№
1
Название детали
Уплотнительное кольцо
Заводской номер
YC208-C03550
Количество на модель
№
2
Название детали
Кольцевая прокладка
Заводской номер
YC208-C04000
Количество на модель
№
3
Название детали
Болт M10x85
Заводской номер
Q1841085TF2
Количество на модель
5
№
4
Название детали
Муфта
Заводской номер
A3100-1303003
Количество на модель
1
№
5
Название детали
Резьбовая пробка
Заводской номер
Q618B03
Количество на модель
1
№
6
Название детали
Уплотнительная шайба
Заводской номер
Q/YC149-36
Количество на модель
№
7
Название детали
Сустав соединения
Заводской номер
J3614-1306007A
Количество на модель
1
№
8
Название детали
Винтовая пробка
Заводской номер
Q618B06
Количество на модель
1
№
9
Название детали
Разъем датчика температуры воды
Заводской номер
L360A-3800101
Количество на модель
1
№
10
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
11
Название детали
Ribbed belt
Заводской номер
L3002-1307042
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Части водной трубки | L3000-1307100C | 1 | 1 | 1 | |||
| 2 | Уплотнительное кольцо | YC208-C03550 | 2 | |||||
| 3 | Кольцевая прокладка | YC208-C04000 | 3 | |||||
| 4 | Болт M10x85 | Q1841085TF2 | 5 | 5 | 4 | |||
| 5 | Муфта | A3100-1303003 | 1 | 1 | 5 | |||
| 6 | Резьбовая пробка | Q618B03 | 1 | 1 | 6 | |||
| 7 | Уплотнительная шайба | Q/YC149-36 | 7 | |||||
| 8 | Сустав соединения | J3614-1306007A | 1 | 1 | 8 | |||
| 9 | Винтовая пробка | Q618B06 | 1 | 1 | 9 | |||
| 10 | Разъем датчика температуры воды | L360A-3800101 | 1 | 1 | 10 | |||
| 11 | Комбинированная уплотнительная шайба | Q/YC149-14 | 11 | |||||
| 12 | Ribbed belt | L3002-1307042 | 1 | 1 | 12 |
