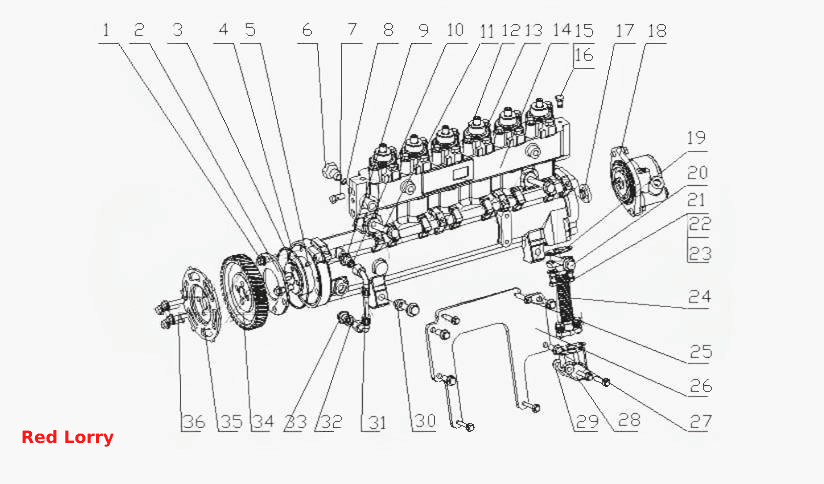

L3100-1111000 Топливный насос высокого давления в сборе
100%
Название детали
Болт Mx
Заводской номер
Q1841030TF2
Количество на модель
3
№
1
Название детали
Опорная пластина
Заводской номер
L3100-1111005A
Количество на модель
1
№
2
Название детали
Распредвал EPU
Заводской номер
L3100-1111201C
Количество на модель
1
№
3
Название детали
Кольцевая прокладка
Заводской номер
YC208-B12500F
Количество на модель
1
№
4
Название детали
Ключ 6х20
Заводской номер
Q5510620
Количество на модель
1
№
5
Название детали
Установочный штифт
Заводской номер
L3100-11110029-ph
Количество на модель
6
№
6
Название детали
Воздушный клапан принудительного холостого хода
Заводской номер
L3100-1111090B
Количество на модель
1
№
7
Название детали
Кольцевая прокладка
Заводской номер
YC208-A00800
Количество на модель
6
№
8
Название детали
Соединение трубопровода II
Заводской номер
L3100-1111305
Количество на модель
1
№
9
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
Q18412117TF2
Количество на модель
2
№
11
Название детали
Топливный насос высокого давления
Заводской номер
G6000-1111100
Количество на модель
6
№
12
Название детали
Болт М10x70
Заводской номер
Q1841070
Количество на модель
12
№
13
Название детали
Блок ТНВД
Заводской номер
L3100-1111B50A
Количество на модель
№
14
Название детали
Моноблок насоса
Заводской номер
L3100-1111B50B
Количество на модель
1
№
14
Название детали
Воздуховыпускающая резьбовая пробка
Заводской номер
G5800-1111106
Количество на модель
1
№
15
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
1
№
16
Название детали
Муфта
Заводской номер
231-3407013
Количество на модель
1
№
17
Название детали
Топливоподкачивающий насос
Заводской номер
G5800-1111800G
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
L3100-1111052
Количество на модель
№
19
Название детали
Болт M12x70
Заводской номер
Q1841270TF2
Количество на модель
2
№
20
Название детали
Болт 10X25
Заводской номер
Q/YC182-1025
Количество на модель
4
№
21
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
Q40010
Количество на модель
4
№
23
Название детали
Трубка возврата масла в сборе
Заводской номер
L3100-1111360C
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
Q1840845
Количество на модель
6
№
25
Название детали
Тарелка
Заводской номер
M5000-1111701
Количество на модель
1
№
26
Название детали
HEXAGON FLANGE BOLT
Заводской номер
Q1841025
Количество на модель
6
№
27
Название детали
Соединитель
Заводской номер
L3100-1111051A
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
L3100-1111361
Количество на модель
№
29
Название детали
Блок подушки
Заводской номер
B3003-3701033
Количество на модель
4
№
30
Название детали
Сборочный узел трубки возврата масла
Заводской номер
L3100-1111350C
Количество на модель
1
№
31
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
1
№
32
Название детали
Соединитель
Заводской номер
L3100-1111304
Количество на модель
1
№
33
Название детали
Шестерня топливного насоса
Заводской номер
L3100-1111121C
Количество на модель
№
34
Название детали
Сигнальная панель кулачка
Заводской номер
L3500-1111006
Количество на модель
1
№
35
Название детали
Болт Mx
Заводской номер
Q1841040TF2
Количество на модель
4
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | Q1841030TF2 | 3 | 3 | 1 | |||
| 2 | Опорная пластина | L3100-1111005A | 1 | 1 | 2 | |||
| 3 | Распредвал EPU | L3100-1111201C | 1 | 1 | 3 | |||
| 4 | Кольцевая прокладка | YC208-B12500F | 1 | 1 | 4 | |||
| 5 | Ключ 6х20 | Q5510620 | 1 | 1 | 5 | |||
| 6 | Установочный штифт | L3100-11110029-ph | 6 | 6 | 6 | |||
| 7 | Воздушный клапан принудительного холостого хода | L3100-1111090B | 1 | 1 | 7 | |||
| 8 | Кольцевая прокладка | YC208-A00800 | 6 | 6 | 8 | |||
| 9 | Соединение трубопровода II | L3100-1111305 | 1 | 1 | 9 | |||
| 10 | Комбинированная уплотнительная шайба | Q/YC149-12 | 1 | 1 | 10 | |||
| 11 | Болт | Q18412117TF2 | 2 | 2 | 11 | |||
| 12 | Топливный насос высокого давления | G6000-1111100 | 6 | 6 | 12 | |||
| 13 | Болт М10x70 | Q1841070 | 12 | 12 | 13 | |||
| 14 | Блок ТНВД | L3100-1111B50A | 14 | |||||
| 14 | Моноблок насоса | L3100-1111B50B | 1 | 1 | 14 | |||
| 15 | Воздуховыпускающая резьбовая пробка | G5800-1111106 | 1 | 1 | 15 | |||
| 16 | Уплотнительная шайба d10 | Q/YC149-10 | 1 | 1 | 16 | |||
| 17 | Муфта | 231-3407013 | 1 | 1 | 17 | |||
| 18 | Топливоподкачивающий насос | G5800-1111800G | 1 | 1 | 18 | |||
| 19 | прокладка | L3100-1111052 | 19 | |||||
| 20 | Болт M12x70 | Q1841270TF2 | 2 | 2 | 20 | |||
| 21 | Болт 10X25 | Q/YC182-1025 | 4 | 4 | 21 | |||
| 22 | Пружинная шайба | Q40310 | 4 | 4 | 22 | |||
| 23 | Шайба | Q40010 | 4 | 4 | 23 | |||
| 24 | Трубка возврата масла в сборе | L3100-1111360C | 1 | 1 | 24 | |||
| 25 | Болт | Q1840845 | 6 | 6 | 25 | |||
| 26 | Тарелка | M5000-1111701 | 1 | 1 | 26 | |||
| 27 | HEXAGON FLANGE BOLT | Q1841025 | 6 | 6 | 27 | |||
| 28 | Соединитель | L3100-1111051A | 1 | 1 | 28 | |||
| 29 | прокладка | L3100-1111361 | 29 | |||||
| 30 | Блок подушки | B3003-3701033 | 4 | 4 | 30 | |||
| 31 | Сборочный узел трубки возврата масла | L3100-1111350C | 1 | 1 | 31 | |||
| 32 | Уплотнительное кольцо d16 | Q/YC149-16 | 1 | 1 | 32 | |||
| 33 | Соединитель | L3100-1111304 | 1 | 1 | 33 | |||
| 34 | Шестерня топливного насоса | L3100-1111121C | 34 | |||||
| 35 | Сигнальная панель кулачка | L3500-1111006 | 1 | 1 | 35 | |||
| 36 | Болт Mx | Q1841040TF2 | 4 | 4 | 36 |
