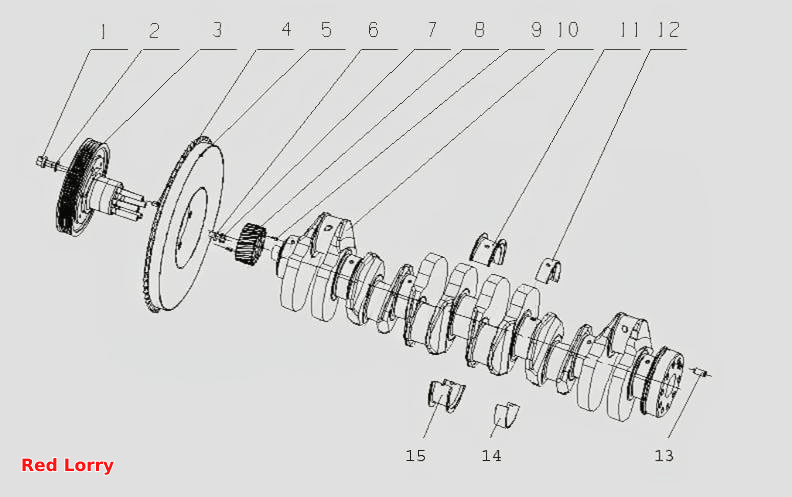

L37LA- Коленвал и маховик в сборе
100%
Название детали
Наборы вкладышей вкладыш коренного подшипника (Красный)
Заводской номер
L3000-1005014-H
Количество на модель
1
№
Название детали
Наборы корпуса толкающего коленчатого вала (Синий)
Заводской номер
L3000-1005012B-L
Количество на модель
1
№
Название детали
Наборы корпуса толкающего коленчатого вала (Красный)
Заводской номер
L3000-1005012B-H
Количество на модель
1
№
Название детали
Наборы вкладышей вкладыш коренного подшипника (Синий)
Заводской номер
L3000-1005014-L
Количество на модель
1
№
Название детали
Болт шкива
Заводской номер
A3100-1005034A
Количество на модель
6
№
1
Название детали
Составная шайба
Заводской номер
L3000-1005017
Количество на модель
6
№
2
Название детали
Шкив
Заводской номер
L4600-1005201
Количество на модель
1
№
3
Название детали
Шпилька 8x14
Заводской номер
YC24-0814
Количество на модель
1
№
4
Название детали
Сборочный узел силиконового амортизатора вибрации
Заводской номер
L3100-1005240B
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
530-1009002
Количество на модель
6
№
6
Название детали
Болт M10x25
Заводской номер
GB/T16674-1025-12.9-ph
Количество на модель
6
№
7
Название детали
Распределительная шестерня коленвала
Заводской номер
L4600-1005002A
Количество на модель
1
№
8
Название детали
Pin
Заводской номер
A3100-1005018
Количество на модель
2
№
9
Название детали
Коленвал
Заводской номер
L3000-1005019A
Количество на модель
1
№
10
Название детали
Упорный подшипник коленчатого вала нижний верхний
Заводской номер
L3000-1005012B
Количество на модель
№
11
Название детали
Коренной подшипник (Верхний)
Заводской номер
L3000-1005014
Количество на модель
№
12
Название детали
Цилиндрический палец 12х26
Заводской номер
YC24-B1226
Количество на модель
1
№
13
Название детали
Коренной подшипник (Нижний)
Заводской номер
L3000-1005016
Количество на модель
№
14
Название детали
Упорный подшипник коленчатого вала нижний
Заводской номер
L3000-1005013B
Количество на модель
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Наборы вкладышей вкладыш коренного подшипника (Красный) | L3000-1005014-H | 1 | 1 | |||||
| Наборы корпуса толкающего коленчатого вала (Синий) | L3000-1005012B-L | 1 | 1 | |||||
| Наборы корпуса толкающего коленчатого вала (Красный) | L3000-1005012B-H | 1 | 1 | |||||
| Наборы вкладышей вкладыш коренного подшипника (Синий) | L3000-1005014-L | 1 | 1 | |||||
| 1 | Болт шкива | A3100-1005034A | 6 | 6 | 1 | |||
| 2 | Составная шайба | L3000-1005017 | 6 | 6 | 2 | |||
| 3 | Шкив | L4600-1005201 | 1 | 1 | 3 | |||
| 4 | Шпилька 8x14 | YC24-0814 | 1 | 1 | 4 | |||
| 5 | Сборочный узел силиконового амортизатора вибрации | L3100-1005240B | 1 | 1 | 5 | |||
| 6 | Шайба | 530-1009002 | 6 | 6 | 6 | |||
| 7 | Болт M10x25 | GB/T16674-1025-12.9-ph | 6 | 6 | 7 | |||
| 8 | Распределительная шестерня коленвала | L4600-1005002A | 1 | 1 | 8 | |||
| 9 | Pin | A3100-1005018 | 2 | 2 | 9 | |||
| 10 | Коленвал | L3000-1005019A | 1 | 1 | 10 | |||
| 11 | Упорный подшипник коленчатого вала нижний верхний | L3000-1005012B | 11 | |||||
| 12 | Коренной подшипник (Верхний) | L3000-1005014 | 12 | |||||
| 13 | Цилиндрический палец 12х26 | YC24-B1226 | 1 | 1 | 13 | |||
| 14 | Коренной подшипник (Нижний) | L3000-1005016 | 14 | |||||
| 15 | Упорный подшипник коленчатого вала нижний | L3000-1005013B | 15 |
