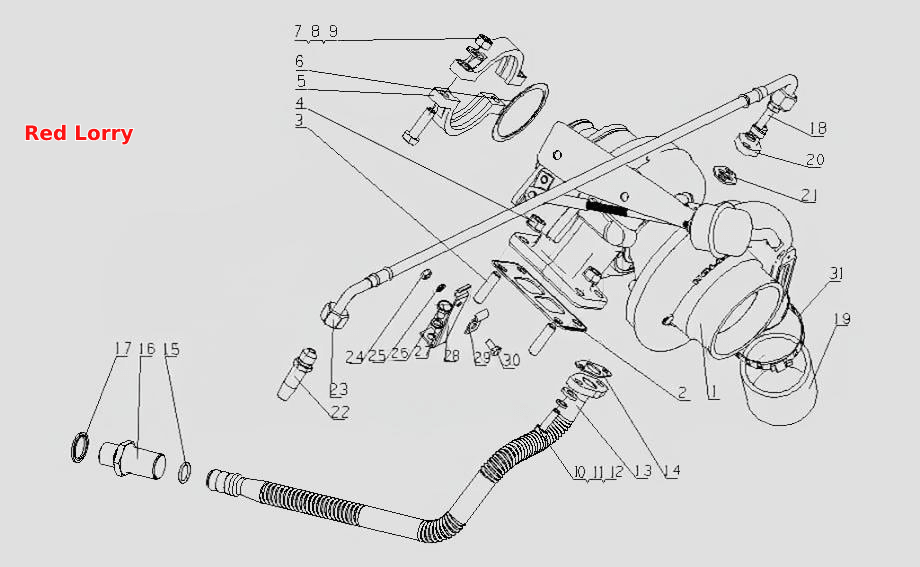

L330C- Турбонагнетатель в сборе
100%
Название детали
Турбонагнетатель
Заводской номер
L3005-1118100C
Количество на модель
1
№
1
Название детали
Прокладка турбокомпрессора
Заводской номер
L3000-1118002
Количество на модель
1
№
2
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
4
№
3
Название детали
Орех
Заводской номер
M3000-1118206B
Количество на модель
4
№
4
Название детали
Стопорное кольцо
Заводской номер
G0100-1118072C
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
G0100-1118073A
Количество на модель
1
№
6
Название детали
Болт M10x45
Заводской номер
Q1841045TF2
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
8
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
2
№
10
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
11
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
12
Название детали
Сборочный узел сварной трубки возврата масла
Заводской номер
L3002-1118340C
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
M3600-1118301
Количество на модель
1
№
14
Название детали
Уплотнительное кольцо, 65x17
Заводской номер
YC208-B01700F
Количество на модель
2
№
15
Название детали
Соеденитель возврата масла
Заводской номер
475D-1002071B
Количество на модель
1
№
16
Название детали
Уплотнительная шайба
Заводской номер
Q/YC149-24
Количество на модель
1
№
17
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
18
Название детали
Соеденительный шланг выпуска компрессора
Заводской номер
151-1008018
Количество на модель
1
№
19
Название детали
Масловпускное соединение
Заводской номер
475D-1118211
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
1
№
21
Название детали
Масловпускное соединение турбоускорителя
Заводской номер
475D-1013019B
Количество на модель
1
№
22
Название детали
Трубка подачи масла
Заводской номер
B4000-1118030
Количество на модель
1
№
23
Название детали
гайка
Заводской номер
Q340B06
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
Q150B0812
Количество на модель
1
№
26
Название детали
Зажим трубы II
Заводской номер
B3000-1118062
Количество на модель
1
№
28
Название детали
Зажим трубы I
Заводской номер
B3000-1118061
Количество на модель
1
№
29
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0612
Количество на модель
1
№
30
Название детали
Обруч
Заводской номер
Q/YC147.1-76
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбонагнетатель | L3005-1118100C | 1 | 1 | 1 | |||
| 2 | Прокладка турбокомпрессора | L3000-1118002 | 1 | 1 | 2 | |||
| 3 | Шпилька | 150-1118001 | 4 | 4 | 3 | |||
| 4 | Орех | M3000-1118206B | 4 | 4 | 4 | |||
| 5 | Стопорное кольцо | G0100-1118072C | 2 | 2 | 5 | |||
| 6 | прокладка | G0100-1118073A | 1 | 1 | 6 | |||
| 7 | Болт M10x45 | Q1841045TF2 | 2 | 2 | 7 | |||
| 8 | Шайба | Q40110 | 2 | 2 | 8 | |||
| 9 | Nut | Q340B10 | 4 | 4 | 9 | |||
| 10 | Шайба | 6105Q-3509013 | 2 | 2 | 10 | |||
| 11 | Пружинная шайба | Q40308 | 2 | 2 | 11 | |||
| 12 | Hex.screw | Q150B0825TF2 | 2 | 2 | 12 | |||
| 13 | Сборочный узел сварной трубки возврата масла | L3002-1118340C | 1 | 1 | 13 | |||
| 14 | прокладка | M3600-1118301 | 1 | 1 | 14 | |||
| 15 | Уплотнительное кольцо, 65x17 | YC208-B01700F | 2 | 2 | 15 | |||
| 16 | Соеденитель возврата масла | 475D-1002071B | 1 | 1 | 16 | |||
| 17 | Уплотнительная шайба | Q/YC149-24 | 1 | 1 | 17 | |||
| 18 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 18 | |||
| 19 | Соеденительный шланг выпуска компрессора | 151-1008018 | 1 | 1 | 19 | |||
| 20 | Масловпускное соединение | 475D-1118211 | 1 | 1 | 20 | |||
| 21 | Шайба | 150-1118031B | 1 | 1 | 21 | |||
| 22 | Масловпускное соединение турбоускорителя | 475D-1013019B | 1 | 1 | 22 | |||
| 23 | Трубка подачи масла | B4000-1118030 | 1 | 1 | 23 | |||
| 24 | гайка | Q340B06 | 1 | 1 | 24 | |||
| 25 | Шайба | Q40306 | 1 | 1 | 25 | |||
| 26 | Болт | Q150B0812 | 1 | 1 | 26 | |||
| 28 | Зажим трубы II | B3000-1118062 | 1 | 1 | 28 | |||
| 29 | Зажим трубы I | B3000-1118061 | 1 | 1 | 29 | |||
| 30 | Болт с шестигранной головкой | Q150B0612 | 1 | 1 | 30 | |||
| 31 | Обруч | Q/YC147.1-76 | 2 | 2 | 31 |
