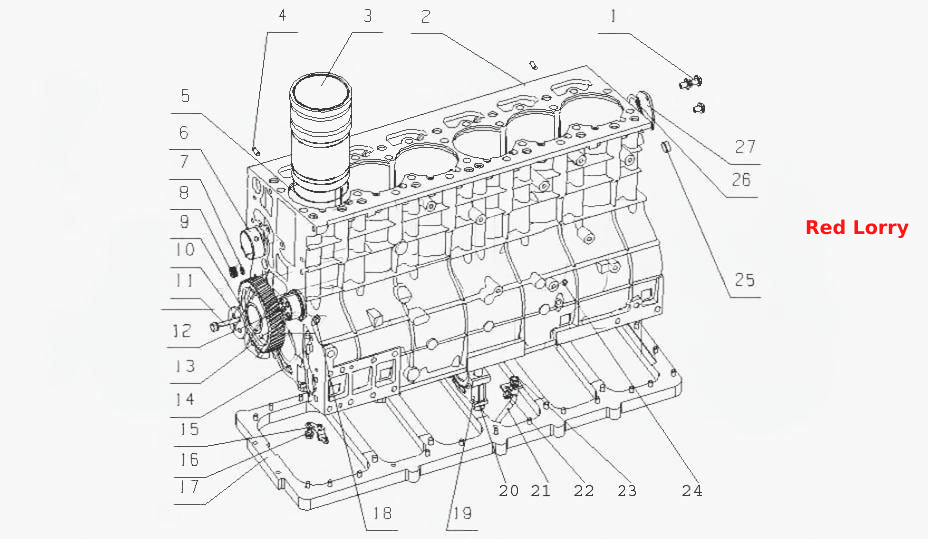

L470A- Блок цилиндров в сборе
100%
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
3
№
1
Название детали
Блок цилиндров
Заводской номер
L4700-1002114B
Количество на модель
1
№
2
Название детали
Гильза цилиндра
Заводской номер
L3000-1002106B
Количество на модель
№
3
Название детали
Контакт 8x20
Заводской номер
YC24-0820
Количество на модель
2
№
4
Название детали
Уплотнительное кольцо гильзы цилиндров
Заводской номер
L3000-1002063
Количество на модель
№
5
Название детали
Втулка распределительного вала
Заводской номер
L3000-1002011
Количество на модель
7
№
6
Название детали
О- образное кольцо х
Заводской номер
YC208-B01600F
Количество на модель
1
№
7
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
8
Название детали
Регулировка промежуточной шестерни
Заводской номер
L3000-1002051
Количество на модель
1
№
9
Название детали
Сдерживающая крышка распределительной средней шестерни
Заводской номер
L3000-1002307
Количество на модель
1
№
10
Название детали
Болт вала промежуточной шестерни
Заводской номер
L3000-1002304
Количество на модель
4
№
11
Название детали
Резьбовая заглушка M8x1
Заводской номер
Q61508
Количество на модель
1
№
12
Название детали
Вал промежуточной шестерни
Заводской номер
L3000-1002306
Количество на модель
1
№
13
Название детали
Основная крышка подшипника
Заводской номер
L3000-1002014
Количество на модель
6
№
14
Название детали
Сварная часть наконечника
Заводской номер
L3000-1002170C
Количество на модель
6
№
15
Название детали
Болт M8x12
Заводской номер
Q1840812TF2
Количество на модель
6
№
16
Название детали
Усилитель пластины в сборе
Заводской номер
L3000-1002200
Количество на модель
1
№
17
Название детали
Коническая пробка
Заводской номер
Q61901
Количество на модель
2
№
18
Название детали
Крышка среднего подшипника коленчатого вала
Заводской номер
L3000-1002116
Количество на модель
1
№
19
Название детали
Болт основной крышки подшипника
Заводской номер
L3000-1002118
Количество на модель
14
№
20
Название детали
Части трубы возврата масла
Заводской номер
L3000-1002100A
Количество на модель
1
№
21
Название детали
Кольцевая прокладка
Заводской номер
YC208-K01400F
Количество на модель
1
№
23
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
2
№
24
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
25
Название детали
Прокладка крышки распредвала
Заводской номер
A3100-1002103
Количество на модель
№
26
Название детали
Крышка распредвала
Заводской номер
A3100-1002102
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Q1840816 | 3 | 3 | 1 | |||
| 2 | Блок цилиндров | L4700-1002114B | 1 | 1 | 2 | |||
| 3 | Гильза цилиндра | L3000-1002106B | 3 | |||||
| 4 | Контакт 8x20 | YC24-0820 | 2 | 2 | 4 | |||
| 5 | Уплотнительное кольцо гильзы цилиндров | L3000-1002063 | 5 | |||||
| 6 | Втулка распределительного вала | L3000-1002011 | 7 | 7 | 6 | |||
| 7 | О- образное кольцо х | YC208-B01600F | 1 | 1 | 7 | |||
| 8 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 8 | |||
| 9 | Регулировка промежуточной шестерни | L3000-1002051 | 1 | 1 | 9 | |||
| 10 | Сдерживающая крышка распределительной средней шестерни | L3000-1002307 | 1 | 1 | 10 | |||
| 11 | Болт вала промежуточной шестерни | L3000-1002304 | 4 | 4 | 11 | |||
| 12 | Резьбовая заглушка M8x1 | Q61508 | 1 | 1 | 12 | |||
| 13 | Вал промежуточной шестерни | L3000-1002306 | 1 | 1 | 13 | |||
| 14 | Основная крышка подшипника | L3000-1002014 | 6 | 6 | 14 | |||
| 15 | Сварная часть наконечника | L3000-1002170C | 6 | 6 | 15 | |||
| 16 | Болт M8x12 | Q1840812TF2 | 6 | 6 | 16 | |||
| 17 | Усилитель пластины в сборе | L3000-1002200 | 1 | 1 | 17 | |||
| 18 | Коническая пробка | Q61901 | 2 | 2 | 18 | |||
| 19 | Крышка среднего подшипника коленчатого вала | L3000-1002116 | 1 | 1 | 19 | |||
| 20 | Болт основной крышки подшипника | L3000-1002118 | 14 | 14 | 20 | |||
| 21 | Части трубы возврата масла | L3000-1002100A | 1 | 1 | 21 | |||
| 23 | Кольцевая прокладка | YC208-K01400F | 1 | 1 | 23 | |||
| 24 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 2 | 2 | 24 | |||
| 25 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 25 | |||
| 26 | Прокладка крышки распредвала | A3100-1002103 | 26 | |||||
| 27 | Крышка распредвала | A3100-1002102 | 1 | 1 | 27 |
