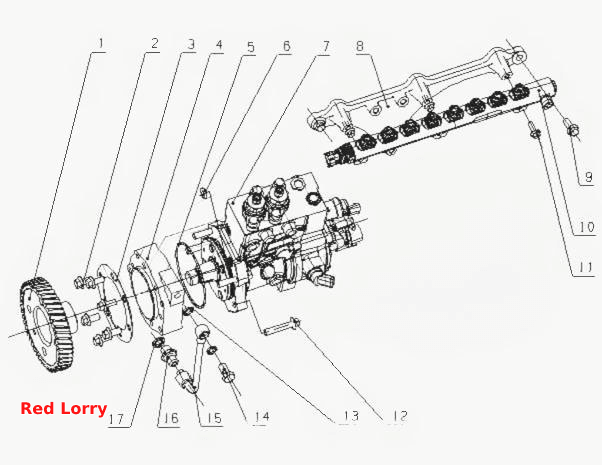

L4700- Топливный насос высокого давления в сборе
100%
Название детали
Воздушный клапан принудительного холостого хода
Заводской номер
L4700-1111090-A38
Количество на модель
1
№
Название детали
Механизм насоса
Заводской номер
L4700-1111-77-A38
Количество на модель
1
№
Название детали
Измерительный клапан
Заводской номер
L4700-1111-61-A38
Количество на модель
1
№
Название детали
Датчик скорости
Заводской номер
L4700-1111-51-A38
Количество на модель
1
№
Название детали
Механизм топливного насоса
Заводской номер
L4700-1111003
Количество на модель
1
№
1
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
6
№
2
Название детали
Прокладка пластины сцепления
Заводской номер
A5000-1111002
Количество на модель
1
№
3
Название детали
Соеденительная планка топливного насоса
Заводской номер
L4700-1111001
Количество на модель
1
№
4
Название детали
Кольцевая прокладка
Заводской номер
YC208-R10000F
Количество на модель
1
№
5
Название детали
Кольцевая прокладка
Заводской номер
YC208-Q01180F
Количество на модель
1
№
6
Название детали
Топливный насос высокого давления
Заводской номер
L4700-1111100-A38
Количество на модель
1
№
7
Название детали
Кронштейн трубки аккумуляторной системы подачи
Заводской номер
L4700-1111030A
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
Q1841025TF2
Количество на модель
3
№
9
Название детали
Компонент трубки аккумуляторной системы подачи
Заводской номер
L4700-1111A00
Количество на модель
1
№
10
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
3
№
11
Название детали
Болт
Заводской номер
Q1841035TF2
Количество на модель
4
№
12
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
2
№
13
Название детали
Шарнирный болт
Заводской номер
Q/YC901-1C12125
Количество на модель
1
№
14
Название детали
Сборочный узел трубки подачи масла
Заводской номер
L4700-1111350B
Количество на модель
1
№
15
Название детали
Соединитель
Заводской номер
L3100-1111304
Количество на модель
1
№
16
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздушный клапан принудительного холостого хода | L4700-1111090-A38 | 1 | 1 | |||||
| Механизм насоса | L4700-1111-77-A38 | 1 | 1 | |||||
| Измерительный клапан | L4700-1111-61-A38 | 1 | 1 | |||||
| Датчик скорости | L4700-1111-51-A38 | 1 | 1 | |||||
| 1 | Механизм топливного насоса | L4700-1111003 | 1 | 1 | 1 | |||
| 2 | Болт M10x20 | Q1841020TF2 | 6 | 6 | 2 | |||
| 3 | Прокладка пластины сцепления | A5000-1111002 | 1 | 1 | 3 | |||
| 4 | Соеденительная планка топливного насоса | L4700-1111001 | 1 | 1 | 4 | |||
| 5 | Кольцевая прокладка | YC208-R10000F | 1 | 1 | 5 | |||
| 6 | Кольцевая прокладка | YC208-Q01180F | 1 | 1 | 6 | |||
| 7 | Топливный насос высокого давления | L4700-1111100-A38 | 1 | 1 | 7 | |||
| 8 | Кронштейн трубки аккумуляторной системы подачи | L4700-1111030A | 1 | 1 | 8 | |||
| 9 | Болт | Q1841025TF2 | 3 | 3 | 9 | |||
| 10 | Компонент трубки аккумуляторной системы подачи | L4700-1111A00 | 1 | 1 | 10 | |||
| 11 | Болт M8x20 | Q1840820TF2 | 3 | 3 | 11 | |||
| 12 | Болт | Q1841035TF2 | 4 | 4 | 12 | |||
| 13 | Комбинированная уплотнительная шайба | Q/YC149-12 | 2 | 2 | 13 | |||
| 14 | Шарнирный болт | Q/YC901-1C12125 | 1 | 1 | 14 | |||
| 15 | Сборочный узел трубки подачи масла | L4700-1111350B | 1 | 1 | 15 | |||
| 16 | Соединитель | L3100-1111304 | 1 | 1 | 16 | |||
| 17 | Уплотнительное кольцо d16 | Q/YC149-16 | 1 | 1 | 17 |
