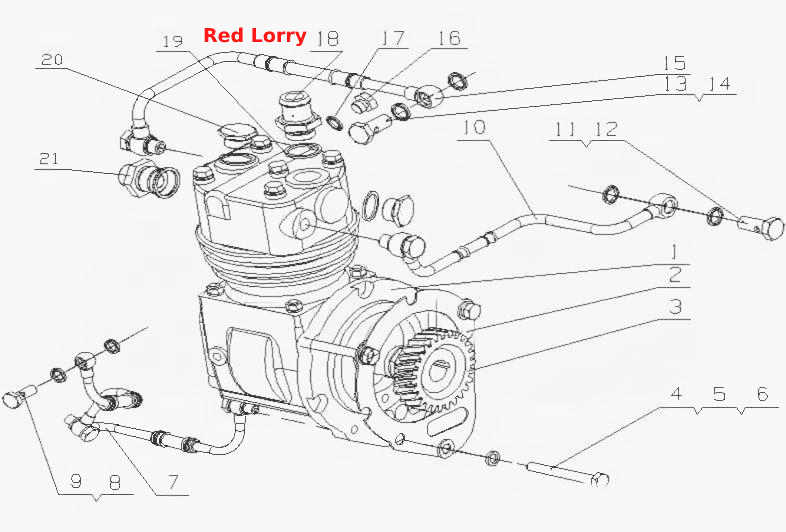

L3002- Пневматический компрессор в сборе
100%
Название детали
Воздушный компрессор
Заводской номер
L3000-3509100A
Количество на модель
1
№
1
Название детали
Gasket, air compressor
Заводской номер
L3000-3509009
Количество на модель
№
2
Название детали
Gear, air compressor
Заводской номер
A3000-3509018
Количество на модель
1
№
3
Название детали
Bolt
Заводской номер
Q150B1075TF2
Количество на модель
3
№
4
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
3
№
5
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
6
Название детали
Weldment, oil suction pipe, air compressor
Заводской номер
L3000-3509030D
Количество на модель
1
№
7
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
3
№
8
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
№
9
Название детали
Сварной элемент впуска воды воздушного компрессора
Заводской номер
L3000-3509050B
Количество на модель
1
№
10
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
2
№
11
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
14
Название детали
Сварной элемент возврата воды воздушного компрессора
Заводской номер
L3000-3509070C
Количество на модель
1
№
15
Название детали
Винтовая пробка
Заводской номер
Q/YC198-22
Количество на модель
1
№
16
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-22
Количество на модель
1
№
17
Название детали
Впускной соедениетель воздушного компрессора
Заводской номер
A4130-3509011
Количество на модель
1
№
18
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
№
19
Название детали
Пробка воздушного компрессора
Заводской номер
E0300-3509015
Количество на модель
2
№
20
Название детали
Сустав выпуска воздуха
Заводской номер
G3209-3509012
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздушный компрессор | L3000-3509100A | 1 | 1 | 1 | |||
| 2 | Gasket, air compressor | L3000-3509009 | 2 | |||||
| 3 | Gear, air compressor | A3000-3509018 | 1 | 1 | 3 | |||
| 4 | Bolt | Q150B1075TF2 | 3 | 3 | 4 | |||
| 5 | Пружинная шайба | Q40310 | 3 | 3 | 5 | |||
| 6 | Шайба | Q40110 | 3 | 3 | 6 | |||
| 7 | Weldment, oil suction pipe, air compressor | L3000-3509030D | 1 | 1 | 7 | |||
| 8 | Масляный полый болт | M3000-1002701A | 3 | 3 | 8 | |||
| 9 | Уплотнительная шайба d10 | Q/YC149-10 | 9 | |||||
| 10 | Сварной элемент впуска воды воздушного компрессора | L3000-3509050B | 1 | 1 | 10 | |||
| 11 | Болт с водяной канавкой | 6QA6-1307017 | 2 | 2 | 11 | |||
| 14 | Комбинированная уплотнительная шайба | Q/YC149-14 | 14 | |||||
| 15 | Сварной элемент возврата воды воздушного компрессора | L3000-3509070C | 1 | 1 | 15 | |||
| 16 | Винтовая пробка | Q/YC198-22 | 1 | 1 | 16 | |||
| 17 | Комбинированная уплотнительная шайба | Q/YC149-22 | 1 | 1 | 17 | |||
| 18 | Впускной соедениетель воздушного компрессора | A4130-3509011 | 1 | 1 | 18 | |||
| 19 | Уплотнительная шайба | G4606-3509014 | 19 | |||||
| 20 | Пробка воздушного компрессора | E0300-3509015 | 2 | 2 | 20 | |||
| 21 | Сустав выпуска воздуха | G3209-3509012 | 1 | 1 | 21 |
