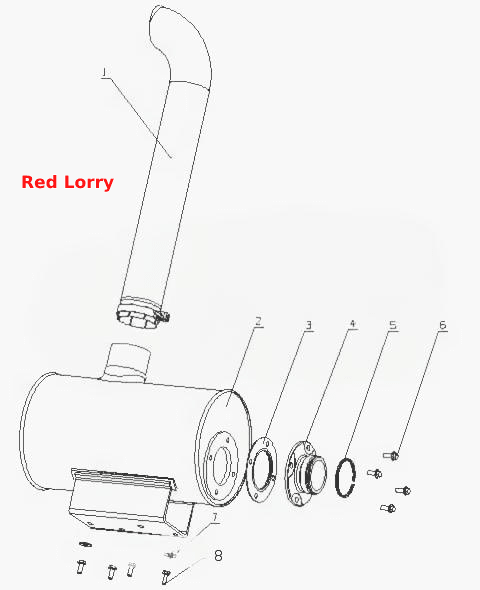

M3015- Глушитель
100%
Название детали
Вытяжной вентилятор дыма глушителя
Заводской номер
M8801-1201200
Количество на модель
1
№
1
Название детали
Глушитель
Заводской номер
M3020-1201100
Количество на модель
1
№
2
Название детали
Сборочный узел прокладки глушителя
Заводской номер
M3000-1201400A
Количество на модель
1
№
3
Название детали
Впускная соеденительная трубка глушителя
Заводской номер
M3000-1201003A
Количество на модель
1
№
4
Название детали
Кольцевой уплотнитель
Заводской номер
M3001-1008223
Количество на модель
2
№
5
Название детали
HEXAGON FLANGE BOLT
Заводской номер
Q1841025
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
Q40210
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
4
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вытяжной вентилятор дыма глушителя | M8801-1201200 | 1 | 1 | 1 | |||
| 2 | Глушитель | M3020-1201100 | 1 | 1 | 2 | |||
| 3 | Сборочный узел прокладки глушителя | M3000-1201400A | 1 | 1 | 3 | |||
| 4 | Впускная соеденительная трубка глушителя | M3000-1201003A | 1 | 1 | 4 | |||
| 5 | Кольцевой уплотнитель | M3001-1008223 | 2 | 2 | 5 | |||
| 6 | HEXAGON FLANGE BOLT | Q1841025 | 4 | 4 | 6 | |||
| 7 | Шайба | Q40210 | 4 | 4 | 7 | |||
| 8 | Болт | Q150B1025 | 4 | 4 | 8 |
