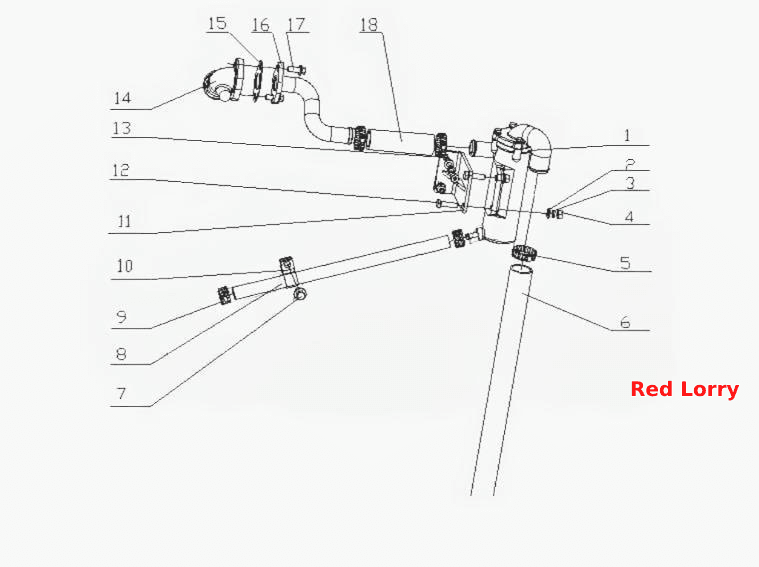

M11D2- Устройство вентиляции картера в сборе
100%
Название детали
Сборочный узел сапуна
Заводской номер
M3200-1002840
Количество на модель
1
№
1
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
2
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
3
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
4
№
4
Название детали
Скоба
Заводской номер
Q67638
Количество на модель
3
№
5
Название детали
Шланг вентиляции
Заводской номер
M3200-1002811A
Количество на модель
1
№
6
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1841016
Количество на модель
1
№
7
Название детали
Шланг возврата масла
Заводской номер
150-1014025
Количество на модель
1
№
8
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
2
№
9
Название детали
Зажим
Заводской номер
A3592-1307053
Количество на модель
1
№
10
Название детали
Кронштейн подшипника
Заводской номер
M6000-1002806
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
Q150B0830
Количество на модель
2
№
12
Название детали
Шпилька M8x18
Заводской номер
Q1200818
Количество на модель
2
№
13
Название детали
Сустав колена трубки
Заводской номер
M6600-1002803A
Количество на модель
1
№
14
Название детали
Gasket
Заводской номер
M3000-1002802
Количество на модель
1
№
15
Название детали
Сварная соеденительная трубка фланца
Заводской номер
M6000-1002840A
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
Q1840820
Количество на модель
2
№
17
Название детали
Соеденительный шланг
Заводской номер
M3400-1002814A
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборочный узел сапуна | M3200-1002840 | 1 | 1 | 1 | |||
| 2 | Wаshеr | Q40108 | 4 | 4 | 2 | |||
| 3 | Пружинная шайба | Q40308 | 4 | 4 | 3 | |||
| 4 | гайка | Q340B08 | 4 | 4 | 4 | |||
| 5 | Скоба | Q67638 | 3 | 3 | 5 | |||
| 6 | Шланг вентиляции | M3200-1002811A | 1 | 1 | 6 | |||
| 7 | Шестигранный фланцевый болт | Q1841016 | 1 | 1 | 7 | |||
| 8 | Шланг возврата масла | 150-1014025 | 1 | 1 | 8 | |||
| 9 | Хомут червячный | Q67627 | 2 | 2 | 9 | |||
| 10 | Зажим | A3592-1307053 | 1 | 1 | 10 | |||
| 11 | Кронштейн подшипника | M6000-1002806 | 1 | 1 | 11 | |||
| 12 | Болт | Q150B0830 | 2 | 2 | 12 | |||
| 13 | Шпилька M8x18 | Q1200818 | 2 | 2 | 13 | |||
| 14 | Сустав колена трубки | M6600-1002803A | 1 | 1 | 14 | |||
| 15 | Gasket | M3000-1002802 | 1 | 1 | 15 | |||
| 16 | Сварная соеденительная трубка фланца | M6000-1002840A | 1 | 1 | 16 | |||
| 17 | Болт | Q1840820 | 2 | 2 | 17 | |||
| 18 | Соеденительный шланг | M3400-1002814A | 1 | 1 | 18 |
