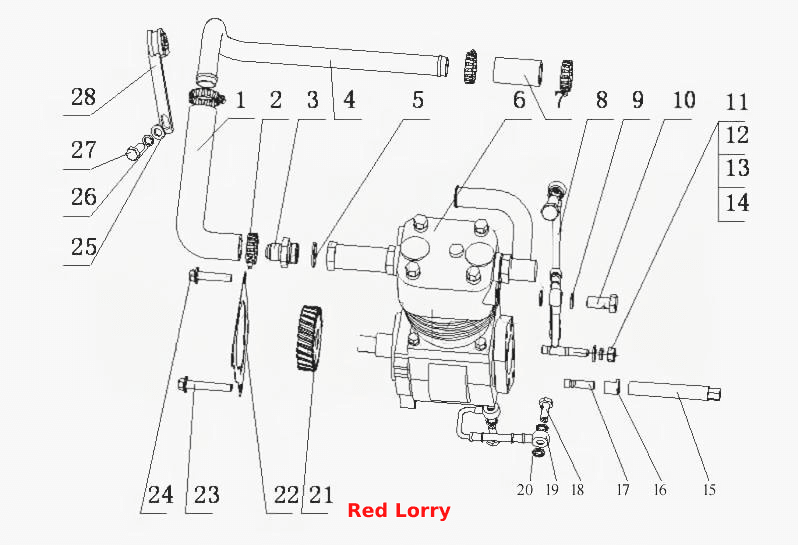

M2AD1- Пневматический компрессор в сборе
100%
Название детали
Поворотная резиновая трубка
Заводской номер
M3013-3509043
Количество на модель
1
№
1
Название детали
Петля обруча
Заводской номер
Q6763809043S
Количество на модель
4
№
2
Название детали
Соединение выпуска воздушного компрессора
Заводской номер
234-3509012A
Количество на модель
1
№
3
Название детали
Вентиляционная трубка
Заводской номер
M3201-350904
Количество на модель
1
№
4
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
1
№
5
Название детали
Воздушный компрессор
Заводской номер
M3400-3509100J
Количество на модель
1
№
6
Название детали
Резиновая трубка
Заводской номер
A3100-1307052
Количество на модель
1
№
7
Название детали
Сборочный узел трубки впуска воды воздушного компрессора
Заводской номер
M8801-3509340
Количество на модель
1
№
8
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
4
№
9
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
2
№
10
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
Q403107017S
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
1
№
13
Название детали
Шпилька
Заводской номер
Q1201045TF2
Количество на модель
1
№
14
Название детали
Stud
Заводской номер
M3400-3509011
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
M3400-3509035
Количество на модель
1
№
16
Название детали
Length nut
Заводской номер
M3400-3509012
Количество на модель
1
№
17
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
2
№
18
Название детали
Части впуска масла воздушного компрессора
Заводской номер
M3400-3509030C
Количество на модель
1
№
19
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
4
№
20
Название детали
Шестерня воздушного компрессора
Заводской номер
M3400-3509001A
Количество на модель
1
№
21
Название детали
Прокладка воздушного компрессора
Заводской номер
M3400-3509009A
Количество на модель
1
№
22
Название детали
Болт M10x60
Заводской номер
Q1841060TF2
Количество на модель
1
№
23
Название детали
Болт M10x45
Заводской номер
Q1841045TF2
Количество на модель
1
№
24
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
1
№
27
Название детали
Кронштеин воздуховода
Заводской номер
M34D1-3509050
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поворотная резиновая трубка | M3013-3509043 | 1 | 1 | 1 | |||
| 2 | Петля обруча | Q6763809043S | 4 | 4 | 2 | |||
| 3 | Соединение выпуска воздушного компрессора | 234-3509012A | 1 | 1 | 3 | |||
| 4 | Вентиляционная трубка | M3201-350904 | 1 | 1 | 4 | |||
| 5 | Уплотнительная шайба | G4606-3509014 | 1 | 1 | 5 | |||
| 6 | Воздушный компрессор | M3400-3509100J | 1 | 1 | 6 | |||
| 7 | Резиновая трубка | A3100-1307052 | 1 | 1 | 7 | |||
| 8 | Сборочный узел трубки впуска воды воздушного компрессора | M8801-3509340 | 1 | 1 | 8 | |||
| 9 | Комбинированная уплотнительная шайба | Q/YC149-14 | 4 | 4 | 9 | |||
| 10 | Болт с водяной канавкой | 6QA6-1307017 | 2 | 2 | 10 | |||
| 11 | Nut | Q340B10 | 1 | 1 | 11 | |||
| 12 | Шайба | Q403107017S | 1 | 1 | 12 | |||
| 13 | Шайба | Q40110 | 1 | 1 | 13 | |||
| 14 | Шпилька | Q1201045TF2 | 1 | 1 | 14 | |||
| 15 | Stud | M3400-3509011 | 1 | 1 | 15 | |||
| 16 | Шайба | M3400-3509035 | 1 | 1 | 16 | |||
| 17 | Length nut | M3400-3509012 | 1 | 1 | 17 | |||
| 18 | Масляный полый болт | M3000-1002701A | 2 | 2 | 18 | |||
| 19 | Части впуска масла воздушного компрессора | M3400-3509030C | 1 | 1 | 19 | |||
| 20 | Уплотнительная шайба d10 | Q/YC149-10 | 4 | 4 | 20 | |||
| 21 | Шестерня воздушного компрессора | M3400-3509001A | 1 | 1 | 21 | |||
| 22 | Прокладка воздушного компрессора | M3400-3509009A | 1 | 1 | 22 | |||
| 23 | Болт M10x60 | Q1841060TF2 | 1 | 1 | 23 | |||
| 24 | Болт M10x45 | Q1841045TF2 | 1 | 1 | 24 | |||
| 26 | Пружинная шайба | Q40310 | 1 | 1 | 26 | |||
| 27 | Болт | Q150B1025 | 1 | 1 | 27 | |||
| 28 | Кронштеин воздуховода | M34D1-3509050 | 1 | 1 | 28 |
