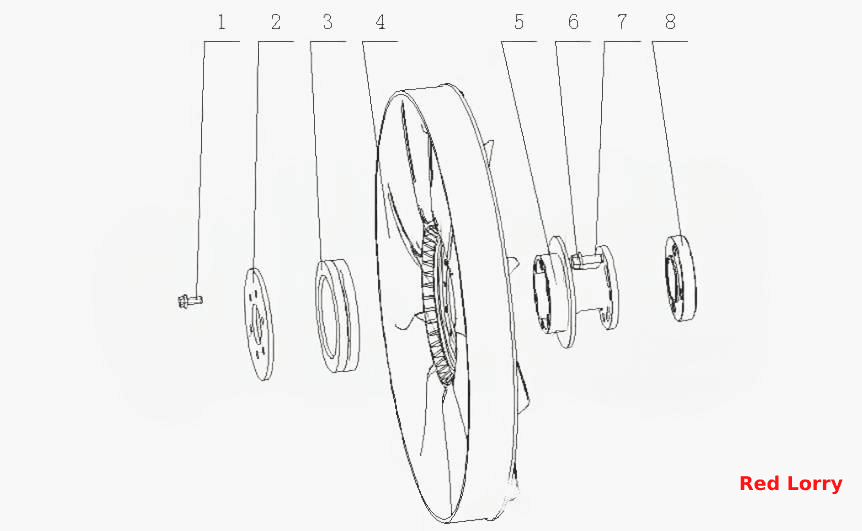

M2AD1- Вентилятор в сборе
100%
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
6
№
1
Название детали
Нажимной диск
Заводской номер
M32X2-1308202A
Количество на модель
1
№
2
Название детали
Амортизирующее резиновое кольцо
Заводской номер
M33B1-1308203
Количество на модель
1
№
3
Название детали
Сборочный узел вентилятора
Заводской номер
M32F1-1308150
Количество на модель
1
№
4
Название детали
Вал амортизатора вибрации вентилятора
Заводской номер
M33B1-1308205
Количество на модель
1
№
5
Название детали
Шестигранная стопорная гайка с фланцевой поверхностью
Заводской номер
Q33012T13F2
Количество на модель
4
№
6
Название детали
Резьбовая шпилька
Заводской номер
Q1201245TF2
Количество на модель
4
№
7
Название детали
Блок подушки вентилятора
Заводской номер
M2AD1-1308102
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M10x20 | Q1841020TF2 | 6 | 6 | 1 | |||
| 2 | Нажимной диск | M32X2-1308202A | 1 | 1 | 2 | |||
| 3 | Амортизирующее резиновое кольцо | M33B1-1308203 | 1 | 1 | 3 | |||
| 4 | Сборочный узел вентилятора | M32F1-1308150 | 1 | 1 | 4 | |||
| 5 | Вал амортизатора вибрации вентилятора | M33B1-1308205 | 1 | 1 | 5 | |||
| 6 | Шестигранная стопорная гайка с фланцевой поверхностью | Q33012T13F2 | 4 | 4 | 6 | |||
| 7 | Резьбовая шпилька | Q1201245TF2 | 4 | 4 | 7 | |||
| 8 | Блок подушки вентилятора | M2AD1-1308102 | 1 | 1 | 8 |
