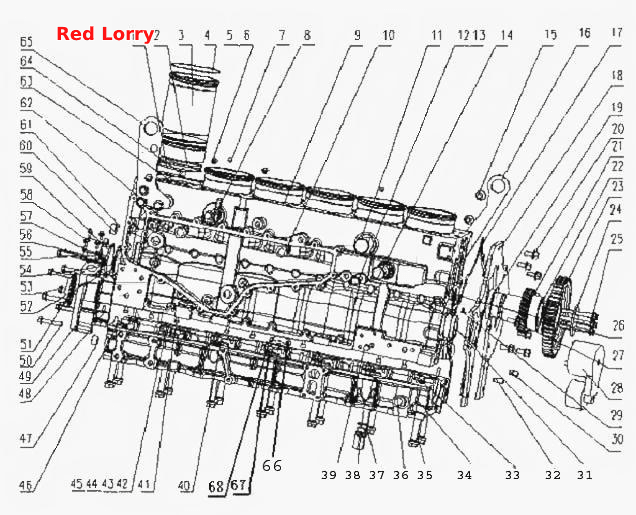

M6298- Блок цилиндров в сборе
100%
Название детали
Уплотнительное кольцо гильзы цилиндров
Заводской номер
M3000-1002107
Количество на модель
№
1
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
M3000-1002108
Количество на модель
№
2
Название детали
Гильза цилиндра
Заводской номер
M1000-1002106
Количество на модель
6
№
3
Название детали
Кольцевой уплотнитель водяной гильзы цилиндра III
Заводской номер
M1000-1002132A
Количество на модель
6
№
4
Название детали
Винтовая пробка M10x1
Заводской номер
Q/YC198-10
Количество на модель
№
5
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
2
№
6
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
2
№
7
Название детали
Сустав колена трубки
Заводской номер
M6600-1002803A
Количество на модель
1
№
8
Название детали
Блок цилиндров
Заводской номер
M1000-1002114A
Количество на модель
1
№
9
Название детали
Внутренняя шестигранная перамидальная винтовая пробка NPT
Заводской номер
Q61910
Количество на модель
3
№
10
Название детали
Пробка шарового типа
Заводской номер
150-1002019
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
Q/YC198-14
Количество на модель
1
№
12
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
6
№
13
Название детали
Пробка шарового типа
Заводской номер
150-1002021
Количество на модель
1
№
14
Название детали
Болт M12x25
Заводской номер
Q1841225TF2
Количество на модель
2
№
15
Название детали
Заднее подъемное приспособление
Заводской номер
M41J1-1002002
Количество на модель
1
№
16
Название детали
Шайба корпуса редуктора
Заводской номер
M6600-1002202B
Количество на модель
1
№
17
Название детали
Крышка корпуса редуктора
Заводской номер
M6600-1002203A
Количество на модель
№
18
Название детали
Вал промежуточной шестерни
Заводской номер
M3400-1002306A
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
Q/YC207-1225
Количество на модель
5
№
20
Название детали
Малая промежуточная шестерня
Заводской номер
M3400-1002341B
Количество на модель
1
№
21
Название детали
Втулка большой промежуточной шестерни
Заводской номер
M3400-1002352C
Количество на модель
1
№
22
Название детали
Большая промежуточная шестерня
Заводской номер
M3400-1002351B
Количество на модель
1
№
23
Название детали
Антифрикционная пластина промежуточной шестерни
Заводской номер
M3400-102311A
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
Q/YC207-1090
Количество на модель
6
№
25
Название детали
Пробка шарового типа
Заводской номер
YC7-28
Количество на модель
1
№
26
Название детали
Сборорочный узел шкива растяжения
Заводской номер
M6600-1002450
Количество на модель
1
№
28
Название детали
Пробка шарового типа
Заводской номер
YC7-16
Количество на модель
1
№
29
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
30
Название детали
Втулка распредвала II
Заводской номер
M3000-1002128
Количество на модель
1
№
31
Название детали
Связаться с 12x30
Заводской номер
YC24-B1230
Количество на модель
1
№
32
Название детали
Круглый установочный штырь
Заводской номер
M3400-1002161A
Количество на модель
1
№
33
Название детали
Картер
Заводской номер
M1000-1002123A
Количество на модель
1
№
34
Название детали
Болты главного подшипника
Заводской номер
M3000-1002118A
Количество на модель
14
№
35
Название детали
Винтовая пробка
Заводской номер
M6600-1013110
Количество на модель
1
№
36
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-22
Количество на модель
1
№
37
Название детали
Часть клапана регулировки давления
Заводской номер
M3000-1002C00D
Количество на модель
1
№
38
Название детали
Пробка
Заводской номер
Q618B02
Количество на модель
1
№
39
Название детали
Кольцевой уплотнитель
Заводской номер
M3000-1002124
Количество на модель
3
№
40
Название детали
Винт M8x25
Заводской номер
Q218B0825TF2
Количество на модель
24
№
41
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
6
№
42
Название детали
Наконечник в сборе
Заводской номер
M3000-1002740
Количество на модель
6
№
43
Название детали
Пустой масляный болт
Заводской номер
M3000-1002701
Количество на модель
6
№
44
Название детали
Контакт 5X10
Заводской номер
YC24-B0510
Количество на модель
6
№
45
Название детали
Алмазный установочный штырь
Заводской номер
M3400-1002162A
Количество на модель
1
№
46
Название детали
Внутренняя шестигранная конусная пробка
Заводской номер
Q61906
Количество на модель
2
№
47
Название детали
Расположение вкладыша
Заводской номер
M3400-1002128
Количество на модель
2
№
48
Название детали
Корпуса передач
Заводской номер
M6600-1002031C
Количество на модель
1
№
49
Название детали
Болт M10x60
Заводской номер
Q1841060TF2
Количество на модель
6
№
50
Название детали
Сальник 82x105
Заводской номер
YC209-CO82105FR
Количество на модель
1
№
51
Название детали
Подшипник распредвала
Заводской номер
M3000-1002120
Количество на модель
№
52
Название детали
Болт M10x65
Заводской номер
Q1841065TF2
Количество на модель
2
№
53
Название детали
Прокладка крышки осевого люфта распределительного вала
Заводской номер
M400A-1002103
Количество на модель
1
№
54
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
№
55
Название детали
Прокладка корпуса масляного фильтра
Заводской номер
M60QA-1002238
Количество на модель
1
№
56
Название детали
Крышка масляного фильтра
Заводской номер
M1000-1002032
Количество на модель
№
57
Название детали
Болт M8x15
Заводской номер
Q1840815
Количество на модель
2
№
58
Название детали
Сварная часть крышки осевого люфта распределительного вала
Заводской номер
M6600-1002180A
Количество на модель
1
№
59
Название детали
Винтовая пробка вспомогательного канала смазки
Заводской номер
M3400-1002126
Количество на модель
1
№
60
Название детали
Прямой штифт
Заводской номер
YC24-0510
Количество на модель
1
№
61
Название детали
Прямой штифт
Заводской номер
YC24-1222
Количество на модель
6
№
63
Название детали
Установочный штифт
Заводской номер
M3500-1002101
Количество на модель
6
№
64
Название детали
Передняя проушина двигателя
Заводской номер
M1000-1002140
Количество на модель
1
№
65
Название детали
прокладка
Заводской номер
L3400-1118301A
Количество на модель
1
№
66
Название детали
Обшивочный лист
Заводской номер
M1000-1002162
Количество на модель
1
№
67
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
2
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Уплотнительное кольцо гильзы цилиндров | M3000-1002107 | 1 | |||||
| 2 | Уплотнительное кольцо гильзы цилиндра | M3000-1002108 | 2 | |||||
| 3 | Гильза цилиндра | M1000-1002106 | 6 | 6 | 3 | |||
| 4 | Кольцевой уплотнитель водяной гильзы цилиндра III | M1000-1002132A | 6 | 6 | 4 | |||
| 5 | Винтовая пробка M10x1 | Q/YC198-10 | 5 | |||||
| 6 | Уплотнительная шайба d10 | Q/YC149-10 | 2 | 2 | 6 | |||
| 7 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 2 | 2 | 7 | |||
| 8 | Сустав колена трубки | M6600-1002803A | 1 | 1 | 8 | |||
| 9 | Блок цилиндров | M1000-1002114A | 1 | 1 | 9 | |||
| 10 | Внутренняя шестигранная перамидальная винтовая пробка NPT | Q61910 | 3 | 3 | 10 | |||
| 11 | Пробка шарового типа | 150-1002019 | 1 | 1 | 11 | |||
| 12 | Пробка | Q/YC198-14 | 1 | 1 | 12 | |||
| 13 | Комбинированная уплотнительная шайба | Q/YC149-14 | 6 | 6 | 13 | |||
| 14 | Пробка шарового типа | 150-1002021 | 1 | 1 | 14 | |||
| 15 | Болт M12x25 | Q1841225TF2 | 2 | 2 | 15 | |||
| 16 | Заднее подъемное приспособление | M41J1-1002002 | 1 | 1 | 16 | |||
| 17 | Шайба корпуса редуктора | M6600-1002202B | 1 | 1 | 17 | |||
| 18 | Крышка корпуса редуктора | M6600-1002203A | 18 | |||||
| 19 | Вал промежуточной шестерни | M3400-1002306A | 1 | 1 | 19 | |||
| 20 | Болт | Q/YC207-1225 | 5 | 5 | 20 | |||
| 21 | Малая промежуточная шестерня | M3400-1002341B | 1 | 1 | 21 | |||
| 22 | Втулка большой промежуточной шестерни | M3400-1002352C | 1 | 1 | 22 | |||
| 23 | Большая промежуточная шестерня | M3400-1002351B | 1 | 1 | 23 | |||
| 24 | Антифрикционная пластина промежуточной шестерни | M3400-102311A | 1 | 1 | 24 | |||
| 25 | Болт | Q/YC207-1090 | 6 | 6 | 25 | |||
| 26 | Пробка шарового типа | YC7-28 | 1 | 1 | 26 | |||
| 28 | Сборорочный узел шкива растяжения | M6600-1002450 | 1 | 1 | 28 | |||
| 29 | Пробка шарового типа | YC7-16 | 1 | 1 | 29 | |||
| 30 | Плоский палец | 6105Q-1600011 | 1 | 1 | 30 | |||
| 31 | Втулка распредвала II | M3000-1002128 | 1 | 1 | 31 | |||
| 32 | Связаться с 12x30 | YC24-B1230 | 1 | 1 | 32 | |||
| 33 | Круглый установочный штырь | M3400-1002161A | 1 | 1 | 33 | |||
| 34 | Картер | M1000-1002123A | 1 | 1 | 34 | |||
| 35 | Болты главного подшипника | M3000-1002118A | 14 | 14 | 35 | |||
| 36 | Винтовая пробка | M6600-1013110 | 1 | 1 | 36 | |||
| 37 | Комбинированная уплотнительная шайба | Q/YC149-22 | 1 | 1 | 37 | |||
| 38 | Часть клапана регулировки давления | M3000-1002C00D | 1 | 1 | 38 | |||
| 39 | Пробка | Q618B02 | 1 | 1 | 39 | |||
| 40 | Кольцевой уплотнитель | M3000-1002124 | 3 | 3 | 40 | |||
| 41 | Винт M8x25 | Q218B0825TF2 | 24 | 24 | 41 | |||
| 42 | Шайба | 430-1002163 | 6 | 6 | 42 | |||
| 43 | Наконечник в сборе | M3000-1002740 | 6 | 6 | 43 | |||
| 44 | Пустой масляный болт | M3000-1002701 | 6 | 6 | 44 | |||
| 45 | Контакт 5X10 | YC24-B0510 | 6 | 6 | 45 | |||
| 46 | Алмазный установочный штырь | M3400-1002162A | 1 | 1 | 46 | |||
| 47 | Внутренняя шестигранная конусная пробка | Q61906 | 2 | 2 | 47 | |||
| 48 | Расположение вкладыша | M3400-1002128 | 2 | 2 | 48 | |||
| 49 | Корпуса передач | M6600-1002031C | 1 | 1 | 49 | |||
| 50 | Болт M10x60 | Q1841060TF2 | 6 | 6 | 50 | |||
| 51 | Сальник 82x105 | YC209-CO82105FR | 1 | 1 | 51 | |||
| 52 | Подшипник распредвала | M3000-1002120 | 52 | |||||
| 53 | Болт M10x65 | Q1841065TF2 | 2 | 2 | 53 | |||
| 54 | Прокладка крышки осевого люфта распределительного вала | M400A-1002103 | 1 | 1 | 54 | |||
| 55 | Болт | Q1840816 | 55 | |||||
| 56 | Прокладка корпуса масляного фильтра | M60QA-1002238 | 1 | 1 | 56 | |||
| 57 | Крышка масляного фильтра | M1000-1002032 | 57 | |||||
| 58 | Болт M8x15 | Q1840815 | 2 | 2 | 58 | |||
| 59 | Сварная часть крышки осевого люфта распределительного вала | M6600-1002180A | 1 | 1 | 59 | |||
| 60 | Винтовая пробка вспомогательного канала смазки | M3400-1002126 | 1 | 1 | 60 | |||
| 61 | Прямой штифт | YC24-0510 | 1 | 1 | 61 | |||
| 63 | Прямой штифт | YC24-1222 | 6 | 6 | 63 | |||
| 64 | Установочный штифт | M3500-1002101 | 6 | 6 | 64 | |||
| 65 | Передняя проушина двигателя | M1000-1002140 | 1 | 1 | 65 | |||
| 66 | прокладка | L3400-1118301A | 1 | 1 | 66 | |||
| 67 | Обшивочный лист | M1000-1002162 | 1 | 1 | 67 | |||
| 68 | болт | Q150B0820 | 2 | 2 | 68 |
