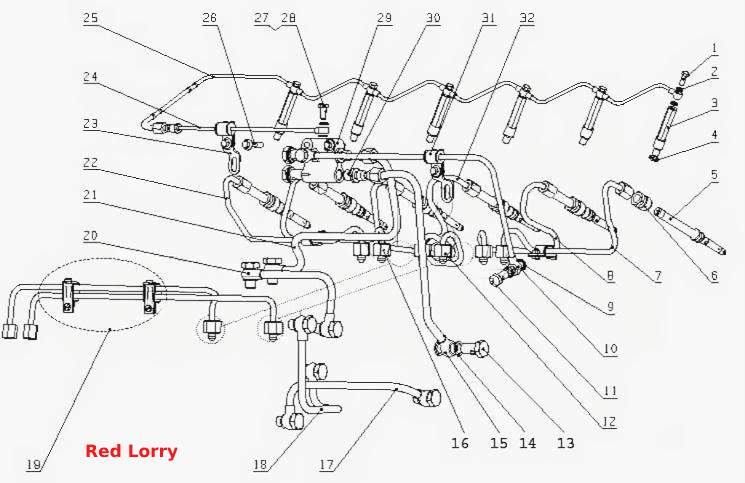

M6000- Полная система подачи топлива
100%
Название детали
Болт
Заводской номер
150-1112012A
Количество на модель
6
№
1
Название детали
Соеденительная изоляционная прокладка
Заводской номер
Q/YC149-6
Количество на модель
№
2
Название детали
Соединение трубки возврата топлива
Заводской номер
M3500-1104003B
Количество на модель
6
№
3
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
№
4
Название детали
Сборочный узел соеденительной трубки высокого давления
Заводской номер
M6000-1104050A
Количество на модель
6
№
5
Название детали
Болт для соединения труб
Заводской номер
L3000-1104131
Количество на модель
6
№
6
Название детали
Часть топливной трубки высокого давления от первого цилиндра
Заводской номер
M6000-11041A0
Количество на модель
1
№
7
Название детали
Часть топливной трубки высокого давления от второго цилиндра
Заводской номер
M6000-11041B0
Количество на модель
1
№
8
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
№
9
Название детали
Трубка аккумуляторной системы подачи, часть трубки возврата масла
Заводской номер
M6000-1104C00
Количество на модель
1
№
10
Название детали
Болт патрубка
Заводской номер
430-1111034
Количество на модель
2
№
11
Название детали
Часть топливной трубки высокого давления от третьего цилиндра
Заводской номер
M6000-11041C0
Количество на модель
1
№
12
Название детали
Топливный полый сустав
Заводской номер
K6000-1104602
Количество на модель
8
№
13
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
№
14
Название детали
Часть трубки впуска топлива блока управления
Заводской номер
M6000-1104F00A
Количество на модель
1
№
15
Название детали
Часть топливной трубки высокого давления от четвертого цилиндра
Заводской номер
M6000-11041D0
Количество на модель
1
№
16
Название детали
Часть трубки впуска топлива блока управления
Заводской номер
M6000-1104G00A
Количество на модель
1
№
17
Название детали
Часть топливной трубки от насос подачи топлива до топливного фильтра
Заводской номер
M6000-1104300B
Количество на модель
1
№
18
Название детали
Часть топливной трубки от насоса подачи топлива к топливной магистрали
Заводской номер
M6000-1104080
Количество на модель
1
№
19
Название детали
Часть топливной трубки от топливного фильтра до топливного насоса
Заводской номер
M6000-1104400B
Количество на модель
1
№
20
Название детали
Часть топливной трубки от топливного распределителя к ТНВД
Заводской номер
M6000-1104700B
Количество на модель
1
№
21
Название детали
Часть топливной трубки высокого давления от шестого цилиндра
Заводской номер
M6000-11041F0
Количество на модель
1
№
22
Название детали
Часть зажима
Заводской номер
M3400-1104180
Количество на модель
2
№
23
Название детали
Соеденительная трубка возврата топлива
Заводской номер
M3400-1104250A
Количество на модель
1
№
24
Название детали
Детали возврата топлива
Заводской номер
M1000-1104240
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
Q1840835
Количество на модель
2
№
26
Название детали
Болт M8x1
Заводской номер
Q/YC901-1C0810
Количество на модель
1
№
27
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
2
№
28
Название детали
Топливный распределитель
Заводской номер
M6000-1104541
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
G5800-1104001B
Количество на модель
2
№
30
Название детали
Часть топливной трубки высокого давления от пятого цилиндра
Заводской номер
M6000-11041E0
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 150-1112012A | 6 | 6 | 1 | |||
| 2 | Соеденительная изоляционная прокладка | Q/YC149-6 | 2 | |||||
| 3 | Соединение трубки возврата топлива | M3500-1104003B | 6 | 6 | 3 | |||
| 4 | Уплотнительная шайба d10 | Q/YC149-10 | 4 | |||||
| 5 | Сборочный узел соеденительной трубки высокого давления | M6000-1104050A | 6 | 6 | 5 | |||
| 6 | Болт для соединения труб | L3000-1104131 | 6 | 6 | 6 | |||
| 7 | Часть топливной трубки высокого давления от первого цилиндра | M6000-11041A0 | 1 | 1 | 7 | |||
| 8 | Часть топливной трубки высокого давления от второго цилиндра | M6000-11041B0 | 1 | 1 | 8 | |||
| 9 | Комбинированная уплотнительная шайба | Q/YC149-12 | 9 | |||||
| 10 | Трубка аккумуляторной системы подачи, часть трубки возврата масла | M6000-1104C00 | 1 | 1 | 10 | |||
| 11 | Болт патрубка | 430-1111034 | 2 | 2 | 11 | |||
| 12 | Часть топливной трубки высокого давления от третьего цилиндра | M6000-11041C0 | 1 | 1 | 12 | |||
| 13 | Топливный полый сустав | K6000-1104602 | 8 | 8 | 13 | |||
| 14 | Уплотнительное кольцо d16 | Q/YC149-16 | 14 | |||||
| 15 | Часть трубки впуска топлива блока управления | M6000-1104F00A | 1 | 1 | 15 | |||
| 16 | Часть топливной трубки высокого давления от четвертого цилиндра | M6000-11041D0 | 1 | 1 | 16 | |||
| 17 | Часть трубки впуска топлива блока управления | M6000-1104G00A | 1 | 1 | 17 | |||
| 18 | Часть топливной трубки от насос подачи топлива до топливного фильтра | M6000-1104300B | 1 | 1 | 18 | |||
| 19 | Часть топливной трубки от насоса подачи топлива к топливной магистрали | M6000-1104080 | 1 | 1 | 19 | |||
| 20 | Часть топливной трубки от топливного фильтра до топливного насоса | M6000-1104400B | 1 | 1 | 20 | |||
| 21 | Часть топливной трубки от топливного распределителя к ТНВД | M6000-1104700B | 1 | 1 | 21 | |||
| 22 | Часть топливной трубки высокого давления от шестого цилиндра | M6000-11041F0 | 1 | 1 | 22 | |||
| 23 | Часть зажима | M3400-1104180 | 2 | 2 | 23 | |||
| 24 | Соеденительная трубка возврата топлива | M3400-1104250A | 1 | 1 | 24 | |||
| 25 | Детали возврата топлива | M1000-1104240 | 1 | 1 | 25 | |||
| 26 | Болт | Q1840835 | 2 | 2 | 26 | |||
| 27 | Болт M8x1 | Q/YC901-1C0810 | 1 | 1 | 27 | |||
| 28 | Комбинированная уплотнительная шайба | Q/YC149-8 | 2 | 2 | 28 | |||
| 29 | Топливный распределитель | M6000-1104541 | 1 | 1 | 29 | |||
| 30 | Штуцер | G5800-1104001B | 2 | 2 | 30 | |||
| 32 | Часть топливной трубки высокого давления от пятого цилиндра | M6000-11041E0 | 1 | 1 | 32 |
