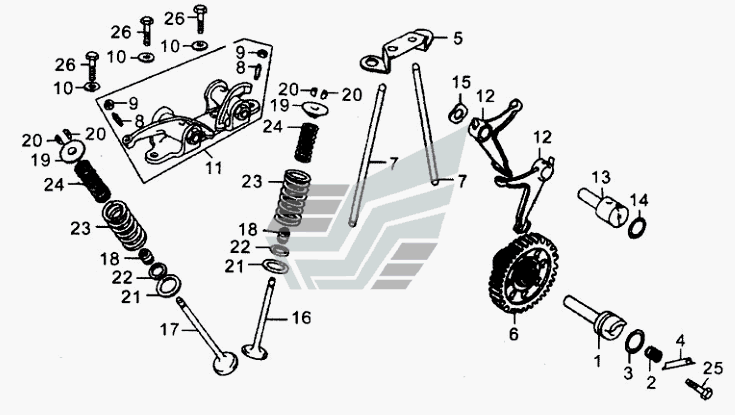

Распределительный вал и клапаны
100%
Название детали
Ось ведомой шестерни
Заводской номер
14132
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
14134/156FMI-2
Количество на модель
1
№
2
Название детали
Кольцо резиновое
Заводской номер
14136/156FMI-2
Количество на модель
1
№
3
Название детали
Стопор распределительного вала
Заводской номер
11137/156FMI-2
Количество на модель
1
№
4
Название детали
Опора штанги толкателя
Заводской номер
11261/156FMI-2
Количество на модель
1
№
5
Название детали
Ведомая распределительная шестерня в комплекте с кулачками
Заводской номер
11220/156FMI-2
Количество на модель
1
№
6
Название детали
Штанга толкателя
Заводской номер
11250
Количество на модель
2
№
7
Название детали
Регулировочный винт клапанного зазора
Заводской номер
14415/156FMI-2
Количество на модель
2
№
8
Название детали
Регулировочная гайка клапанного зазора
Заводской номер
14416/156FMI-2
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
14425/156FMI-2
Количество на модель
3
№
10
Название детали
Опора клапанного коромысла
Заводской номер
14440/156FMI-2
Количество на модель
1
№
11
Название детали
Нижнее клапанное коромысло
Заводской номер
14451/156FMI-2
Количество на модель
1
№
12
Название детали
Вал нижнего клапанного коромысла
Заводской номер
14452/156FMI-2
Количество на модель
2
№
13
Название детали
Уплотнительное кольцо
Заводской номер
14453/156FMI-2
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
14454/156FMI-2
Количество на модель
1
№
15
Название детали
Впускной клапан
Заводской номер
14710/163FML-2
Количество на модель
1
№
16
Название детали
Выпускной клапан
Заводской номер
14720/163FML-2
Количество на модель
1
№
17
Название детали
Сальник стержня клапана
Заводской номер
14730/156FMI-2
Количество на модель
2
№
18
Название детали
Седло пружины
Заводской номер
14751/156FMI-2
Количество на модель
2
№
19
Название детали
Скоба клапана
Заводской номер
14752/156FMI-2
Количество на модель
1
№
20
Название детали
Седло пружины внешнее
Заводской номер
14753/156FMI-2
Количество на модель
1
№
21
Название детали
Седло пружины внутреннее
Заводской номер
14754/156FMI-2
Количество на модель
2
№
22
Название детали
Пружина клапана наружная
Заводской номер
14755/156FMI-2
Количество на модель
2
№
23
Название детали
Пружина клапана внутренняя
Заводской номер
14756/156FMI-2
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
GB/T5783-2000
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось ведомой шестерни | 14132 | 1 | 1 | 1 | |||
| 2 | Пружина | 14134/156FMI-2 | 1 | 1 | 2 | |||
| 3 | Кольцо резиновое | 14136/156FMI-2 | 1 | 1 | 3 | |||
| 4 | Стопор распределительного вала | 11137/156FMI-2 | 1 | 1 | 4 | |||
| 5 | Опора штанги толкателя | 11261/156FMI-2 | 1 | 1 | 5 | |||
| 6 | Ведомая распределительная шестерня в комплекте с кулачками | 11220/156FMI-2 | 1 | 1 | 6 | |||
| 7 | Штанга толкателя | 11250 | 2 | 2 | 7 | |||
| 8 | Регулировочный винт клапанного зазора | 14415/156FMI-2 | 2 | 2 | 8 | |||
| 9 | Регулировочная гайка клапанного зазора | 14416/156FMI-2 | 2 | 2 | 9 | |||
| 10 | Шайба | 14425/156FMI-2 | 3 | 3 | 10 | |||
| 11 | Опора клапанного коромысла | 14440/156FMI-2 | 1 | 1 | 11 | |||
| 12 | Нижнее клапанное коромысло | 14451/156FMI-2 | 1 | 1 | 12 | |||
| 13 | Вал нижнего клапанного коромысла | 14452/156FMI-2 | 2 | 2 | 13 | |||
| 14 | Уплотнительное кольцо | 14453/156FMI-2 | 1 | 1 | 14 | |||
| 15 | Шайба | 14454/156FMI-2 | 1 | 1 | 15 | |||
| 16 | Впускной клапан | 14710/163FML-2 | 1 | 1 | 16 | |||
| 17 | Выпускной клапан | 14720/163FML-2 | 1 | 1 | 17 | |||
| 18 | Сальник стержня клапана | 14730/156FMI-2 | 2 | 2 | 18 | |||
| 19 | Седло пружины | 14751/156FMI-2 | 2 | 2 | 19 | |||
| 20 | Скоба клапана | 14752/156FMI-2 | 1 | 1 | 20 | |||
| 21 | Седло пружины внешнее | 14753/156FMI-2 | 1 | 1 | 21 | |||
| 22 | Седло пружины внутреннее | 14754/156FMI-2 | 2 | 2 | 22 | |||
| 23 | Пружина клапана наружная | 14755/156FMI-2 | 2 | 2 | 23 | |||
| 24 | Пружина клапана внутренняя | 14756/156FMI-2 | 2 | 2 | 24 | |||
| 25 | Болт | GB/T5783-2000 | 1 | 1 | 25 |
