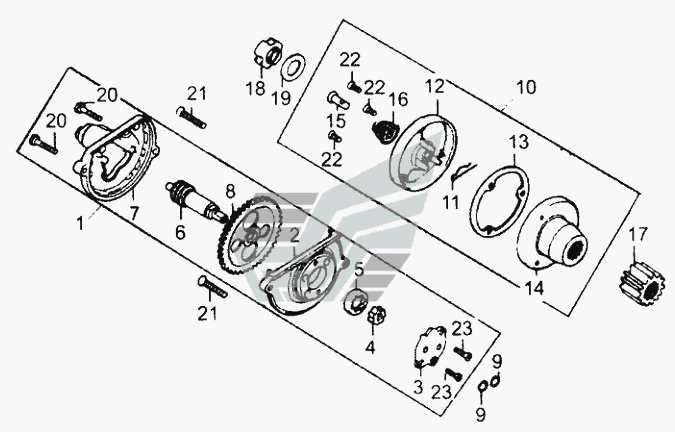

Масляный насос и масляный фильтр
100%
Название детали
Насос масляный
Заводской номер
15100/156FMI-2
Количество на модель
1
№
1
Название детали
Корпус насоса
Заводской номер
15111/156FMI-2
Количество на модель
1
№
2
Название детали
Крышка насоса
Заводской номер
15112/156FMI-2
Количество на модель
1
№
3
Название детали
Внутренний ротор
Заводской номер
15114/156FMI-2
Количество на модель
1
№
4
Название детали
Внешний ротор
Заводской номер
15115/156FMI-2
Количество на модель
1
№
5
Название детали
Вал насоса
Заводской номер
15116/156FMI-2
Количество на модель
1
№
6
Название детали
Крышка шестерни
Заводской номер
15119/156FMI-2
Количество на модель
1
№
7
Название детали
Ведомая шестерня
Заводской номер
15121/156FMI-2
Количество на модель
1
№
8
Название детали
Кольцо круглого сечения
Заводской номер
15131/156FMI-2
Количество на модель
2
№
9
Название детали
Масляный фильтр в сборе
Заводской номер
15410/156FMI-2
Количество на модель
1
№
10
Название детали
Ограничитель
Заводской номер
15413/156FMI-2
Количество на модель
1
№
11
Название детали
Крышка масляного фильтра
Заводской номер
15141/156FMI-2
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
15145/156FMI-2
Количество на модель
1
№
13
Название детали
Ротор масляного фильтра
Заводской номер
15420/156FMI-2
Количество на модель
1
№
14
Название детали
Масляный трубопровод коленвала
Заводской номер
15431/156FMI-2
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
15432/156FMI-2
Количество на модель
1
№
16
Название детали
Ведущая шестерня первичной передачи
Заводской номер
22621/156FMI-2
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
22631/156FMI-2
Количество на модель
1
№
18
Название детали
Упорная шайба
Заводской номер
22632/156FMI-2
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
GB/T5782-2000
Количество на модель
2
№
20
Название детали
Винт М5х35
Заводской номер
GB/T819.1-2000
Количество на модель
2
№
21
Название детали
Винт М 5х30
Заводской номер
GB/T820-2000
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос масляный | 15100/156FMI-2 | 1 | 1 | 1 | |||
| 2 | Корпус насоса | 15111/156FMI-2 | 1 | 1 | 2 | |||
| 3 | Крышка насоса | 15112/156FMI-2 | 1 | 1 | 3 | |||
| 4 | Внутренний ротор | 15114/156FMI-2 | 1 | 1 | 4 | |||
| 5 | Внешний ротор | 15115/156FMI-2 | 1 | 1 | 5 | |||
| 6 | Вал насоса | 15116/156FMI-2 | 1 | 1 | 6 | |||
| 7 | Крышка шестерни | 15119/156FMI-2 | 1 | 1 | 7 | |||
| 8 | Ведомая шестерня | 15121/156FMI-2 | 1 | 1 | 8 | |||
| 9 | Кольцо круглого сечения | 15131/156FMI-2 | 2 | 2 | 9 | |||
| 10 | Масляный фильтр в сборе | 15410/156FMI-2 | 1 | 1 | 10 | |||
| 11 | Ограничитель | 15413/156FMI-2 | 1 | 1 | 11 | |||
| 12 | Крышка масляного фильтра | 15141/156FMI-2 | 1 | 1 | 12 | |||
| 13 | Прокладка | 15145/156FMI-2 | 1 | 1 | 13 | |||
| 14 | Ротор масляного фильтра | 15420/156FMI-2 | 1 | 1 | 14 | |||
| 15 | Масляный трубопровод коленвала | 15431/156FMI-2 | 1 | 1 | 15 | |||
| 16 | Пружина | 15432/156FMI-2 | 1 | 1 | 16 | |||
| 17 | Ведущая шестерня первичной передачи | 22621/156FMI-2 | 1 | 1 | 17 | |||
| 18 | Гайка | 22631/156FMI-2 | 1 | 1 | 18 | |||
| 19 | Упорная шайба | 22632/156FMI-2 | 1 | 1 | 19 | |||
| 20 | Болт | GB/T5782-2000 | 2 | 2 | 20 | |||
| 21 | Винт М5х35 | GB/T819.1-2000 | 2 | 2 | 21 | |||
| 23 | Винт М 5х30 | GB/T820-2000 | 2 | 2 | 23 |
