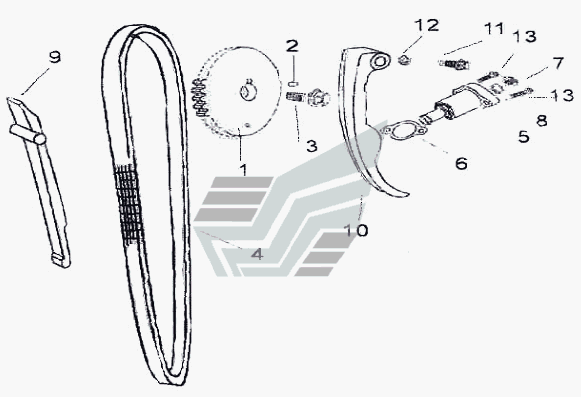

Привод распределительного механизма
100%
Название детали
Ведомая звездочка привода газораспр. мех-ма
Заводской номер
14221
Количество на модель
1
№
1
Название детали
Штифт
Заводской номер
14323
Количество на модель
1
№
2
Название детали
Винт ведомой звездочки
Заводской номер
14324/2V68FMQ
Количество на модель
1
№
3
Название детали
Цепь газораспределительного механизма
Заводской номер
14350/172FMM
Количество на модель
1
№
4
Название детали
Натяжитель в сборе
Заводской номер
14500/172FMM
Количество на модель
1
№
5
Название детали
Прокладка приспособления для натяжения
Заводской номер
14519/172FMM
Количество на модель
1
№
6
Название детали
Регулировочный винт
Заводской номер
14527/172FMM
Количество на модель
1
№
7
Название детали
Уплотнительное кольцо
Заводской номер
14528/172FMM
Количество на модель
1
№
8
Название детали
Направляющая планка
Заводской номер
14610/172FMM
Количество на модель
1
№
9
Название детали
Пластина натяжителя
Заводской номер
14650
Количество на модель
1
№
10
Название детали
Болт приспособления для натяжения
Заводской номер
14661/172FMM
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
14662/172FMM
Количество на модель
1
№
12
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведомая звездочка привода газораспр. мех-ма | 14221 | 1 | 1 | 1 | |||
| 2 | Штифт | 14323 | 1 | 1 | 2 | |||
| 3 | Винт ведомой звездочки | 14324/2V68FMQ | 1 | 1 | 3 | |||
| 4 | Цепь газораспределительного механизма | 14350/172FMM | 1 | 1 | 4 | |||
| 5 | Натяжитель в сборе | 14500/172FMM | 1 | 1 | 5 | |||
| 6 | Прокладка приспособления для натяжения | 14519/172FMM | 1 | 1 | 6 | |||
| 7 | Регулировочный винт | 14527/172FMM | 1 | 1 | 7 | |||
| 8 | Уплотнительное кольцо | 14528/172FMM | 1 | 1 | 8 | |||
| 9 | Направляющая планка | 14610/172FMM | 1 | 1 | 9 | |||
| 10 | Пластина натяжителя | 14650 | 1 | 1 | 10 | |||
| 11 | Болт приспособления для натяжения | 14661/172FMM | 1 | 1 | 11 | |||
| 12 | Шайба | 14662/172FMM | 1 | 1 | 12 | |||
| 13 | Болт Mx | GB/T16674.1 | 2 | 2 | 13 |
