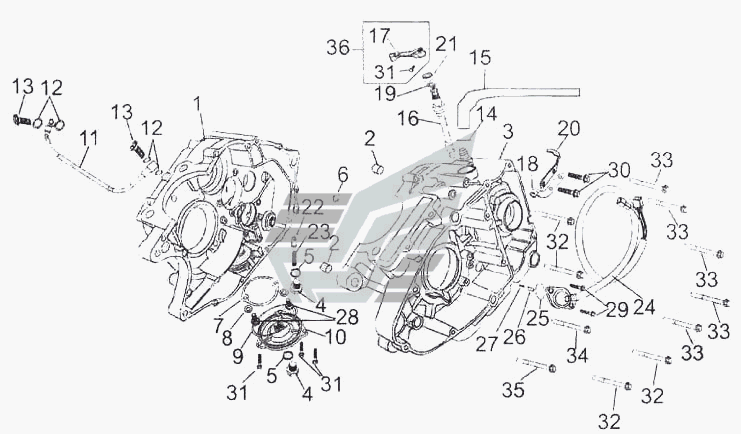

Картер
100%
Название детали
Картер правая половина
Заводской номер
11111
Количество на модель
1
№
1
Название детали
Штифт
Заводской номер
11118/172FMM
Количество на модель
2
№
2
Название детали
Картер, левый
Заводской номер
11210
Количество на модель
1
№
3
Название детали
Пробка спускного отверстия
Заводской номер
11212/172FMM
Количество на модель
2
№
4
Название детали
Шайба пробки спускного отверстия
Заводской номер
11213/172FMM
Количество на модель
2
№
5
Название детали
Уплотнительное кольцо
Заводской номер
14427/172FMM
Количество на модель
1
№
6
Название детали
Сетка в сборе
Заводской номер
15450/172FMM
Количество на модель
1
№
7
Название детали
Шайба сетки 5,2х12х1
Заводской номер
15459/172FMM
Количество на модель
2
№
8
Название детали
Уплотнительное кольцо крышки сетки
Заводской номер
15462/172FMM
Количество на модель
1
№
9
Название детали
Крышка сетки
Заводской номер
15463/172FMM
Количество на модель
1
№
10
Название детали
Впускная трубка маслопровода в сборе
Заводской номер
19650
Количество на модель
1
№
11
Название детали
Шайба 8,2х14,5х2
Заводской номер
19672/172FMM
Количество на модель
4
№
12
Название детали
Держатель выпускной трубы
Заводской номер
20140/156FMI-2
Количество на модель
1
№
14
Название детали
Трубка сапуна
Заводской номер
20152/156FMI-2
Количество на модель
1
№
15
Название детали
Рабочий вал сцепления
Заводской номер
22811/172FMM
Количество на модель
1
№
16
Название детали
Рычаг управления сцеплением
Заводской номер
22812/172FMM
Количество на модель
1
№
17
Название детали
Кронштейн троса сцепления
Заводской номер
22813/172FMM
Количество на модель
1
№
18
Название детали
Шайба 14,0х21,8х1
Заводской номер
22816/172FMM
Количество на модель
1
№
19
Название детали
Прижимная пластина сальника
Заводской номер
22817
Количество на модель
1
№
20
Название детали
Сальник вала переключения 12х22х9
Заводской номер
24190/172FMM
Количество на модель
1
№
21
Название детали
Штифт
Заводской номер
24216/172FMM
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
24217/172FMM
Количество на модель
1
№
23
Название детали
Жгут проводов зубчатой передачи
Заводской номер
35730/172FMM
Количество на модель
1
№
24
Название детали
Уплотнительное кольцо
Заводской номер
35736/172FMM
Количество на модель
1
№
25
Название детали
Датчик индикатора передачи
Заводской номер
35761/172FMM
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
35762/172FMM
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
GB/T5783
Количество на модель
2
№
28
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
2
№
30
Название детали
Болт M5х12
Заводской номер
GB/T 16674.1
Количество на модель
4
№
31
Название детали
Рычаг управления сцеплением
Заводской номер
22801
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер правая половина | 11111 | 1 | 1 | 1 | |||
| 2 | Штифт | 11118/172FMM | 2 | 2 | 2 | |||
| 3 | Картер, левый | 11210 | 1 | 1 | 3 | |||
| 4 | Пробка спускного отверстия | 11212/172FMM | 2 | 2 | 4 | |||
| 5 | Шайба пробки спускного отверстия | 11213/172FMM | 2 | 2 | 5 | |||
| 6 | Уплотнительное кольцо | 14427/172FMM | 1 | 1 | 6 | |||
| 7 | Сетка в сборе | 15450/172FMM | 1 | 1 | 7 | |||
| 8 | Шайба сетки 5,2х12х1 | 15459/172FMM | 2 | 2 | 8 | |||
| 9 | Уплотнительное кольцо крышки сетки | 15462/172FMM | 1 | 1 | 9 | |||
| 10 | Крышка сетки | 15463/172FMM | 1 | 1 | 10 | |||
| 11 | Впускная трубка маслопровода в сборе | 19650 | 1 | 1 | 11 | |||
| 12 | Шайба 8,2х14,5х2 | 19672/172FMM | 4 | 4 | 12 | |||
| 14 | Держатель выпускной трубы | 20140/156FMI-2 | 1 | 1 | 14 | |||
| 15 | Трубка сапуна | 20152/156FMI-2 | 1 | 1 | 15 | |||
| 16 | Рабочий вал сцепления | 22811/172FMM | 1 | 1 | 16 | |||
| 17 | Рычаг управления сцеплением | 22812/172FMM | 1 | 1 | 17 | |||
| 18 | Кронштейн троса сцепления | 22813/172FMM | 1 | 1 | 18 | |||
| 19 | Шайба 14,0х21,8х1 | 22816/172FMM | 1 | 1 | 19 | |||
| 20 | Прижимная пластина сальника | 22817 | 1 | 1 | 20 | |||
| 21 | Сальник вала переключения 12х22х9 | 24190/172FMM | 1 | 1 | 21 | |||
| 22 | Штифт | 24216/172FMM | 1 | 1 | 22 | |||
| 23 | Пружина | 24217/172FMM | 1 | 1 | 23 | |||
| 24 | Жгут проводов зубчатой передачи | 35730/172FMM | 1 | 1 | 24 | |||
| 25 | Уплотнительное кольцо | 35736/172FMM | 1 | 1 | 25 | |||
| 26 | Датчик индикатора передачи | 35761/172FMM | 1 | 1 | 26 | |||
| 27 | Пружина | 35762/172FMM | 1 | 1 | 27 | |||
| 28 | Болт | GB/T5783 | 2 | 2 | 28 | |||
| 30 | Болт Mx | GB/T16674.1 | 2 | 2 | 30 | |||
| 31 | Болт M5х12 | GB/T 16674.1 | 4 | 4 | 31 | |||
| 36 | Рычаг управления сцеплением | 22801 | 1 | 1 | 36 |
