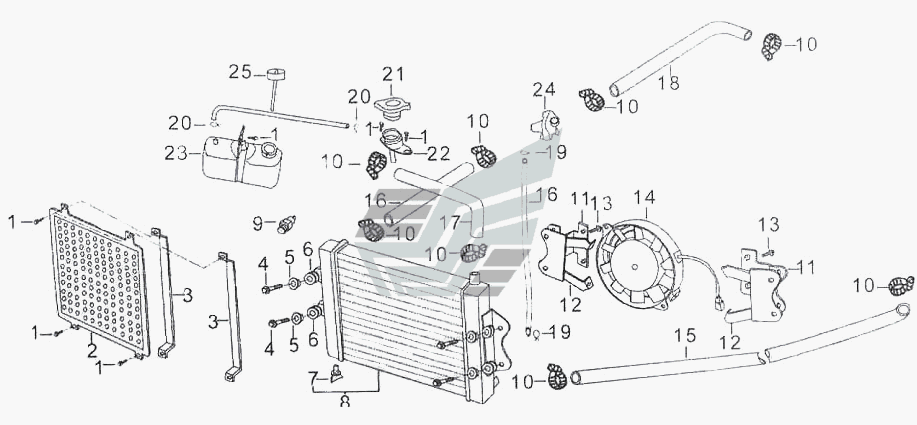

Радиатор в сборе
100%
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
7
№
1
Название детали
Крышка
Заводской номер
19440
Количество на модель
2
№
2
Название детали
Опора
Заводской номер
19444
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
93551
Количество на модель
4
№
5
Название детали
Сайлент блок кронштейна
Заводской номер
19485
Количество на модель
4
№
6
Название детали
Спускная пробка радиатора
Заводской номер
19493
Количество на модель
1
№
7
Название детали
Радиатор
Заводской номер
19410
Количество на модель
1
№
8
Название детали
Выключатель вентилятора
Заводской номер
19980
Количество на модель
1
№
9
Название детали
Хомут глушителя
Заводской номер
18371
Количество на модель
8
№
10
Название детали
Кронштейн радиатора в сборе
Заводской номер
19450
Количество на модель
2
№
11
Название детали
Кронштейн вентилятора в сборе
Заводской номер
19820
Количество на модель
2
№
12
Название детали
Вентилятор в сборе
Заводской номер
19800
Количество на модель
1
№
14
Название детали
Ведомая шестерня
Заводской номер
19615
Количество на модель
1
№
15
Название детали
Шланг термостата
Заводской номер
19363
Количество на модель
1
№
16
Название детали
Шестерня 2-й передачи
Заводской номер
19614
Количество на модель
1
№
17
Название детали
Подводящий патрубок термостата
Заводской номер
19365
Количество на модель
1
№
18
Название детали
Пружинное кольцо шланга
Заводской номер
19362/150-17
Количество на модель
2
№
19
Название детали
Ленточный хомут крепления расширительного бачка
Заводской номер
19141/150-17
Количество на модель
2
№
20
Название детали
Крышка радиатора
Заводской номер
19560
Количество на модель
1
№
21
Название детали
Контакт
Заводской номер
19677
Количество на модель
1
№
22
Название детали
Бачок расширительный
Заводской номер
19100
Количество на модель
1
№
23
Название детали
Термостат
Заводской номер
19300
Количество на модель
1
№
24
Название детали
Крышка бачка
Заводской номер
19110
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | GB/T16674.1 | 7 | 7 | 1 | |||
| 2 | Крышка | 19440 | 2 | 2 | 2 | |||
| 3 | Опора | 19444 | 2 | 2 | 3 | |||
| 5 | Втулка | 93551 | 4 | 4 | 5 | |||
| 6 | Сайлент блок кронштейна | 19485 | 4 | 4 | 6 | |||
| 7 | Спускная пробка радиатора | 19493 | 1 | 1 | 7 | |||
| 8 | Радиатор | 19410 | 1 | 1 | 8 | |||
| 9 | Выключатель вентилятора | 19980 | 1 | 1 | 9 | |||
| 10 | Хомут глушителя | 18371 | 8 | 8 | 10 | |||
| 11 | Кронштейн радиатора в сборе | 19450 | 2 | 2 | 11 | |||
| 12 | Кронштейн вентилятора в сборе | 19820 | 2 | 2 | 12 | |||
| 14 | Вентилятор в сборе | 19800 | 1 | 1 | 14 | |||
| 15 | Ведомая шестерня | 19615 | 1 | 1 | 15 | |||
| 16 | Шланг термостата | 19363 | 1 | 1 | 16 | |||
| 17 | Шестерня 2-й передачи | 19614 | 1 | 1 | 17 | |||
| 18 | Подводящий патрубок термостата | 19365 | 1 | 1 | 18 | |||
| 19 | Пружинное кольцо шланга | 19362/150-17 | 2 | 2 | 19 | |||
| 20 | Ленточный хомут крепления расширительного бачка | 19141/150-17 | 2 | 2 | 20 | |||
| 21 | Крышка радиатора | 19560 | 1 | 1 | 21 | |||
| 22 | Контакт | 19677 | 1 | 1 | 22 | |||
| 23 | Бачок расширительный | 19100 | 1 | 1 | 23 | |||
| 24 | Термостат | 19300 | 1 | 1 | 24 | |||
| 25 | Крышка бачка | 19110 | 1 | 1 | 25 |
