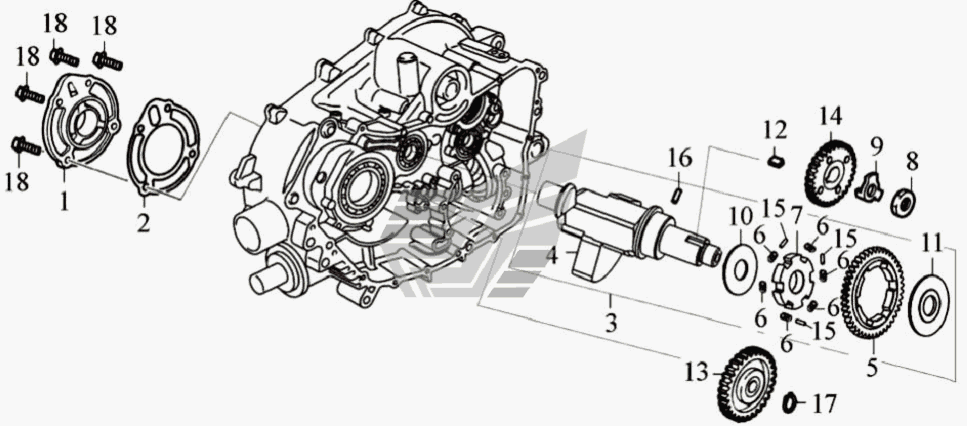

Уравновешивающий вал и правая малая крышка
100%
Название детали
Крышка уравновешивающего вала
Заводской номер
11330
Количество на модель
1
№
1
Название детали
Прокладка крышки уравновешивающегео вала
Заводской номер
11332
Количество на модель
1
№
2
Название детали
Уравновешивающий вал в сборе
Заводской номер
13610
Количество на модель
1
№
3
Название детали
Уравновешивающий вал
Заводской номер
13611
Количество на модель
1
№
4
Название детали
Ведомая шестерня уравновешивающего вала
Заводской номер
13641
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
13644
Количество на модель
6
№
6
Название детали
Вкладыш ведущей шестерни
Заводской номер
13647
Количество на модель
1
№
7
Название детали
Стопорная гайка
Заводской номер
13651
Количество на модель
1
№
8
Название детали
Шайба I
Заводской номер
13652
Количество на модель
1
№
9
Название детали
Шайба II
Заводской номер
13653
Количество на модель
1
№
10
Название детали
Шайба III
Заводской номер
13654
Количество на модель
1
№
11
Название детали
Шпонка II уравновешивающего вала 5x5x8
Заводской номер
13656
Количество на модель
1
№
12
Название детали
Ведомая шестерня 39Т масляного насоса
Заводской номер
15120
Количество на модель
1
№
13
Название детали
Ведущая шестерня 24Т масляного насоса
Заводской номер
15211
Количество на модель
1
№
14
Название детали
Ролик диам.3х8,5
Заводской номер
GB/T119
Количество на модель
3
№
15
Название детали
Пружинящее стопорное кольцо 58
Заводской номер
GB/T894.1
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
GB/T5783
Количество на модель
4
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка уравновешивающего вала | 11330 | 1 | 1 | 1 | |||
| 2 | Прокладка крышки уравновешивающегео вала | 11332 | 1 | 1 | 2 | |||
| 3 | Уравновешивающий вал в сборе | 13610 | 1 | 1 | 3 | |||
| 4 | Уравновешивающий вал | 13611 | 1 | 1 | 4 | |||
| 5 | Ведомая шестерня уравновешивающего вала | 13641 | 1 | 1 | 5 | |||
| 6 | Пружина | 13644 | 6 | 6 | 6 | |||
| 7 | Вкладыш ведущей шестерни | 13647 | 1 | 1 | 7 | |||
| 8 | Стопорная гайка | 13651 | 1 | 1 | 8 | |||
| 9 | Шайба I | 13652 | 1 | 1 | 9 | |||
| 10 | Шайба II | 13653 | 1 | 1 | 10 | |||
| 11 | Шайба III | 13654 | 1 | 1 | 11 | |||
| 12 | Шпонка II уравновешивающего вала 5x5x8 | 13656 | 1 | 1 | 12 | |||
| 13 | Ведомая шестерня 39Т масляного насоса | 15120 | 1 | 1 | 13 | |||
| 14 | Ведущая шестерня 24Т масляного насоса | 15211 | 1 | 1 | 14 | |||
| 15 | Ролик диам.3х8,5 | GB/T119 | 3 | 3 | 15 | |||
| 17 | Пружинящее стопорное кольцо 58 | GB/T894.1 | 1 | 1 | 17 | |||
| 18 | Болт | GB/T5783 | 4 | 4 | 18 |
