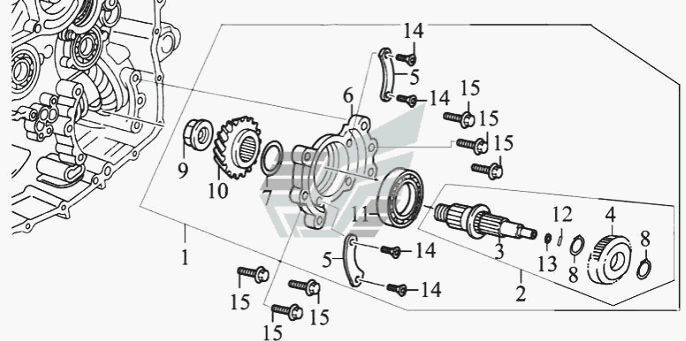

Промежуточный вал
100%
Название детали
Промежуточный вал с опорой в сборе
Заводской номер
23502
Количество на модель
1
№
1
Название детали
Промежуточный вал в сборе
Заводской номер
23560
Количество на модель
1
№
2
Название детали
Промежуточный вал
Заводской номер
23561
Количество на модель
1
№
3
Название детали
Выxодная шестерня
Заводской номер
23562
Количество на модель
1
№
4
Название детали
Нажимной диск подшипника
Заводской номер
23567
Количество на модель
2
№
5
Название детали
Корпус подшипника промежуточного вала
Заводской номер
23568
Количество на модель
1
№
6
Название детали
Шайба 12
Заводской номер
23569
Количество на модель
1
№
7
Название детали
Кольцо стопорное
Заводской номер
23772
Количество на модель
2
№
8
Название детали
Гайка конической шестерни
Заводской номер
23871
Количество на модель
1
№
9
Название детали
Шестерня коническая ведущая (18)
Заводской номер
23873
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
GB/T276
Количество на модель
1
№
11
Название детали
Ролик диам.3х8,5
Заводской номер
GB/T119
Количество на модель
1
№
12
Название детали
Кольцо стопорное Q43860
Заводской номер
GB/T895.1
Количество на модель
1
№
13
Название детали
Винт М6х12
Заводской номер
GB/T819.1
Количество на модель
4
№
14
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
6
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Промежуточный вал с опорой в сборе | 23502 | 1 | 1 | 1 | |||
| 2 | Промежуточный вал в сборе | 23560 | 1 | 1 | 2 | |||
| 3 | Промежуточный вал | 23561 | 1 | 1 | 3 | |||
| 4 | Выxодная шестерня | 23562 | 1 | 1 | 4 | |||
| 5 | Нажимной диск подшипника | 23567 | 2 | 2 | 5 | |||
| 6 | Корпус подшипника промежуточного вала | 23568 | 1 | 1 | 6 | |||
| 7 | Шайба 12 | 23569 | 1 | 1 | 7 | |||
| 8 | Кольцо стопорное | 23772 | 2 | 2 | 8 | |||
| 9 | Гайка конической шестерни | 23871 | 1 | 1 | 9 | |||
| 10 | Шестерня коническая ведущая (18) | 23873 | 1 | 1 | 10 | |||
| 11 | Подшипник | GB/T276 | 1 | 1 | 11 | |||
| 12 | Ролик диам.3х8,5 | GB/T119 | 1 | 1 | 12 | |||
| 13 | Кольцо стопорное Q43860 | GB/T895.1 | 1 | 1 | 13 | |||
| 14 | Винт М6х12 | GB/T819.1 | 4 | 4 | 14 | |||
| 15 | Болт Mx | GB/T16674.1 | 6 | 6 | 15 |
