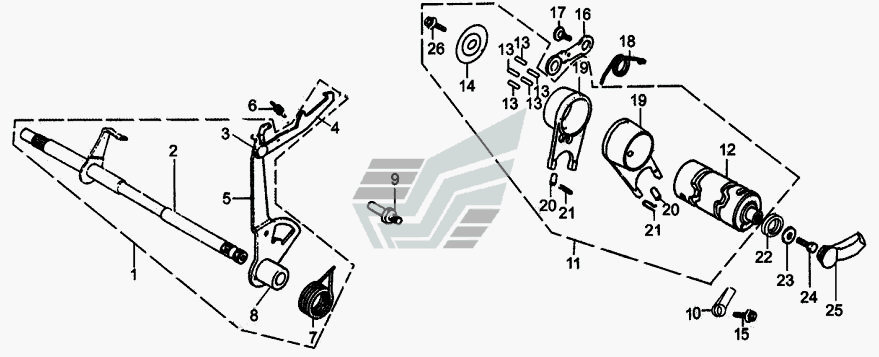

Механизм переключения передач
100%
Название детали
Вал переключения
Заводской номер
24100/1P50FMG-С
Количество на модель
1
№
1
Название детали
Вал переключения передач
Заводской номер
24110/1P50FMG-С
Количество на модель
1
№
2
Название детали
Штифт вилки
Заводской номер
24114/1P50FMG
Количество на модель
1
№
3
Название детали
Вилка
Заводской номер
24115/1P50FMG
Количество на модель
1
№
4
Название детали
Вилка переключения передач
Заводской номер
24121/1P50FMG
Количество на модель
1
№
5
Название детали
Пружина вилки переключения передач
Заводской номер
24122/1P50FMG
Количество на модель
1
№
6
Название детали
Возвратная пружина
Заводской номер
24123/1P50FMG
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
24125/1P50FMG
Количество на модель
1
№
8
Название детали
Стопорный винт
Заводской номер
24131/1P50FMG
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
35721/1P50FMG
Количество на модель
1
№
10
Название детали
Барабан в сборе
Заводской номер
24200/1P50FMВ
Количество на модель
1
№
11
Название детали
Барабан
Заводской номер
24211/1P50FMВ
Количество на модель
1
№
12
Название детали
Штифт
Заводской номер
24212/1P50FMG
Количество на модель
1
№
13
Название детали
Ограничительная пластинка
Заводской номер
24213/1P50FMG
Количество на модель
1
№
14
Название детали
Болт М6х12
Заводской номер
GB818-86
Количество на модель
1
№
15
Название детали
Ограничительная пластина
Заводской номер
24310/1P50FMG
Количество на модель
1
№
16
Название детали
Болт ограничительный
Заводской номер
24321/1P50FMG
Количество на модель
1
№
17
Название детали
Пружина ограничительная
Заводской номер
24323/1P50FMG
Количество на модель
1
№
18
Название детали
Вилка
Заводской номер
24411/1P50FMG
Количество на модель
2
№
19
Название детали
Штифт ограничительный
Заводской номер
24414/1P50FMG
Количество на модель
2
№
20
Название детали
Пружинное стопорное кольцо
Заводской номер
24415/1P50FMG
Количество на модель
2
№
21
Название детали
Контакт
Заводской номер
35760/1P50FMG
Количество на модель
1
№
22
Название детали
Стиральная машина
Заводской номер
GB93-87
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
GB70
Количество на модель
№
24
Название детали
Провод
Заводской номер
35730/1P50FMG
Количество на модель
1
№
25
Название детали
Винт M6x10
Заводской номер
GB819-86
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал переключения | 24100/1P50FMG-С | 1 | 1 | 1 | |||
| 2 | Вал переключения передач | 24110/1P50FMG-С | 1 | 1 | 2 | |||
| 3 | Штифт вилки | 24114/1P50FMG | 1 | 1 | 3 | |||
| 4 | Вилка | 24115/1P50FMG | 1 | 1 | 4 | |||
| 5 | Вилка переключения передач | 24121/1P50FMG | 1 | 1 | 5 | |||
| 6 | Пружина вилки переключения передач | 24122/1P50FMG | 1 | 1 | 6 | |||
| 7 | Возвратная пружина | 24123/1P50FMG | 1 | 1 | 7 | |||
| 8 | Втулка | 24125/1P50FMG | 1 | 1 | 8 | |||
| 9 | Стопорный винт | 24131/1P50FMG | 1 | 1 | 9 | |||
| 10 | Прокладка | 35721/1P50FMG | 1 | 1 | 10 | |||
| 11 | Барабан в сборе | 24200/1P50FMВ | 1 | 1 | 11 | |||
| 12 | Барабан | 24211/1P50FMВ | 1 | 1 | 12 | |||
| 13 | Штифт | 24212/1P50FMG | 1 | 1 | 13 | |||
| 14 | Ограничительная пластинка | 24213/1P50FMG | 1 | 1 | 14 | |||
| 15 | Болт М6х12 | GB818-86 | 1 | 1 | 15 | |||
| 16 | Ограничительная пластина | 24310/1P50FMG | 1 | 1 | 16 | |||
| 17 | Болт ограничительный | 24321/1P50FMG | 1 | 1 | 17 | |||
| 18 | Пружина ограничительная | 24323/1P50FMG | 1 | 1 | 18 | |||
| 19 | Вилка | 24411/1P50FMG | 2 | 2 | 19 | |||
| 20 | Штифт ограничительный | 24414/1P50FMG | 2 | 2 | 20 | |||
| 21 | Пружинное стопорное кольцо | 24415/1P50FMG | 2 | 2 | 21 | |||
| 22 | Контакт | 35760/1P50FMG | 1 | 1 | 22 | |||
| 23 | Стиральная машина | GB93-87 | 1 | 1 | 23 | |||
| 24 | Болт | GB70 | 24 | |||||
| 25 | Провод | 35730/1P50FMG | 1 | 1 | 25 | |||
| 26 | Винт M6x10 | GB819-86 | 1 | 1 | 26 |
