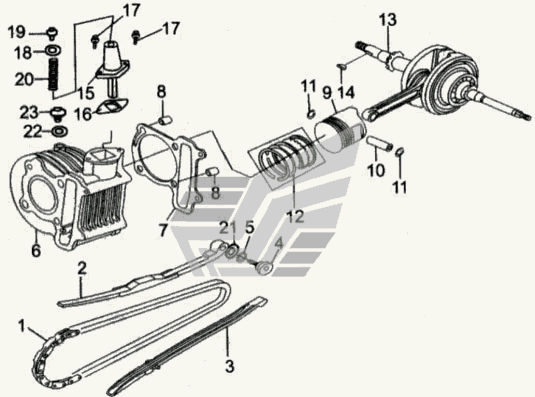

Блок цилиндров, коленчатый вал, шатун, поршень
100%
Название детали
Цепь привода распределительного механизма
Заводской номер
14350
Количество на модель
1
№
1
Название детали
Пластина натяжителя
Заводской номер
14650
Количество на модель
1
№
2
Название детали
Успокоитель
Заводской номер
14610
Количество на модель
1
№
3
Название детали
Винт
Заводской номер
14661/1P52QMI
Количество на модель
1
№
4
Название детали
Уплотнительное кольцо 15.5х1.5
Заводской номер
14663/1P52QM1
Количество на модель
1
№
5
Название детали
Цилиндр в сборе
Заводской номер
12110
Количество на модель
1
№
6
Название детали
Прокладка блока цилиндров
Заводской номер
12121
Количество на модель
1
№
7
Название детали
Штифт
Заводской номер
11318
Количество на модель
2
№
8
Название детали
Поршень
Заводской номер
13211
Количество на модель
1
№
9
Название детали
Палец поршневой
Заводской номер
13221
Количество на модель
1
№
10
Название детали
Стопорное кольцо поршневого пальца
Заводской номер
13222
Количество на модель
2
№
11
Название детали
Комплект поршневых колец
Заводской номер
13300
Количество на модель
1
№
12
Название детали
Коленчатый вал в сборе
Заводской номер
13100
Количество на модель
1
№
13
Название детали
Сегментная шпонка
Заводской номер
13118
Количество на модель
1
№
14
Название детали
Натяжитель в сборе
Заводской номер
14500
Количество на модель
1
№
15
Название детали
Прокладка натяжителя
Заводской номер
14519
Количество на модель
1
№
16
Название детали
Болт Mxx
Заводской номер
GB5787-86
Количество на модель
№
17
Название детали
Шайба 8
Заводской номер
14529
Количество на модель
2
№
18
Название детали
Болт M8х8
Заводской номер
GB5787-82
Количество на модель
1
№
19
Название детали
Пружина, работающая на натяжение
Заводской номер
14513
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
14662
Количество на модель
1
№
21
Название детали
Резиновый буфер
Заводской номер
15285
Количество на модель
1
№
22
Название детали
Болт М6х12
Заводской номер
15284
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цепь привода распределительного механизма | 14350 | 1 | 1 | 1 | |||
| 2 | Пластина натяжителя | 14650 | 1 | 1 | 2 | |||
| 3 | Успокоитель | 14610 | 1 | 1 | 3 | |||
| 4 | Винт | 14661/1P52QMI | 1 | 1 | 4 | |||
| 5 | Уплотнительное кольцо 15.5х1.5 | 14663/1P52QM1 | 1 | 1 | 5 | |||
| 6 | Цилиндр в сборе | 12110 | 1 | 1 | 6 | |||
| 7 | Прокладка блока цилиндров | 12121 | 1 | 1 | 7 | |||
| 8 | Штифт | 11318 | 2 | 2 | 8 | |||
| 9 | Поршень | 13211 | 1 | 1 | 9 | |||
| 10 | Палец поршневой | 13221 | 1 | 1 | 10 | |||
| 11 | Стопорное кольцо поршневого пальца | 13222 | 2 | 2 | 11 | |||
| 12 | Комплект поршневых колец | 13300 | 1 | 1 | 12 | |||
| 13 | Коленчатый вал в сборе | 13100 | 1 | 1 | 13 | |||
| 14 | Сегментная шпонка | 13118 | 1 | 1 | 14 | |||
| 15 | Натяжитель в сборе | 14500 | 1 | 1 | 15 | |||
| 16 | Прокладка натяжителя | 14519 | 1 | 1 | 16 | |||
| 17 | Болт Mxx | GB5787-86 | 17 | |||||
| 18 | Шайба 8 | 14529 | 2 | 2 | 18 | |||
| 19 | Болт M8х8 | GB5787-82 | 1 | 1 | 19 | |||
| 20 | Пружина, работающая на натяжение | 14513 | 1 | 1 | 20 | |||
| 21 | Шайба | 14662 | 1 | 1 | 21 | |||
| 22 | Резиновый буфер | 15285 | 1 | 1 | 22 | |||
| 23 | Болт М6х12 | 15284 | 1 | 1 | 23 |
