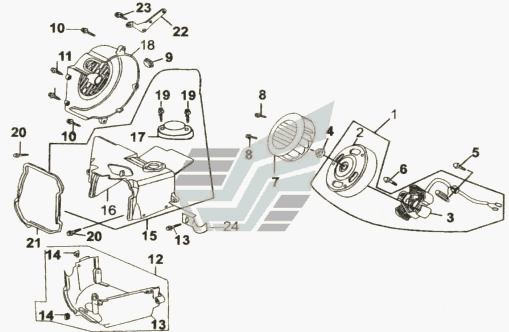

Крышка вентилятора, генератор
100%
Название детали
Шайба
Заводской номер
31100
Количество на модель
1
№
1
Название детали
Ротор в сборе
Заводской номер
31110
Количество на модель
1
№
2
Название детали
Статор в сборе
Заводской номер
31210
Количество на модель
1
№
3
Название детали
Гайка с буртиком мм
Заводской номер
GB6177-86
Количество на модель
№
4
Название детали
Болт M5х12
Заводской номер
GB5787 86
Количество на модель
2
№
5
Название детали
Гидравлический шланг
Заводской номер
19810
Количество на модель
1
№
7
Название детали
Болт Mxx
Заводской номер
GB5787-86
Количество на модель
№
8
Название детали
Резиновая пробка
Заводской номер
19715
Количество на модель
1
№
9
Название детали
Болт Mxx
Заводской номер
GB5787-86
Количество на модель
№
10
Название детали
Болт Mxx
Заводской номер
GB5787-86
Количество на модель
№
20
Название детали
Закрытие воздупровода А
Заводской номер
19720
Количество на модель
2
№
12
Название детали
Воздухопровод А
Заводской номер
19721
Количество на модель
1
№
13
Название детали
Зажимная гайка 6
Заводской номер
19722
Количество на модель
2
№
14
Название детали
Закрытие воздухопровода В
Заводской номер
19730
Количество на модель
1
№
15
Название детали
Воздухопровод В
Заводской номер
19731
Количество на модель
1
№
16
Название детали
Резиновая пробка
Заводской номер
19732
Количество на модель
1
№
17
Название детали
Крышка вентилятора
Заводской номер
19710
Количество на модель
1
№
18
Название детали
Винт с резьбой
Заводской номер
GB845-85
Количество на модель
№
19
Название детали
Уплотнение закрытия отвода воздуха
Заводской номер
19723
Количество на модель
1
№
21
Название детали
Опора ограждения
Заводской номер
19741
Количество на модель
1
№
22
Название детали
Болт Mxx
Заводской номер
GB5787-86
Количество на модель
№
23
Название детали
Хомут сливной трубы
Заводской номер
11442
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 31100 | 1 | 1 | 1 | |||
| 2 | Ротор в сборе | 31110 | 1 | 1 | 2 | |||
| 3 | Статор в сборе | 31210 | 1 | 1 | 3 | |||
| 4 | Гайка с буртиком мм | GB6177-86 | 4 | |||||
| 5 | Болт M5х12 | GB5787 86 | 2 | 2 | 5 | |||
| 7 | Гидравлический шланг | 19810 | 1 | 1 | 7 | |||
| 8 | Болт Mxx | GB5787-86 | 8 | |||||
| 9 | Резиновая пробка | 19715 | 1 | 1 | 9 | |||
| 10 | Болт Mxx | GB5787-86 | 10 | |||||
| 20 | Болт Mxx | GB5787-86 | 20 | |||||
| 12 | Закрытие воздупровода А | 19720 | 2 | 2 | 12 | |||
| 13 | Воздухопровод А | 19721 | 1 | 1 | 13 | |||
| 14 | Зажимная гайка 6 | 19722 | 2 | 2 | 14 | |||
| 15 | Закрытие воздухопровода В | 19730 | 1 | 1 | 15 | |||
| 16 | Воздухопровод В | 19731 | 1 | 1 | 16 | |||
| 17 | Резиновая пробка | 19732 | 1 | 1 | 17 | |||
| 18 | Крышка вентилятора | 19710 | 1 | 1 | 18 | |||
| 19 | Винт с резьбой | GB845-85 | 19 | |||||
| 21 | Уплотнение закрытия отвода воздуха | 19723 | 1 | 1 | 21 | |||
| 22 | Опора ограждения | 19741 | 1 | 1 | 22 | |||
| 23 | Болт Mxx | GB5787-86 | 23 | |||||
| 24 | Хомут сливной трубы | 11442 | 1 | 1 | 24 |
