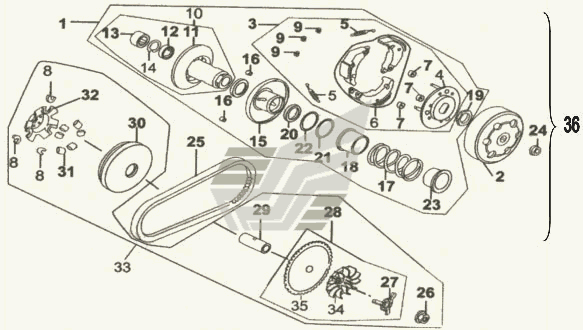

Ремень, ведущий и ведомый шкив
100%
Название детали
Ведомый шкив в сборе
Заводской номер
23300
Количество на модель
1
№
1
Название детали
Ведомый диск сцепления
Заводской номер
21310
Количество на модель
1
№
2
Название детали
Кольцо пружинное
Заводской номер
21130
Количество на модель
1
№
3
Название детали
Ведущий диск сцепления
Заводской номер
21110
Количество на модель
1
№
4
Название детали
Пружина колодки
Заводской номер
21127
Количество на модель
3
№
5
Название детали
Комплект колодок сцепления
Заводской номер
21120
Количество на модель
1
№
6
Название детали
Демпфирующая резина
Заводской номер
21135
Количество на модель
3
№
7
Название детали
Зажимной ползун
Заводской номер
23143
Количество на модель
3
№
8
Название детали
Rivet
Заводской номер
GB896-86
Количество на модель
3
№
9
Название детали
Неподвижный диск в сборе
Заводской номер
23310
Количество на модель
1
№
10
Название детали
Корпус вентилятора
Заводской номер
23320
Количество на модель
1
№
11
Название детали
Подшипник 6901U
Заводской номер
GR276-86
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
GB290-89
Количество на модель
1
№
13
Название детали
Стопорное кольцо
Заводской номер
GB893.1-86
Количество на модель
№
14
Название детали
Подвижный диск шкива ведомого
Заводской номер
23340
Количество на модель
1
№
15
Название детали
Направляющий штифт
Заводской номер
23371
Количество на модель
1
№
16
Название детали
Пружина сжатия
Заводской номер
23374
Количество на модель
3
№
17
Название детали
Опора пружины, правая
Заводской номер
23375
Количество на модель
1
№
18
Название детали
Гайка М28
Заводской номер
23377
Количество на модель
1
№
19
Название детали
Шпонка 2-8х7х2,5
Заводской номер
23360
Количество на модель
1
№
20
Название детали
Уплотнительное кольцо 36х1.5
Заводской номер
23373
Количество на модель
2
№
21
Название детали
Уплотнительное кольцо 39.8х2.2
Заводской номер
23379
Количество на модель
1
№
22
Название детали
Опора пружины, левая
Заводской номер
23376
Количество на модель
1
№
23
Название детали
Контргайка M10х1.25
Заводской номер
21392
Количество на модель
1
№
24
Название детали
Ремень 669-18-30 (Ремень 729-17,7-30)
Заводской номер
23200
Количество на модель
1
№
25
Название детали
Контргайка M12х1.25
Заводской номер
23145
Количество на модель
1
№
26
Название детали
Храповик
Заводской номер
27113
Количество на модель
1
№
27
Название детали
Комплект неподвижного диска шкива ведущего
Заводской номер
23110
Количество на модель
1
№
28
Название детали
Втулка ведущего шкива
Заводской номер
23141
Количество на модель
1
№
29
Название детали
Подвижный диск ведущего шкива
Заводской номер
23120
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
23130
Количество на модель
6
№
31
Название детали
Скоба
Заводской номер
23142
Количество на модель
1
№
32
Название детали
Ведущий блок в сборе
Заводской номер
23100
Количество на модель
1
№
33
Название детали
Крыльчатка вентилятора
Заводской номер
19812
Количество на модель
1
№
34
Название детали
Неподвижный диск ведущего шкива
Заводской номер
23111
Количество на модель
1
№
35
Название детали
Ведомый шкив с диском сцепления
Заводской номер
246004192211
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведомый шкив в сборе | 23300 | 1 | 1 | 1 | |||
| 2 | Ведомый диск сцепления | 21310 | 1 | 1 | 2 | |||
| 3 | Кольцо пружинное | 21130 | 1 | 1 | 3 | |||
| 4 | Ведущий диск сцепления | 21110 | 1 | 1 | 4 | |||
| 5 | Пружина колодки | 21127 | 3 | 3 | 5 | |||
| 6 | Комплект колодок сцепления | 21120 | 1 | 1 | 6 | |||
| 7 | Демпфирующая резина | 21135 | 3 | 3 | 7 | |||
| 8 | Зажимной ползун | 23143 | 3 | 3 | 8 | |||
| 9 | Rivet | GB896-86 | 3 | 3 | 9 | |||
| 10 | Неподвижный диск в сборе | 23310 | 1 | 1 | 10 | |||
| 11 | Корпус вентилятора | 23320 | 1 | 1 | 11 | |||
| 12 | Подшипник 6901U | GR276-86 | 1 | 1 | 12 | |||
| 13 | Подшипник | GB290-89 | 1 | 1 | 13 | |||
| 14 | Стопорное кольцо | GB893.1-86 | 14 | |||||
| 15 | Подвижный диск шкива ведомого | 23340 | 1 | 1 | 15 | |||
| 16 | Направляющий штифт | 23371 | 1 | 1 | 16 | |||
| 17 | Пружина сжатия | 23374 | 3 | 3 | 17 | |||
| 18 | Опора пружины, правая | 23375 | 1 | 1 | 18 | |||
| 19 | Гайка М28 | 23377 | 1 | 1 | 19 | |||
| 20 | Шпонка 2-8х7х2,5 | 23360 | 1 | 1 | 20 | |||
| 21 | Уплотнительное кольцо 36х1.5 | 23373 | 2 | 2 | 21 | |||
| 22 | Уплотнительное кольцо 39.8х2.2 | 23379 | 1 | 1 | 22 | |||
| 23 | Опора пружины, левая | 23376 | 1 | 1 | 23 | |||
| 24 | Контргайка M10х1.25 | 21392 | 1 | 1 | 24 | |||
| 25 | Ремень 669-18-30 (Ремень 729-17,7-30) | 23200 | 1 | 1 | 25 | |||
| 26 | Контргайка M12х1.25 | 23145 | 1 | 1 | 26 | |||
| 27 | Храповик | 27113 | 1 | 1 | 27 | |||
| 28 | Комплект неподвижного диска шкива ведущего | 23110 | 1 | 1 | 28 | |||
| 29 | Втулка ведущего шкива | 23141 | 1 | 1 | 29 | |||
| 30 | Подвижный диск ведущего шкива | 23120 | 1 | 1 | 30 | |||
| 31 | Винт | 23130 | 6 | 6 | 31 | |||
| 32 | Скоба | 23142 | 1 | 1 | 32 | |||
| 33 | Ведущий блок в сборе | 23100 | 1 | 1 | 33 | |||
| 34 | Крыльчатка вентилятора | 19812 | 1 | 1 | 34 | |||
| 35 | Неподвижный диск ведущего шкива | 23111 | 1 | 1 | 35 | |||
| 36 | Ведомый шкив с диском сцепления | 246004192211 | 1 | 1 | 36 |
