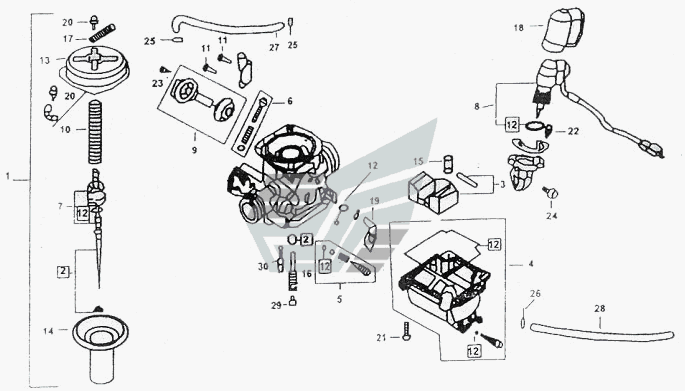

Карбюратор в сборе
100%
Название детали
Карбюратор в сборе
Заводской номер
152.08.100
Количество на модель
1
№
1
Название детали
Игла жиклера
Заводской номер
958004018501
Количество на модель
1
№
2
Название детали
Поплавок, комплект
Заводской номер
958004094501
Количество на модель
1
№
3
Название детали
Камера поплавковая
Заводской номер
958004094601
Количество на модель
1
№
4
Название детали
Винт В в сборе
Заводской номер
958004094701
Количество на модель
1
№
5
Название детали
Винт В в сборе
Заводской номер
958004094801
Количество на модель
1
№
6
Название детали
Тарелка клапана в сборе
Заводской номер
958004094901
Количество на модель
1
№
7
Название детали
Электроклапан запуска
Заводской номер
958004095001
Количество на модель
1
№
8
Название детали
Клапан для выпуска воздуха
Заводской номер
958004018601
Количество на модель
1
№
9
Название детали
Пружина сжатия цилиндрическая
Заводской номер
958004018701
Количество на модель
1
№
10
Название детали
Винт М5x12
Заводской номер
958004018801
Количество на модель
2
№
11
Название детали
Прокладка А
Заводской номер
958004018901
Количество на модель
1
№
12
Название детали
Крышка верхняя
Заводской номер
958004019001
Количество на модель
1
№
13
Название детали
Поршень вакуумный
Заводской номер
958004019101
Количество на модель
2
№
14
Название детали
Клапан поплавка
Заводской номер
958004019201
Количество на модель
1
№
15
Название детали
Хомут шланга
Заводской номер
958004019301
Количество на модель
1
№
16
Название детали
Деталь соединительная
Заводской номер
958004019401
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
958004019501
Количество на модель
1
№
18
Название детали
Трубка
Заводской номер
958004019621
Количество на модель
1
№
19
Название детали
Винт М4х8
Заводской номер
958004019701
Количество на модель
2
№
20
Название детали
Винт М4х4
Заводской номер
958004019801
Количество на модель
4
№
21
Название детали
Винт-шайба М4х8
Заводской номер
958004019901
Количество на модель
2
№
22
Название детали
Винт М4х10
Заводской номер
958004020001
Количество на модель
2
№
23
Название детали
Хомут трубки
Заводской номер
958004020101
Количество на модель
2
№
25
Название детали
Хомут трубки
Заводской номер
958004020201
Количество на модель
2
№
26
Название детали
Трубка
Заводской номер
958004020301
Количество на модель
1
№
27
Название детали
Трубка
Заводской номер
958004020401
Количество на модель
1
№
28
Название детали
Жиклер
Заводской номер
958004020501
Количество на модель
1
№
29
Название детали
Жиклер холостого хода
Заводской номер
958004020601
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карбюратор в сборе | 152.08.100 | 1 | 1 | 1 | |||
| 2 | Игла жиклера | 958004018501 | 1 | 1 | 2 | |||
| 3 | Поплавок, комплект | 958004094501 | 1 | 1 | 3 | |||
| 4 | Камера поплавковая | 958004094601 | 1 | 1 | 4 | |||
| 5 | Винт В в сборе | 958004094701 | 1 | 1 | 5 | |||
| 6 | Винт В в сборе | 958004094801 | 1 | 1 | 6 | |||
| 7 | Тарелка клапана в сборе | 958004094901 | 1 | 1 | 7 | |||
| 8 | Электроклапан запуска | 958004095001 | 1 | 1 | 8 | |||
| 9 | Клапан для выпуска воздуха | 958004018601 | 1 | 1 | 9 | |||
| 10 | Пружина сжатия цилиндрическая | 958004018701 | 1 | 1 | 10 | |||
| 11 | Винт М5x12 | 958004018801 | 2 | 2 | 11 | |||
| 12 | Прокладка А | 958004018901 | 1 | 1 | 12 | |||
| 13 | Крышка верхняя | 958004019001 | 1 | 1 | 13 | |||
| 14 | Поршень вакуумный | 958004019101 | 2 | 2 | 14 | |||
| 15 | Клапан поплавка | 958004019201 | 1 | 1 | 15 | |||
| 16 | Хомут шланга | 958004019301 | 1 | 1 | 16 | |||
| 17 | Деталь соединительная | 958004019401 | 1 | 1 | 17 | |||
| 18 | Крышка | 958004019501 | 1 | 1 | 18 | |||
| 19 | Трубка | 958004019621 | 1 | 1 | 19 | |||
| 20 | Винт М4х8 | 958004019701 | 2 | 2 | 20 | |||
| 21 | Винт М4х4 | 958004019801 | 4 | 4 | 21 | |||
| 22 | Винт-шайба М4х8 | 958004019901 | 2 | 2 | 22 | |||
| 23 | Винт М4х10 | 958004020001 | 2 | 2 | 23 | |||
| 25 | Хомут трубки | 958004020101 | 2 | 2 | 25 | |||
| 26 | Хомут трубки | 958004020201 | 2 | 2 | 26 | |||
| 27 | Трубка | 958004020301 | 1 | 1 | 27 | |||
| 28 | Трубка | 958004020401 | 1 | 1 | 28 | |||
| 29 | Жиклер | 958004020501 | 1 | 1 | 29 | |||
| 30 | Жиклер холостого хода | 958004020601 | 1 | 1 | 30 |
