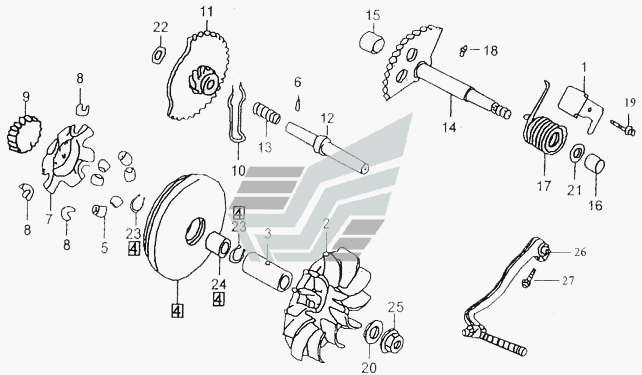

Шкив ведущий, привод кикстартера
100%
Название детали
Ограничитель хода кикстартера
Заводской номер
152.11.503
Количество на модель
1
№
1
Название детали
Опорный диск ведущий
Заводской номер
157-9.10.101
Количество на модель
1
№
2
Название детали
Втулка ведущая
Заводской номер
157-9.10.106
Количество на модель
1
№
3
Название детали
Нажимной диск ведущий
Заводской номер
157-9.10.102
Количество на модель
1
№
4
Название детали
Ролики центробежные
Заводской номер
157-9.10.105
Количество на модель
6
№
5
Название детали
Ролик 3x8,5
Заводской номер
958004012101
Количество на модель
1
№
6
Название детали
Сепаратор
Заводской номер
157-9.10.103
Количество на модель
1
№
7
Название детали
Ползун
Заводской номер
157-9.10.104
Количество на модель
3
№
8
Название детали
Шестерня ведомая кикстартера
Заводской номер
157-9.06.001
Количество на модель
1
№
9
Название детали
Пружина тормозная
Заводской номер
157-9.06.403
Количество на модель
1
№
10
Название детали
Блок шестерен кикстартера
Заводской номер
157-9.06.410
Количество на модель
1
№
11
Название детали
Ось блока шестернен
Заводской номер
152.06.401
Количество на модель
1
№
12
Название детали
Пружина блока шестернен
Заводской номер
152.06.402
Количество на модель
1
№
13
Название детали
Вал кикстартера в сборе
Заводской номер
157-9.06.310
Количество на модель
1
№
14
Название детали
Втулка 12x16x12
Заводской номер
152.06.301
Количество на модель
1
№
15
Название детали
Втулка 14x18x16
Заводской номер
152.06.302
Количество на модель
1
№
16
Название детали
Пружина кикстартера
Заводской номер
152.06.304
Количество на модель
1
№
17
Название детали
Специальный штифт 4,5
Заводской номер
152.06.313
Количество на модель
1
№
18
Название детали
Болт M5х12
Заводской номер
GB/T 16674.1
Количество на модель
1
№
19
Название детали
Шайба 12
Заводской номер
152.11.401
Количество на модель
1
№
20
Название детали
Шайба 14
Заводской номер
152.06.303
Количество на модель
1
№
21
Название детали
Шайба 12,5
Заводской номер
152.06.404
Количество на модель
1
№
22
Название детали
Кольцо стопорное
Заводской номер
958004013801
Количество на модель
2
№
23
Название детали
Муфта холостого хода
Заводской номер
958004013901
Количество на модель
1
№
24
Название детали
Гайка М6
Заводской номер
GB6177
Количество на модель
1
№
25
Название детали
Рычаг кикстартера в сборе
Заводской номер
152.06.202
Количество на модель
1
№
26
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ограничитель хода кикстартера | 152.11.503 | 1 | 1 | 1 | |||
| 2 | Опорный диск ведущий | 157-9.10.101 | 1 | 1 | 2 | |||
| 3 | Втулка ведущая | 157-9.10.106 | 1 | 1 | 3 | |||
| 4 | Нажимной диск ведущий | 157-9.10.102 | 1 | 1 | 4 | |||
| 5 | Ролики центробежные | 157-9.10.105 | 6 | 6 | 5 | |||
| 6 | Ролик 3x8,5 | 958004012101 | 1 | 1 | 6 | |||
| 7 | Сепаратор | 157-9.10.103 | 1 | 1 | 7 | |||
| 8 | Ползун | 157-9.10.104 | 3 | 3 | 8 | |||
| 9 | Шестерня ведомая кикстартера | 157-9.06.001 | 1 | 1 | 9 | |||
| 10 | Пружина тормозная | 157-9.06.403 | 1 | 1 | 10 | |||
| 11 | Блок шестерен кикстартера | 157-9.06.410 | 1 | 1 | 11 | |||
| 12 | Ось блока шестернен | 152.06.401 | 1 | 1 | 12 | |||
| 13 | Пружина блока шестернен | 152.06.402 | 1 | 1 | 13 | |||
| 14 | Вал кикстартера в сборе | 157-9.06.310 | 1 | 1 | 14 | |||
| 15 | Втулка 12x16x12 | 152.06.301 | 1 | 1 | 15 | |||
| 16 | Втулка 14x18x16 | 152.06.302 | 1 | 1 | 16 | |||
| 17 | Пружина кикстартера | 152.06.304 | 1 | 1 | 17 | |||
| 18 | Специальный штифт 4,5 | 152.06.313 | 1 | 1 | 18 | |||
| 19 | Болт M5х12 | GB/T 16674.1 | 1 | 1 | 19 | |||
| 20 | Шайба 12 | 152.11.401 | 1 | 1 | 20 | |||
| 21 | Шайба 14 | 152.06.303 | 1 | 1 | 21 | |||
| 22 | Шайба 12,5 | 152.06.404 | 1 | 1 | 22 | |||
| 23 | Кольцо стопорное | 958004013801 | 2 | 2 | 23 | |||
| 24 | Муфта холостого хода | 958004013901 | 1 | 1 | 24 | |||
| 25 | Гайка М6 | GB6177 | 1 | 1 | 25 | |||
| 26 | Рычаг кикстартера в сборе | 152.06.202 | 1 | 1 | 26 | |||
| 27 | Болт Mx | GB/T16674.1 | 1 | 1 | 27 |
