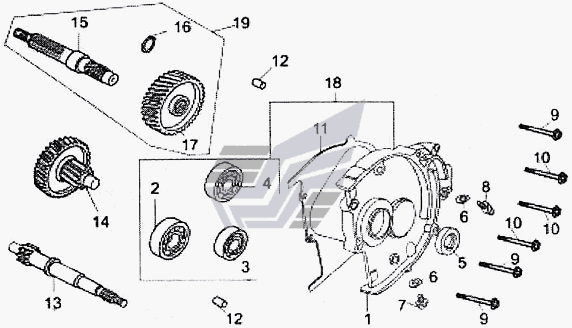

Система силовой передачи
100%
Название детали
Картер трансмиссии
Заводской номер
23511
Количество на модель
1
№
1
Название детали
Подшипник
Заводской номер
GB/T276
Количество на модель
1
№
2
Название детали
Сальник
Заводской номер
23590
Количество на модель
1
№
5
Название детали
Шайба 8
Заводской номер
23517
Количество на модель
2
№
6
Название детали
Болт M10x35
Заводской номер
GB/T16674
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
23519
Количество на модель
1
№
11
Название детали
Штифт
Заводской номер
11318
Количество на модель
2
№
12
Название детали
Ведущий вал
Заводской номер
23551
Количество на модель
1
№
13
Название детали
Промежуточный вал в сборе
Заводской номер
23560
Количество на модель
1
№
14
Название детали
Ось задняя
Заводской номер
23571
Количество на модель
1
№
15
Название детали
Пружинящее стопорное кольцо 58
Заводской номер
GB/T894.1
Количество на модель
1
№
16
Название детали
Шестерня вала ведомого
Заводской номер
23572
Количество на модель
1
№
17
Название детали
Картер передачи в сборе
Заводской номер
23500
Количество на модель
1
№
18
Название детали
Ведомый вал в сборе
Заводской номер
23570
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер трансмиссии | 23511 | 1 | 1 | 1 | |||
| 2 | Подшипник | GB/T276 | 1 | 1 | 2 | |||
| 5 | Сальник | 23590 | 1 | 1 | 5 | |||
| 6 | Шайба 8 | 23517 | 2 | 2 | 6 | |||
| 7 | Болт M10x35 | GB/T16674 | 1 | 1 | 7 | |||
| 11 | Прокладка | 23519 | 1 | 1 | 11 | |||
| 12 | Штифт | 11318 | 2 | 2 | 12 | |||
| 13 | Ведущий вал | 23551 | 1 | 1 | 13 | |||
| 14 | Промежуточный вал в сборе | 23560 | 1 | 1 | 14 | |||
| 15 | Ось задняя | 23571 | 1 | 1 | 15 | |||
| 16 | Пружинящее стопорное кольцо 58 | GB/T894.1 | 1 | 1 | 16 | |||
| 17 | Шестерня вала ведомого | 23572 | 1 | 1 | 17 | |||
| 18 | Картер передачи в сборе | 23500 | 1 | 1 | 18 | |||
| 19 | Ведомый вал в сборе | 23570 | 1 | 1 | 19 |
