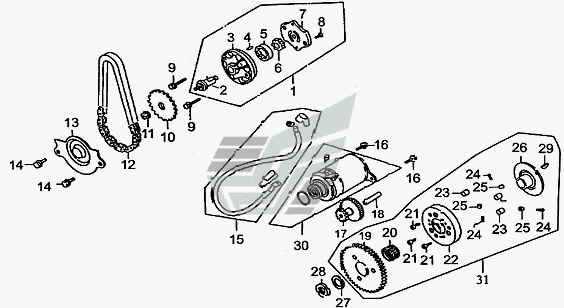

Двигатель стартера и масляный насос
100%
Название детали
Масляный насос
Заводской номер
15100
Количество на модель
1
№
1
Название детали
Вал привода масляного насоса
Заводской номер
15116
Количество на модель
1
№
2
Название детали
Корпус масляного насоса
Заводской номер
15111
Количество на модель
1
№
3
Название детали
Штифт 4х6.5
Заводской номер
15118
Количество на модель
1
№
4
Название детали
Внешний ротор масляного насоса
Заводской номер
15115
Количество на модель
1
№
5
Название детали
Внутренний ротор масляного насоса
Заводской номер
15114
Количество на модель
1
№
6
Название детали
Крышка корпуса масляного насоса
Заводской номер
15112
Количество на модель
1
№
7
Название детали
Винт М6х12
Заводской номер
GB/T819.1
Количество на модель
1
№
8
Название детали
Болт M10x35
Заводской номер
GB/T16674
Количество на модель
2
№
9
Название детали
Ведомая звездочка масляного насоса
Заводской номер
15121
Количество на модель
1
№
10
Название детали
Гайка M6
Заводской номер
GB/T6177. 1
Количество на модель
1
№
11
Название детали
Цепь приводная
Заводской номер
15140
Количество на модель
1
№
12
Название детали
Стопор ведомой шестерни
Заводской номер
15151
Количество на модель
1
№
13
Название детали
Болт М8х20
Заводской номер
GB/T 16674
Количество на модель
2
№
14
Название детали
Кабель электростартера
Заводской номер
34890
Количество на модель
1
№
15
Название детали
Блок шестерен
Заводской номер
28311
Количество на модель
1
№
17
Название детали
Сдвоенный вал
Заводской номер
28321
Количество на модель
1
№
18
Название детали
Механизм сцепления стартера
Заводской номер
28161
Количество на модель
1
№
19
Название детали
Подшипник 4737
Заводской номер
GB/T290
Количество на модель
1
№
20
Название детали
Болт M6х10
Заводской номер
GB/T90
Количество на модель
3
№
21
Название детали
Корпус пусковой муфты
Заводской номер
28120
Количество на модель
1
№
22
Название детали
Ролик
Заводской номер
28111
Количество на модель
3
№
23
Название детали
Пружина
Заводской номер
28113
Количество на модель
3
№
24
Название детали
Втулка пружины
Заводской номер
28112
Количество на модель
3
№
25
Название детали
Крышка пусковой муфты
Заводской номер
28114
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
28172
Количество на модель
1
№
27
Название детали
Контргайка М22
Заводской номер
28173
Количество на модель
1
№
28
Название детали
Сегментная шпонка
Заводской номер
13118
Количество на модель
1
№
29
Название детали
Стартер
Заводской номер
34700
Количество на модель
1
№
30
Название детали
Обгонная муфта в сборе
Заводской номер
28100
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Масляный насос | 15100 | 1 | 1 | 1 | |||
| 2 | Вал привода масляного насоса | 15116 | 1 | 1 | 2 | |||
| 3 | Корпус масляного насоса | 15111 | 1 | 1 | 3 | |||
| 4 | Штифт 4х6.5 | 15118 | 1 | 1 | 4 | |||
| 5 | Внешний ротор масляного насоса | 15115 | 1 | 1 | 5 | |||
| 6 | Внутренний ротор масляного насоса | 15114 | 1 | 1 | 6 | |||
| 7 | Крышка корпуса масляного насоса | 15112 | 1 | 1 | 7 | |||
| 8 | Винт М6х12 | GB/T819.1 | 1 | 1 | 8 | |||
| 9 | Болт M10x35 | GB/T16674 | 2 | 2 | 9 | |||
| 10 | Ведомая звездочка масляного насоса | 15121 | 1 | 1 | 10 | |||
| 11 | Гайка M6 | GB/T6177. 1 | 1 | 1 | 11 | |||
| 12 | Цепь приводная | 15140 | 1 | 1 | 12 | |||
| 13 | Стопор ведомой шестерни | 15151 | 1 | 1 | 13 | |||
| 14 | Болт М8х20 | GB/T 16674 | 2 | 2 | 14 | |||
| 15 | Кабель электростартера | 34890 | 1 | 1 | 15 | |||
| 17 | Блок шестерен | 28311 | 1 | 1 | 17 | |||
| 18 | Сдвоенный вал | 28321 | 1 | 1 | 18 | |||
| 19 | Механизм сцепления стартера | 28161 | 1 | 1 | 19 | |||
| 20 | Подшипник 4737 | GB/T290 | 1 | 1 | 20 | |||
| 21 | Болт M6х10 | GB/T90 | 3 | 3 | 21 | |||
| 22 | Корпус пусковой муфты | 28120 | 1 | 1 | 22 | |||
| 23 | Ролик | 28111 | 3 | 3 | 23 | |||
| 24 | Пружина | 28113 | 3 | 3 | 24 | |||
| 25 | Втулка пружины | 28112 | 3 | 3 | 25 | |||
| 26 | Крышка пусковой муфты | 28114 | 1 | 1 | 26 | |||
| 27 | Шайба | 28172 | 1 | 1 | 27 | |||
| 28 | Контргайка М22 | 28173 | 1 | 1 | 28 | |||
| 29 | Сегментная шпонка | 13118 | 1 | 1 | 29 | |||
| 30 | Стартер | 34700 | 1 | 1 | 30 | |||
| 31 | Обгонная муфта в сборе | 28100 | 1 | 1 | 31 |
