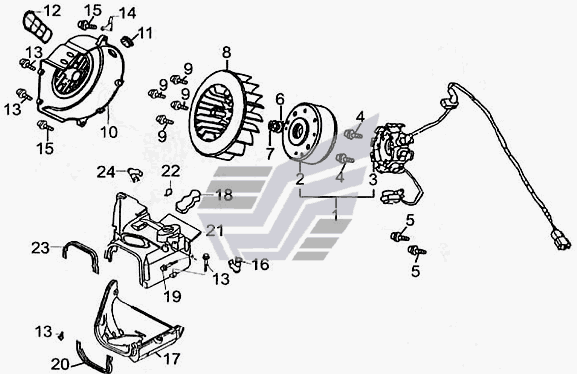

Крышка вентилятора и генератор
100%
Название детали
Шайба
Заводской номер
31100
Количество на модель
1
№
1
Название детали
Ротор в сборе
Заводской номер
31110
Количество на модель
1
№
2
Название детали
Статор в сборе
Заводской номер
31210
Количество на модель
1
№
3
Название детали
Bolt
Заводской номер
GB/T5786
Количество на модель
2
№
4
Название детали
Болт M6x8
Заводской номер
GB/T5781
Количество на модель
2
№
5
Название детали
Стиральная машина
Заводской номер
GB/T97.1
Количество на модель
1
№
6
Название детали
Гайка М6
Заводской номер
GB/T6177.1
Количество на модель
1
№
7
Название детали
Гидравлический шланг
Заводской номер
19810
Количество на модель
1
№
8
Название детали
Болт M10x35
Заводской номер
GB/T16674
Количество на модель
4
№
9
Название детали
Крышка вентилятора
Заводской номер
19710
Количество на модель
1
№
10
Название детали
Резиновая пробка
Заводской номер
19715
Количество на модель
1
№
11
Название детали
Направляющая для охлаждения карбюратора
Заводской номер
19716
Количество на модель
1
№
12
Название детали
Винт ST M5х16
Заводской номер
GB/T9456
Количество на модель
4
№
13
Название детали
Кронштейн жгута проводов
Заводской номер
34951
Количество на модель
1
№
14
Название детали
Скоба перепускной трубки
Заводской номер
19742
Количество на модель
1
№
16
Название детали
Закрытие воздупровода А
Заводской номер
19720
Количество на модель
1
№
17
Название детали
Резиновая крышка
Заводской номер
14526
Количество на модель
1
№
18
Название детали
Уплотнение закрытия отвода воздуха
Заводской номер
19723
Количество на модель
1
№
20
Название детали
Закрытие воздухопровода В
Заводской номер
19730
Количество на модель
1
№
21
Название детали
Зажим провода катушки зажигания
Заводской номер
34931
Количество на модель
1
№
22
Название детали
Уплотнители
Заводской номер
19733
Количество на модель
1
№
23
Название детали
Зажим трубки сапуна
Заводской номер
19743
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 31100 | 1 | 1 | 1 | |||
| 2 | Ротор в сборе | 31110 | 1 | 1 | 2 | |||
| 3 | Статор в сборе | 31210 | 1 | 1 | 3 | |||
| 4 | Bolt | GB/T5786 | 2 | 2 | 4 | |||
| 5 | Болт M6x8 | GB/T5781 | 2 | 2 | 5 | |||
| 6 | Стиральная машина | GB/T97.1 | 1 | 1 | 6 | |||
| 7 | Гайка М6 | GB/T6177.1 | 1 | 1 | 7 | |||
| 8 | Гидравлический шланг | 19810 | 1 | 1 | 8 | |||
| 9 | Болт M10x35 | GB/T16674 | 4 | 4 | 9 | |||
| 10 | Крышка вентилятора | 19710 | 1 | 1 | 10 | |||
| 11 | Резиновая пробка | 19715 | 1 | 1 | 11 | |||
| 12 | Направляющая для охлаждения карбюратора | 19716 | 1 | 1 | 12 | |||
| 13 | Винт ST M5х16 | GB/T9456 | 4 | 4 | 13 | |||
| 14 | Кронштейн жгута проводов | 34951 | 1 | 1 | 14 | |||
| 16 | Скоба перепускной трубки | 19742 | 1 | 1 | 16 | |||
| 17 | Закрытие воздупровода А | 19720 | 1 | 1 | 17 | |||
| 18 | Резиновая крышка | 14526 | 1 | 1 | 18 | |||
| 20 | Уплотнение закрытия отвода воздуха | 19723 | 1 | 1 | 20 | |||
| 21 | Закрытие воздухопровода В | 19730 | 1 | 1 | 21 | |||
| 22 | Зажим провода катушки зажигания | 34931 | 1 | 1 | 22 | |||
| 23 | Уплотнители | 19733 | 1 | 1 | 23 | |||
| 24 | Зажим трубки сапуна | 19743 | 1 | 1 | 24 |
