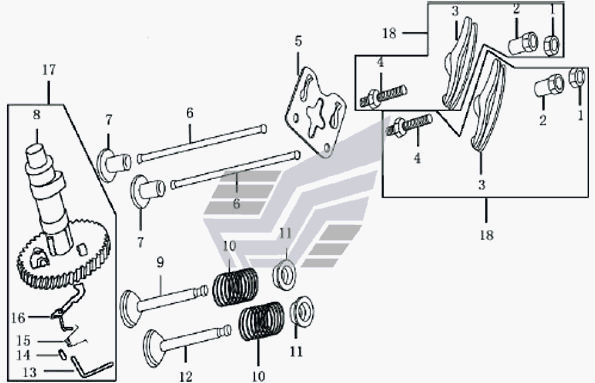

Вал кулачковый с коромыслом
100%
Название детали
Регулировочная гайка клапанного зазора
Заводской номер
14416
Количество на модель
2
№
1
Название детали
Ось коромысла клапана
Заводской номер
14413
Количество на модель
2
№
2
Название детали
Плечо коромысла клапана
Заводской номер
14411
Количество на модель
2
№
3
Название детали
Регулировочный винт коромысла
Заводской номер
14415
Количество на модель
2
№
4
Название детали
Направляющая штанг
Заводской номер
14261
Количество на модель
1
№
5
Название детали
Штанга
Заводской номер
14250
Количество на модель
2
№
6
Название детали
Толкатель
Заводской номер
14455
Количество на модель
2
№
7
Название детали
Спинка косы
Заводской номер
14410
Количество на модель
1
№
8
Название детали
Гидравлический мотор
Заводской номер
14711
Количество на модель
1
№
9
Название детали
Пружина наружная
Заводской номер
14755
Количество на модель
2
№
10
Название детали
Опора верхняя
Заводской номер
14751
Количество на модель
2
№
11
Название детали
Клапан выпускной
Заводской номер
14721
Количество на модель
1
№
12
Название детали
Ось
Заводской номер
14149
Количество на модель
1
№
13
Название детали
Винт редуктора
Заводской номер
14144
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
14146
Количество на модель
1
№
15
Название детали
Блок подвижной
Заводской номер
14145
Количество на модель
1
№
16
Название детали
Распределительный вал в сборе
Заводской номер
14100
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Регулировочная гайка клапанного зазора | 14416 | 2 | 2 | 1 | |||
| 2 | Ось коромысла клапана | 14413 | 2 | 2 | 2 | |||
| 3 | Плечо коромысла клапана | 14411 | 2 | 2 | 3 | |||
| 4 | Регулировочный винт коромысла | 14415 | 2 | 2 | 4 | |||
| 5 | Направляющая штанг | 14261 | 1 | 1 | 5 | |||
| 6 | Штанга | 14250 | 2 | 2 | 6 | |||
| 7 | Толкатель | 14455 | 2 | 2 | 7 | |||
| 8 | Спинка косы | 14410 | 1 | 1 | 8 | |||
| 9 | Гидравлический мотор | 14711 | 1 | 1 | 9 | |||
| 10 | Пружина наружная | 14755 | 2 | 2 | 10 | |||
| 11 | Опора верхняя | 14751 | 2 | 2 | 11 | |||
| 12 | Клапан выпускной | 14721 | 1 | 1 | 12 | |||
| 13 | Ось | 14149 | 1 | 1 | 13 | |||
| 14 | Винт редуктора | 14144 | 1 | 1 | 14 | |||
| 15 | Пружина | 14146 | 1 | 1 | 15 | |||
| 16 | Блок подвижной | 14145 | 1 | 1 | 16 | |||
| 17 | Распределительный вал в сборе | 14100 | 1 | 1 | 17 |
