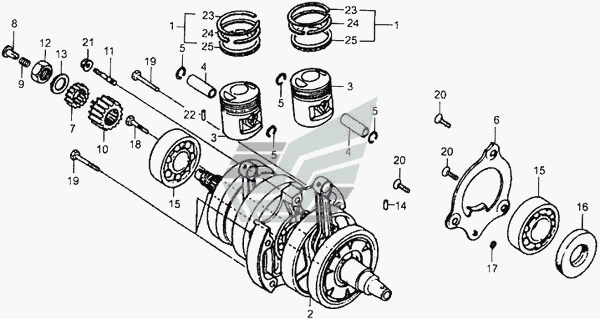

Коленчатый вал и поршень
100%
Название детали
Комплект поршневых колец
Заводской номер
13300
Количество на модель
2
№
1
Название детали
Коленчатый вал в сборе
Заводской номер
13100
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
13211
Количество на модель
2
№
3
Название детали
Палец поршневой
Заводской номер
13221
Количество на модель
2
№
4
Название детали
Стопорное кольцо поршневого пальца
Заводской номер
13222
Количество на модель
4
№
5
Название детали
Поддон картера
Заводской номер
15470/244FMI
Количество на модель
1
№
6
Название детали
Ведущая шестерня 24Т масляного насоса
Заводской номер
15211
Количество на модель
1
№
7
Название детали
Маслопровод коленвала
Заводской номер
15431/244FМI
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
15432/244FMI
Количество на модель
1
№
9
Название детали
Ведущая шестерня 33Т
Заводской номер
22621
Количество на модель
1
№
10
Название детали
Шпилька M8x45
Заводской номер
GB/T898
Количество на модель
1
№
11
Название детали
Гайка M16
Заводской номер
22631/244FMI
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
15212/244FMI
Количество на модель
1
№
13
Название детали
Штифт 4x4.9
Заводской номер
13118/244FМI
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
GB276
Количество на модель
2
№
15
Название детали
Сальник 35x52x7
Заводской номер
28180/244FMI
Количество на модель
2
№
16
Название детали
Кольцо круглого сечения 6x3
Заводской номер
15475/244FMI
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
GB/T5782
Количество на модель
1
№
18
Название детали
Винт М6x16
Заводской номер
GB-T819.1
Количество на модель
4
№
20
Название детали
Гайка М6
Заводской номер
GB/T6177.1
Количество на модель
1
№
21
Название детали
Штифт2x13.8
Заводской номер
GB/T119.2
Количество на модель
1
№
22
Название детали
Поршневое кольцо (I)
Заводской номер
13311
Количество на модель
2
№
23
Название детали
Поршневое кольцо (II)
Заводской номер
13312
Количество на модель
2
№
24
Название детали
Маслосъемное поршневое кольцо, 3-зв.
Заводской номер
13320
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Комплект поршневых колец | 13300 | 2 | 2 | 1 | |||
| 2 | Коленчатый вал в сборе | 13100 | 1 | 1 | 2 | |||
| 3 | Поршень | 13211 | 2 | 2 | 3 | |||
| 4 | Палец поршневой | 13221 | 2 | 2 | 4 | |||
| 5 | Стопорное кольцо поршневого пальца | 13222 | 4 | 4 | 5 | |||
| 6 | Поддон картера | 15470/244FMI | 1 | 1 | 6 | |||
| 7 | Ведущая шестерня 24Т масляного насоса | 15211 | 1 | 1 | 7 | |||
| 8 | Маслопровод коленвала | 15431/244FМI | 1 | 1 | 8 | |||
| 9 | Пружина | 15432/244FMI | 1 | 1 | 9 | |||
| 10 | Ведущая шестерня 33Т | 22621 | 1 | 1 | 10 | |||
| 11 | Шпилька M8x45 | GB/T898 | 1 | 1 | 11 | |||
| 12 | Гайка M16 | 22631/244FMI | 1 | 1 | 12 | |||
| 13 | Шайба | 15212/244FMI | 1 | 1 | 13 | |||
| 14 | Штифт 4x4.9 | 13118/244FМI | 1 | 1 | 14 | |||
| 15 | Подшипник | GB276 | 2 | 2 | 15 | |||
| 16 | Сальник 35x52x7 | 28180/244FMI | 2 | 2 | 16 | |||
| 17 | Кольцо круглого сечения 6x3 | 15475/244FMI | 1 | 1 | 17 | |||
| 18 | Болт | GB/T5782 | 1 | 1 | 18 | |||
| 20 | Винт М6x16 | GB-T819.1 | 4 | 4 | 20 | |||
| 21 | Гайка М6 | GB/T6177.1 | 1 | 1 | 21 | |||
| 22 | Штифт2x13.8 | GB/T119.2 | 1 | 1 | 22 | |||
| 23 | Поршневое кольцо (I) | 13311 | 2 | 2 | 23 | |||
| 24 | Поршневое кольцо (II) | 13312 | 2 | 2 | 24 | |||
| 25 | Маслосъемное поршневое кольцо, 3-зв. | 13320 | 2 | 2 | 25 |
