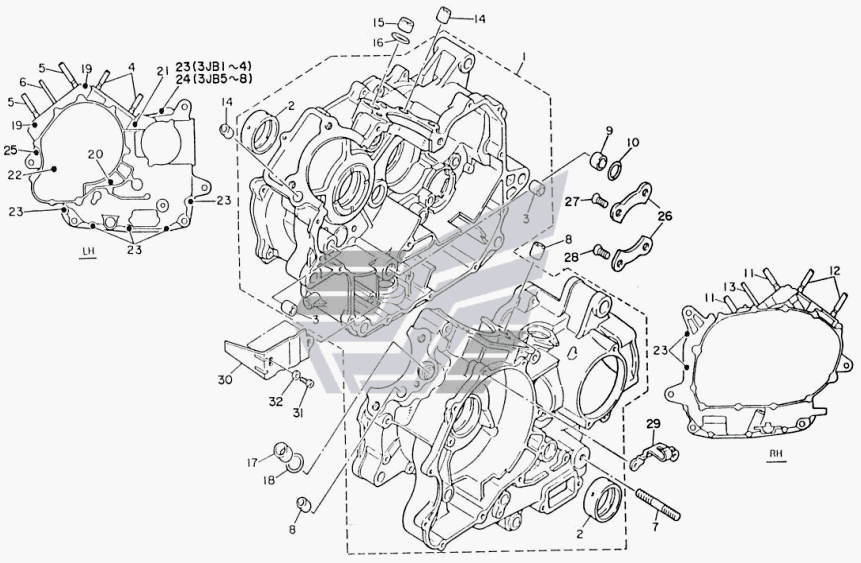

Картер в сборе
100%
Название детали
Картер, левый
Заводской номер
11210
Количество на модель
1
№
Название детали
Правая половина картера
Заводской номер
11110
Количество на модель
1
№
1
Название детали
Подшипник коленчатого вала
Заводской номер
13160
Количество на модель
2
№
2
Название детали
Штифт
Заводской номер
11118
Количество на модель
2
№
3
Название детали
Шпилька цилиндра А М7х168
Заводской номер
12342
Количество на модель
2
№
4
Название детали
Шпилька цилиндра В
Заводской номер
12343
Количество на модель
2
№
5
Название детали
Шпилька
Заводской номер
12346
Количество на модель
1
№
6
Название детали
Подшипник ГОСТ8545-75
Заводской номер
11216
Количество на модель
1
№
7
Название детали
Штифт блока цилиндров
Заводской номер
12118
Количество на модель
2
№
8
Название детали
Направляющая трубка
Заводской номер
15476
Количество на модель
1
№
9
Название детали
Уплотнительное кольцо
Заводской номер
14453/156FMI-2
Количество на модель
1
№
10
Название детали
Болт M10X100
Заводской номер
GB/T70.1-2000
Количество на модель
2
№
19
Название детали
Прижимная пластина
Заводской номер
11116
Количество на модель
2
№
26
Название детали
Винт М8х16
Заводской номер
GB/T819.2-1997
Количество на модель
1
№
27
Название детали
Кронштейн жгута проводов
Заводской номер
22824
Количество на модель
1
№
29
Название детали
Прижимная пластина
Заводской номер
11137
Количество на модель
1
№
30
Название детали
Винт М5x30
Заводской номер
GB/T818-2000
Количество на модель
2
№
31
Название детали
Spring washer
Заводской номер
GB/T859-1987
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Картер, левый | 11210 | 1 | 1 | |||||
| 1 | Правая половина картера | 11110 | 1 | 1 | 1 | |||
| 2 | Подшипник коленчатого вала | 13160 | 2 | 2 | 2 | |||
| 3 | Штифт | 11118 | 2 | 2 | 3 | |||
| 4 | Шпилька цилиндра А М7х168 | 12342 | 2 | 2 | 4 | |||
| 5 | Шпилька цилиндра В | 12343 | 2 | 2 | 5 | |||
| 6 | Шпилька | 12346 | 1 | 1 | 6 | |||
| 7 | Подшипник ГОСТ8545-75 | 11216 | 1 | 1 | 7 | |||
| 8 | Штифт блока цилиндров | 12118 | 2 | 2 | 8 | |||
| 9 | Направляющая трубка | 15476 | 1 | 1 | 9 | |||
| 10 | Уплотнительное кольцо | 14453/156FMI-2 | 1 | 1 | 10 | |||
| 19 | Болт M10X100 | GB/T70.1-2000 | 2 | 2 | 19 | |||
| 26 | Прижимная пластина | 11116 | 2 | 2 | 26 | |||
| 27 | Винт М8х16 | GB/T819.2-1997 | 1 | 1 | 27 | |||
| 29 | Кронштейн жгута проводов | 22824 | 1 | 1 | 29 | |||
| 30 | Прижимная пластина | 11137 | 1 | 1 | 30 | |||
| 31 | Винт М5x30 | GB/T818-2000 | 2 | 2 | 31 | |||
| 32 | Spring washer | GB/T859-1987 | 2 | 2 | 32 |
